Camera hồng ngoại là gì? Cấu tạo, ưu nhược điểm

Camera hồng ngoại là một trong những dòng camera giám sát được sử dụng phổ biến tại gia đình, cửa hàng, văn phòng và nhà xưởng nhờ khả năng ghi hình trong điều kiện thiếu sáng hoặc ban đêm. Công nghệ này giúp người dùng theo dõi khu vực cần bảo vệ ngay cả khi ánh sáng môi trường không đủ để camera ghi hình màu thông thường.

Vậy camera hồng ngoại là gì, hoạt động như thế nào, có những ưu nhược điểm gì và nên lựa chọn ra sao? Bài viết dưới đây của Camera Ngày Đêm sẽ giúp bạn hiểu rõ nguyên lý hoạt động, khả năng quan sát ban đêm và những tiêu chí cần cân nhắc trước khi lắp đặt.

Camera hồng ngoại là gì?

Camera hồng ngoại (Infrared Camera hoặc IR Camera trong ngữ cảnh camera giám sát thông thường) là thiết bị camera được trang bị hệ thống chiếu sáng hồng ngoại, thường sử dụng đèn LED IR, để hỗ trợ ghi hình trong điều kiện thiếu sáng hoặc không có ánh sáng nhìn thấy.

Ánh sáng hồng ngoại nằm ngoài vùng ánh sáng mà mắt người có thể nhìn thấy. Khi trời tối, đèn IR trên camera phát ra ánh sáng hồng ngoại chiếu vào khu vực cần quan sát. Ánh sáng phản xạ từ các vật thể được cảm biến hình ảnh thu nhận và xử lý thành hình ảnh trên màn hình giám sát.

Nhờ cơ chế này, camera có thể tiếp tục ghi hình vào ban đêm mà không nhất thiết phải bật đèn chiếu sáng thông thường. Với chế độ hồng ngoại truyền thống, hình ảnh ban đêm thường hiển thị dưới dạng trắng đen.

Camera hồng ngoại được ứng dụng trong nhiều môi trường như nhà ở, cửa hàng, văn phòng, hành lang, kho hàng, bãi xe và khu vực sản xuất.

Camera hồng ngoại khác gì camera thông thường?

Điểm khác biệt chính nằm ở khả năng hỗ trợ ghi hình khi thiếu ánh sáng. Camera thông thường không có hệ thống chiếu sáng bổ sung có thể gặp khó khăn khi môi trường quá tối. Trong khi đó, camera hồng ngoại có thể sử dụng ánh sáng IR để hỗ trợ cảm biến ghi nhận hình ảnh ngay cả khi không có ánh sáng nhìn thấy.

Tuy nhiên, không phải mọi camera hồng ngoại đều cho hình ảnh rõ như nhau. Chất lượng thực tế còn phụ thuộc vào cảm biến, ống kính, tầm chiếu sáng, góc quan sát và điều kiện lắp đặt.

Camera hồng ngoại có phải camera nhiệt không?

Không. Đây là hai công nghệ khác nhau.

• Camera hồng ngoại giám sát thông thường: Sử dụng nguồn sáng IR để chiếu vào vật thể và ghi nhận ánh sáng phản xạ.
• Camera nhiệt: Phát hiện bức xạ hồng ngoại phát ra từ vật thể để tạo ảnh thể hiện sự phân bố nhiệt độ tương đối hoặc các thông tin nhiệt theo khả năng của thiết bị.

Vì vậy, camera hồng ngoại giám sát thông thường không thể mặc nhiên được sử dụng để đo thân nhiệt hoặc phát hiện nhiệt độ như camera nhiệt chuyên dụng.

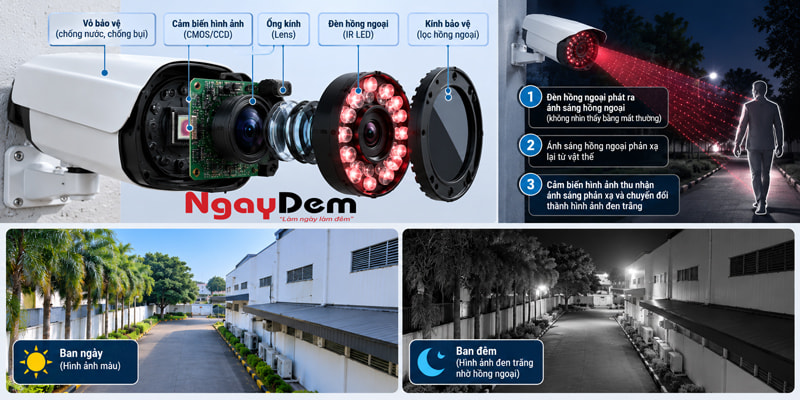

Cấu tạo và nguyên lý hoạt động của camera hồng ngoại

Camera hồng ngoại được cấu thành từ nhiều bộ phận phối hợp với nhau để thu nhận hình ảnh và hỗ trợ quan sát vào ban đêm.

Các bộ phận chính của camera hồng ngoại

Một camera giám sát có hồng ngoại thường bao gồm những thành phần sau:

• Ống kính: Thu nhận ánh sáng từ khu vực quan sát và quyết định góc nhìn, khả năng bao quát của camera.
• Cảm biến hình ảnh: Chuyển ánh sáng thu được thành tín hiệu hình ảnh để xử lý.
• Đèn LED hồng ngoại: Phát ánh sáng IR hỗ trợ ghi hình trong điều kiện thiếu sáng.
• Bộ lọc IR-cut: Trên các model được trang bị, bộ lọc này giúp kiểm soát ánh sáng hồng ngoại giữa chế độ ngày và đêm nhằm hỗ trợ tái tạo màu sắc ban ngày.
• Mạch xử lý hình ảnh: Tiếp nhận tín hiệu từ cảm biến và xử lý để tạo hình ảnh hiển thị.
• Vỏ bảo vệ: Bảo vệ linh kiện bên trong trước bụi, độ ẩm và các tác động môi trường theo thiết kế của từng sản phẩm.

Tùy từng dòng camera, cấu tạo và cách bố trí linh kiện có thể khác nhau.

Camera hồng ngoại hoạt động như thế nào?

Nguyên lý hoạt động của camera hồng ngoại có thể hiểu qua các bước cơ bản:

• Bước 1: Nhận biết điều kiện ánh sáng. Khi ánh sáng môi trường giảm xuống dưới ngưỡng hoạt động, camera có thể tự động chuyển sang chế độ ban đêm.
• Bước 2: Kích hoạt hệ thống hồng ngoại. Đèn LED IR phát ra ánh sáng hồng ngoại để chiếu sáng khu vực cần giám sát.
• Bước 3: Thu nhận ánh sáng phản xạ. Ánh sáng IR phản xạ từ vật thể đi qua ống kính và được cảm biến hình ảnh tiếp nhận.
• Bước 4: Xử lý hình ảnh. Camera xử lý tín hiệu thu được và tạo hình ảnh để truyền đến đầu ghi, màn hình hoặc ứng dụng giám sát tùy hệ thống.

Với camera IR truyền thống, hình ảnh ban đêm thường chuyển sang trắng đen vì đây là chế độ phù hợp với cách camera thu nhận hình ảnh trong điều kiện thiếu sáng.

Các loại camera hồng ngoại phổ biến hiện nay

Camera hồng ngoại có nhiều cấu hình khác nhau, đáp ứng nhu cầu giám sát trong nhà, ngoài trời và các khu vực có điều kiện ánh sáng phức tạp.

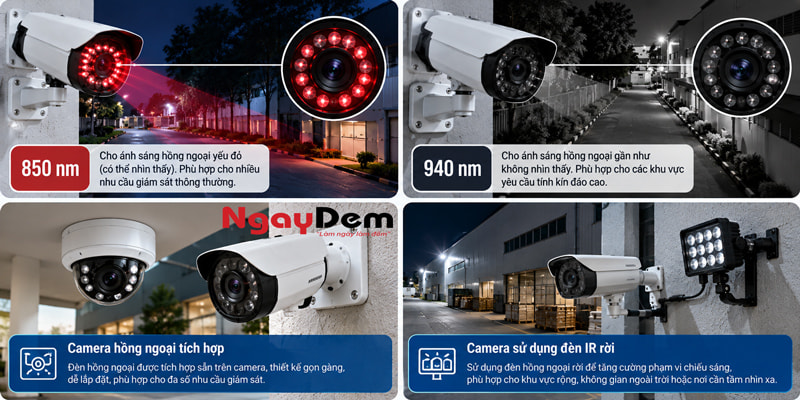

Camera hồng ngoại 850 nm và 940 nm

Hai bước sóng thường được nhắc đến trong hệ thống chiếu sáng IR là 850 nm và 940 nm.

• Hồng ngoại 850 nm: Có thể xuất hiện ánh đỏ mờ tại đèn LED khi quan sát trực tiếp trong bóng tối. Đây là bước sóng được sử dụng phổ biến trong nhiều camera giám sát.
• Hồng ngoại 940 nm: Ánh sáng khó nhìn thấy bằng mắt thường hơn, phù hợp với một số nhu cầu cần hạn chế ánh đỏ phát ra từ thiết bị.

Không nên chỉ dựa vào bước sóng để kết luận camera nào quan sát tốt hơn. Hiệu quả thực tế còn phụ thuộc vào công suất chiếu sáng, độ nhạy của cảm biến, ống kính và thiết kế tổng thể.

Camera hồng ngoại tích hợp và camera sử dụng đèn IR rời

Camera tích hợp đèn hồng ngoại có ưu điểm là gọn gàng, thuận tiện khi lắp đặt và không cần bố trí thêm đèn IR riêng trong các trường hợp thông thường.

Trong khi đó, đèn IR rời có thể hữu ích khi cần bổ sung chiếu sáng cho một khu vực cụ thể hoặc khi nguồn sáng tích hợp không đáp ứng được phạm vi giám sát.

Với khu vực rộng như sân bãi, kho hàng hoặc nhà xưởng, cần tính toán vị trí lắp đặt, góc chiếu và mức độ đồng đều của ánh sáng. Việc tăng công suất đèn không phải lúc nào cũng mang lại hình ảnh tốt hơn nếu bố trí không phù hợp.

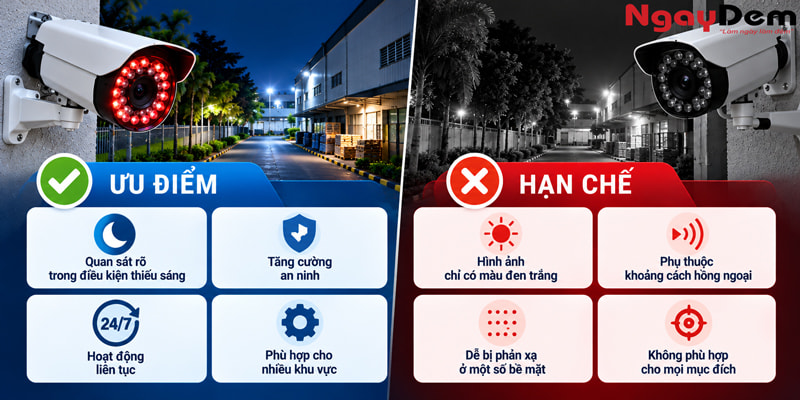

Ưu điểm và hạn chế của camera hồng ngoại

Camera hồng ngoại mang lại nhiều lợi ích trong giám sát ban đêm, nhưng cũng có những giới hạn cần xem xét trước khi lựa chọn.

Ưu điểm khi giám sát ban đêm

Hỗ trợ ghi hình trong điều kiện thiếu sáng: Camera có thể tiếp tục quan sát khi trời tối mà không cần sử dụng đèn chiếu sáng thông thường, nếu hệ thống IR đáp ứng điều kiện thực tế.

Hạn chế nhu cầu bật đèn trắng: Đèn IR phát ra ánh sáng mà mắt người khó nhìn thấy, giúp giảm sự chú ý từ nguồn sáng so với đèn chiếu sáng thông thường.

Phù hợp với nhiều môi trường: Camera hồng ngoại có thể sử dụng tại gia đình, cửa hàng, hành lang, cổng ra vào, nhà kho và nhà xưởng.

Hỗ trợ giám sát liên tục: Khi được cấp điện, kết nối và cấu hình lưu trữ phù hợp, camera có thể ghi hình cả ngày lẫn đêm.

Những hạn chế cần lưu ý

Bên cạnh các ưu điểm, camera hồng ngoại cũng có một số hạn chế:

• Hình ảnh ban đêm thường là trắng đen, gây khó khăn khi cần xác định màu sắc quần áo hoặc phương tiện.
• Tầm chiếu sáng IR có giới hạn và không đồng nghĩa với khoảng cách nhận diện chi tiết.
• Bụi, sương mù, mưa lớn hoặc vật cản có thể ảnh hưởng đến chất lượng hình ảnh.
• Ánh sáng IR phản xạ từ kính, tường hoặc vật thể ở quá gần camera có thể gây lóa.
• Camera hồng ngoại không tự bảo đảm khả năng ghi hình khi mất điện. Muốn duy trì hoạt động cần có nguồn dự phòng và hệ thống kết nối, lưu trữ phù hợp.

Do đó, lựa chọn thiết bị cần dựa trên điều kiện sử dụng thực tế thay vì chỉ quan tâm đến số megapixel hoặc tầm hồng ngoại được quảng cáo.

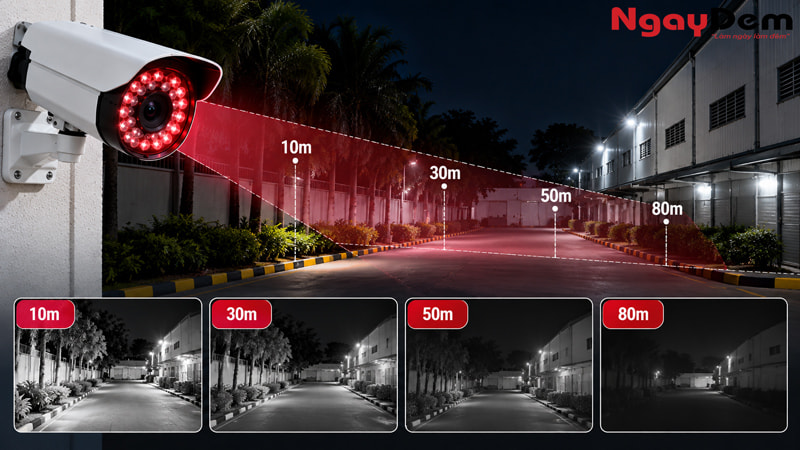

Camera hồng ngoại nhìn ban đêm được bao xa?

Tầm quan sát ban đêm là yếu tố quan trọng khi lựa chọn camera hồng ngoại. Tuy nhiên, không có một khoảng cách chung áp dụng cho mọi sản phẩm.

Những yếu tố quyết định tầm nhìn ban đêm

Khả năng quan sát phụ thuộc vào một số yếu tố chính:

• Tầm chiếu sáng IR: Xác định phạm vi chiếu sáng theo điều kiện và tiêu chuẩn thử nghiệm của nhà sản xuất.
• Ống kính và góc nhìn: Góc rộng giúp bao quát khu vực lớn hơn nhưng có thể khiến vật thể ở xa chiếm ít điểm ảnh hơn.
• Cảm biến và độ phân giải: Ảnh hưởng đến khả năng ghi nhận chi tiết của chủ thể.
• Môi trường lắp đặt: Mưa, sương, bụi và các bề mặt phản xạ có thể làm giảm chất lượng hình ảnh.
• Mục đích giám sát: Quan sát chuyển động ở khoảng cách xa khác với yêu cầu nhận diện khuôn mặt hoặc biển số.

Ví dụ, camera có thông số chiếu sáng IR 30 m không có nghĩa là luôn nhận diện rõ khuôn mặt ở khoảng cách 30 m. Đây là hai yêu cầu kỹ thuật khác nhau.

Cách chọn tầm hồng ngoại theo vị trí lắp

Với hành lang hoặc phòng nhỏ, có thể ưu tiên camera có góc nhìn phù hợp và tầm IR đáp ứng chiều dài khu vực. Đối với cổng nhà, sân vườn hoặc bãi xe, cần tính thêm khoảng cách từ camera đến vị trí cần nhận diện.

Ở nhà xưởng hoặc kho hàng, nên khảo sát thực tế để xác định độ cao lắp đặt, hướng chiếu, khu vực có vật cản và nhu cầu quan sát vào ban đêm.

Nếu mục tiêu là nhận diện khuôn mặt hoặc biển số, cần đánh giá đồng thời độ phân giải, ống kính, góc lắp, tốc độ chuyển động và ánh sáng thực tế, thay vì chỉ dựa vào thông số tầm IR.

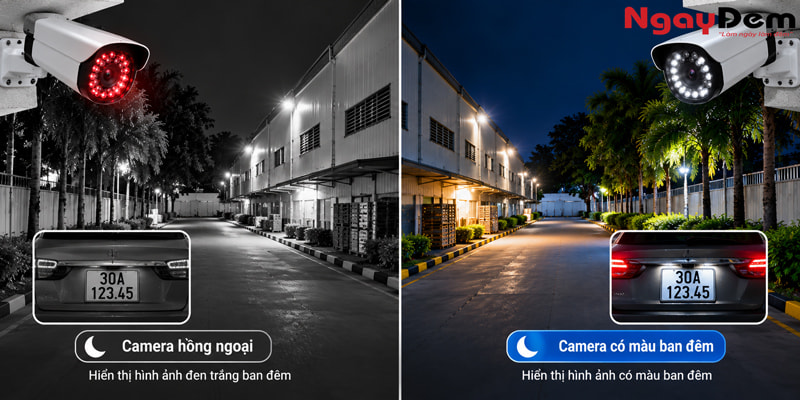

So sánh camera hồng ngoại với camera có màu ban đêm

Camera hồng ngoại truyền thống và camera ghi hình màu ban đêm đều phục vụ nhu cầu giám sát khi ánh sáng yếu, nhưng có cách hoạt động và đặc điểm hình ảnh khác nhau.

Khác biệt về hình ảnh và điều kiện chiếu sáng

Camera hồng ngoại thông thường sử dụng ánh sáng IR để hỗ trợ ghi hình, vì vậy hình ảnh ban đêm thường hiển thị trắng đen.

Camera có màu ban đêm có thể sử dụng cảm biến nhạy sáng, ống kính phù hợp và ánh sáng môi trường để duy trì hình ảnh màu. Một số dòng sử dụng đèn LED ánh sáng trắng hoặc công nghệ chiếu sáng hỗ trợ khác.

Khi lựa chọn, cần phân biệt camera có khả năng ghi màu trong điều kiện ánh sáng yếu với camera có thể ghi màu trong bóng tối hoàn toàn nhờ nguồn sáng hỗ trợ. Không phải mọi camera được quảng cáo là ghi hình màu ban đêm đều hoạt động giống nhau.

Nên chọn loại camera nào?

Camera hồng ngoại là lựa chọn phù hợp khi ưu tiên quan sát ban đêm, hạn chế sử dụng đèn trắng và chấp nhận hình ảnh đơn sắc.

Camera màu ban đêm có thể phù hợp hơn khi người dùng cần xác định màu sắc của quần áo, phương tiện hoặc các chi tiết có ý nghĩa trong quá trình kiểm tra sự việc.

Đối với gia đình, cửa hàng hoặc nhà xưởng, quyết định nên dựa trên mức độ chi tiết cần quan sát, điều kiện chiếu sáng, vị trí lắp và ngân sách. Trong một số hệ thống, kết hợp nhiều loại camera có thể đáp ứng nhu cầu tốt hơn việc sử dụng một công nghệ duy nhất.

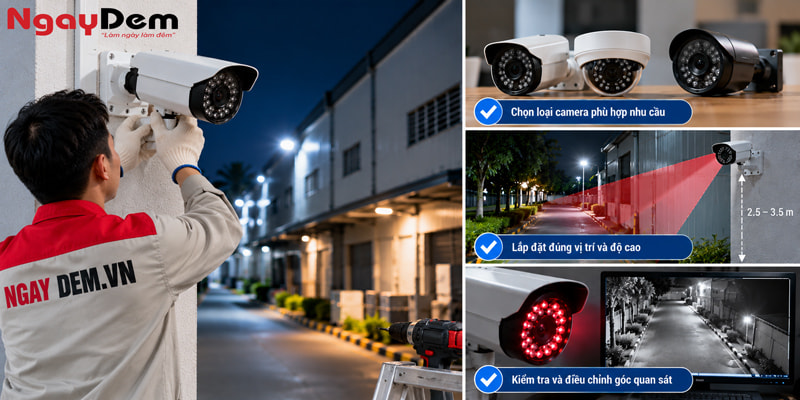

Kinh nghiệm chọn và lắp đặt camera hồng ngoại

Để camera hoạt động hiệu quả, người dùng cần lựa chọn thiết bị theo môi trường và xác định đúng vị trí lắp đặt.

Chọn camera theo không gian và mục đích sử dụng

Đối với gia đình: Ưu tiên góc nhìn phù hợp, chất lượng hình ảnh ban đêm, khả năng lưu trữ và tính tiện lợi khi theo dõi từ xa.

Đối với cửa hàng và văn phòng: Cần xác định các khu vực quan trọng như cửa ra vào, quầy thu ngân, hành lang và khu vực lưu trữ tài sản.

Đối với nhà xưởng và kho hàng: Nên quan tâm đến phạm vi giám sát, độ cao lắp đặt, môi trường bụi hoặc ẩm, độ phân giải và khả năng nhận diện tại các điểm cần kiểm soát.

Đối với khu vực ngoài trời: Cần kiểm tra cấp bảo vệ chống bụi, nước của thiết bị, điều kiện thời tiết, nguồn điện và khả năng bảo vệ đường dây. Không phải mọi camera có hồng ngoại đều phù hợp để lắp ngoài trời.

Bên cạnh đó, người dùng nên tham khảo các tiêu chí trong bài Camera giám sát là gì? Nguyên lý và ứng dụng] và lựa chọn thiết bị theo nhu cầu thực tế, thay vì chỉ chọn model có tầm IR lớn nhất.

Những lỗi lắp đặt cần tránh

Một số lỗi có thể làm giảm hiệu quả của camera hồng ngoại gồm:

• Lắp camera quá gần tường hoặc trần khiến ánh sáng IR phản xạ trực tiếp vào ống kính.
• Hướng camera vào kính khi sử dụng đèn IR tích hợp, gây phản xạ hình ảnh.
• Chọn góc nhìn quá rộng khiến khuôn mặt hoặc vật thể ở xa khó nhận diện.
• Bố trí camera ở vị trí bị cây cối, mái che hoặc vật cản che khuất.
• Không kiểm tra hình ảnh ban đêm sau khi hoàn thành lắp đặt.

Để hạn chế các vấn đề trên, nên kiểm tra cả hình ảnh ban ngày lẫn ban đêm, đặc biệt tại các vị trí cần nhận diện chi tiết.

Câu hỏi thường gặp về camera hồng ngoại

Camera hồng ngoại có nhìn được trong bóng tối hoàn toàn không?

Có, nếu camera được trang bị hệ thống chiếu sáng IR phù hợp và khu vực quan sát đáp ứng điều kiện hoạt động của thiết bị. Vật cản, môi trường và khoảng cách có thể ảnh hưởng đến chất lượng hình ảnh.

Camera hồng ngoại ban đêm có nhìn thấy màu sắc không?

Camera IR truyền thống thường ghi hình trắng đen khi chuyển sang chế độ hồng ngoại. Muốn ghi hình màu ban đêm, cần lựa chọn thiết bị có công nghệ ghi màu phù hợp và đáp ứng điều kiện chiếu sáng thực tế.

Camera hồng ngoại nhìn xa được bao nhiêu mét?

Khoảng cách quan sát phụ thuộc vào tầm chiếu sáng IR, ống kính, cảm biến, góc nhìn và môi trường lắp đặt. Cần phân biệt khoảng cách chiếu sáng với khoảng cách nhận diện khuôn mặt hoặc biển số.

Camera hồng ngoại có nhìn xuyên qua kính hoặc tường không?

Không. Camera hồng ngoại giám sát thông thường không nhìn xuyên tường. Kính cũng có thể phản xạ ánh sáng IR hoặc làm giảm chất lượng hình ảnh tùy loại kính và cách bố trí thiết bị.

Nên chọn camera hồng ngoại nào cho gia đình hoặc nhà xưởng?

Cần xác định khu vực cần giám sát, khoảng cách quan sát, mức độ chi tiết cần nhận diện, điều kiện ánh sáng và môi trường lắp đặt. Với nhà xưởng rộng hoặc khu vực ngoài trời, nên khảo sát thực tế trước khi quyết định số lượng và vị trí camera.

Kết luận

Camera hồng ngoại là giải pháp hữu ích để giám sát trong điều kiện thiếu sáng và ban đêm. Tuy nhiên, hiệu quả quan sát phụ thuộc vào thiết kế thiết bị, tầm chiếu sáng IR, ống kính, cảm biến và vị trí lắp đặt.

Để lựa chọn đúng camera, người dùng nên xác định rõ mục đích giám sát, khoảng cách cần quan sát và yêu cầu về chất lượng hình ảnh. Nếu cần tư vấn phương án lắp đặt phù hợp cho gia đình, cửa hàng hoặc nhà xưởng, Camera Ngày Đêm có thể hỗ trợ khảo sát và đề xuất giải pháp theo điều kiện thực tế của công trình.
