Phương án thi công điện nhẹ là căn cứ để lựa chọn giải pháp kỹ thuật, bố trí thiết bị, thiết kế tuyến cáp và tổ chức thi công phù hợp với từng công trình. Một phương án tốt giúp kiểm soát chi phí, hạn chế phát sinh, bảo đảm khả năng vận hành và thuận tiện mở rộng hệ thống về sau.
Cơ điện Ngày Đêm cung cấp dịch vụ thi công điện nhẹ trọn gói giá tốt theo phương án phù hợp với từng công trình.
Phương án thi công điện nhẹ là gì?
Phương án thi công điện nhẹ là tài liệu hoặc nội dung thuyết minh đề xuất cách triển khai hệ thống điện nhẹ dựa trên bản vẽ thiết kế, hiện trạng công trình và yêu cầu của chủ đầu tư.
Phương án có thể xác định vị trí lắp đặt thiết bị, cách đi dây, phương thức kết nối, lựa chọn vật tư, bố trí hạ tầng và cách phối hợp với các hệ thống cơ điện khác.
Tùy quy mô công trình, phương án được thể hiện bằng thuyết minh, bản vẽ bố trí thiết bị, sơ đồ kết nối, danh mục vật tư hoặc các tài liệu kỹ thuật liên quan.
Vì sao cần xây dựng phương án thi công hệ thống điện nhẹ?
Bố trí thiết bị phù hợp với nhu cầu sử dụng
Mỗi công trình có mục đích sử dụng khác nhau. Camera tại kho hàng cần ưu tiên các điểm giao nhận; mạng Wi-Fi trong nhà xưởng phải tính đến máy móc và vật cản; hệ thống âm thanh cần đáp ứng đặc điểm từng khu vực.
Phương án giúp nhà thầu thi công điện nhẹ xác định vị trí, số lượng và cấu hình thiết bị theo nhu cầu thực tế, hạn chế lắp đặt thiếu hoặc không đúng công năng.
Hạn chế phát sinh chi phí thi công
Việc tính toán trước tuyến cáp, vật tư, vị trí tủ kỹ thuật và khối lượng lắp đặt giúp chủ đầu tư kiểm soát ngân sách tốt hơn. Đồng thời, phương án phù hợp có thể tận dụng hạ tầng hiện có nếu đáp ứng yêu cầu kỹ thuật.
Đảm bảo phối hợp với các hệ thống cơ điện khác
Đường cáp điện nhẹ cần được phối hợp với điện động lực, điều hòa, cấp thoát nước và các hệ thống liên quan. Nếu thiếu phương án, công trình có thể phát sinh tình trạng chồng chéo tuyến cáp, thiếu không gian lắp đặt hoặc phải tháo dỡ để thi công lại.
Thuận tiện bảo trì và mở rộng
Phương án cần tính đến khả năng bổ sung camera, điểm mạng, thiết bị kiểm soát hoặc mở rộng khu vực sử dụng. Việc dự trù không gian tủ rack, cổng kết nối và tuyến cáp giúp giảm công việc cải tạo khi nhu cầu thay đổi.
Các yếu tố cần căn cứ khi lập phương án thi công điện nhẹ
Đặc điểm mặt bằng và kết cấu công trình
Cần xem xét diện tích, số tầng, chiều cao trần, vật cản, môi trường lắp đặt và khoảng cách giữa các khu vực. Đây là cơ sở lựa chọn tuyến cáp, vị trí thiết bị và phương thức thi công.
Nhu cầu sử dụng của chủ đầu tư
Cần xác định rõ công trình cần giám sát an ninh, kết nối dữ liệu, thông báo nội bộ, quản lý nhân sự hay tích hợp nhiều hệ thống. Nhu cầu càng rõ, phương án càng dễ xác định đúng phạm vi đầu tư.
Hạ tầng kỹ thuật hiện có
Với công trình cải tạo, cần đánh giá tuyến cáp, máng cáp, ống luồn, tủ kỹ thuật và thiết bị đang sử dụng. Chỉ nên tận dụng hạ tầng cũ khi tình trạng thực tế và thông số kỹ thuật đáp ứng yêu cầu.
Yêu cầu kỹ thuật và khả năng tương thích
Các thiết bị cần đáp ứng yêu cầu về khoảng cách truyền dẫn, dung lượng kết nối, lưu trữ, nguồn cấp và khả năng tích hợp. Đối với hệ thống kết nối nhiều thiết bị, cần kiểm tra tính tương thích trước khi chốt phương án.
Ngân sách, tiến độ và điều kiện thi công
Công trình xây mới thường thuận lợi hơn trong việc bố trí hạ tầng từ đầu. Ngược lại, công trình đang hoạt động cần có phương án thi công theo khu vực hoặc thời gian phù hợp để hạn chế ảnh hưởng đến sản xuất, kinh doanh.
Bạn cần lên dự toán cho công trình, xem ngay báo giá thi công điện nhẹ mới.
Phương án thi công theo từng hệ thống điện nhẹ

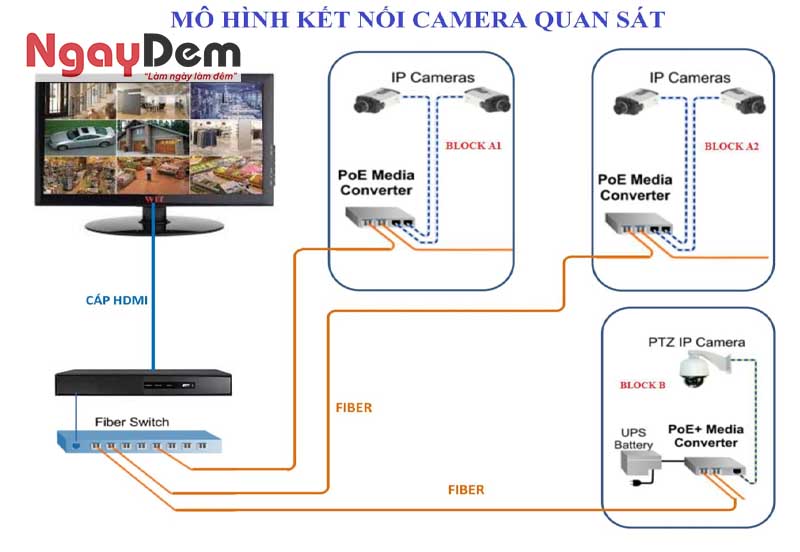

Phương án thi công hệ thống camera giám sát
Phương án camera cần bắt đầu từ mục tiêu giám sát, không chỉ dựa vào diện tích để xác định số lượng thiết bị.
- Vị trí lắp đặt: Xác định cổng ra vào, khu vực giao nhận, kho hàng, dây chuyền sản xuất và các điểm cần theo dõi.
- Góc quan sát: Hạn chế điểm mù, tránh vật cản và lựa chọn thiết bị phù hợp với khoảng cách quan sát.
- Đường truyền và nguồn cấp: Tính toán tuyến cáp, kết nối mạng, vị trí đầu ghi và nguồn cấp theo cấu hình thiết bị.
- Lưu trữ hình ảnh: Xác định số lượng camera, độ phân giải, thời gian lưu và nhu cầu xem lại dữ liệu.
- Khả năng mở rộng: Dự trù cổng kết nối và dung lượng lưu trữ nếu công trình có thể bổ sung camera.
Với nhà xưởng hoặc kho hàng, cần khảo sát điều kiện bụi, nhiệt độ, ánh sáng và vật cản để lựa chọn vị trí, thiết bị phù hợp.
Bạn cầnThi công điện nhẹ tại Hà Nội – tham khảo các hạng mục điện nhẹ và định hướng triển khai cho công trình thực tế.

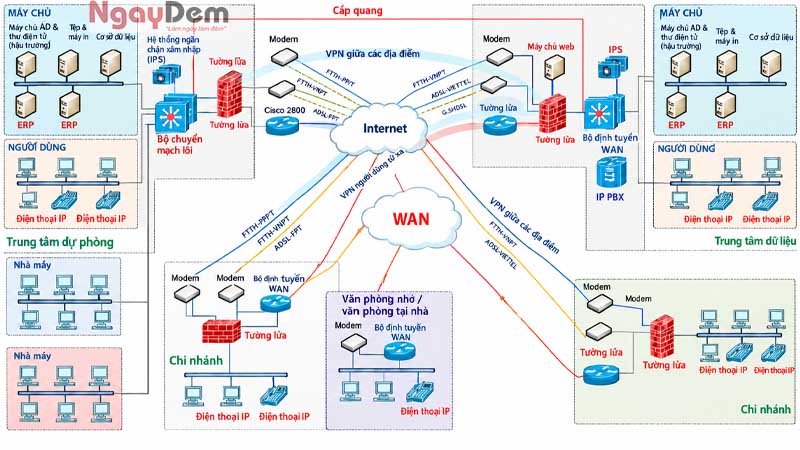

Phương án thi công mạng LAN – Wi-Fi
Phương án mạng cần xác định số lượng điểm kết nối, vị trí sử dụng, dung lượng thiết bị và phạm vi phủ sóng cần đạt.
- Mạng LAN: Bố trí điểm mạng cho máy tính, máy in, camera và thiết bị quản lý; phân tuyến và đánh số cáp để dễ kiểm tra.
- Wi-Fi: Khảo sát vật cản, kết cấu tường, máy móc và vùng sử dụng thực tế trước khi bố trí điểm truy cập.
- Thiết bị mạng: Tính toán số lượng cổng switch, dung lượng kết nối và vị trí tủ rack.
- Khả năng mở rộng: Dự trù cổng mạng, tuyến cáp và không gian lắp thêm thiết bị.
Không nên bố trí điểm phát Wi-Fi chỉ theo diện tích danh nghĩa. Với nhà xưởng có nhiều máy móc, kệ hàng hoặc vách ngăn, cần kiểm tra vùng phủ sóng tại các vị trí sử dụng thực tế.
Phương án thi công hệ thống cáp quang
Cáp quang thường được cân nhắc khi cần kết nối giữa các khối nhà, khu vực cách xa nhau hoặc các vị trí có yêu cầu truyền dẫn phù hợp với công nghệ quang.
Phương án cần xác định tuyến cáp, loại cáp, số sợi, điểm đấu nối và thiết bị đầu cuối. Đồng thời, cần tính đến phương thức bảo vệ cáp, điều kiện thi công và nhu cầu mở rộng.
Với công trình có nhiều khu vực, sơ đồ kết nối rõ ràng giúp việc kiểm tra tuyến truyền dẫn và xử lý sự cố thuận tiện hơn.

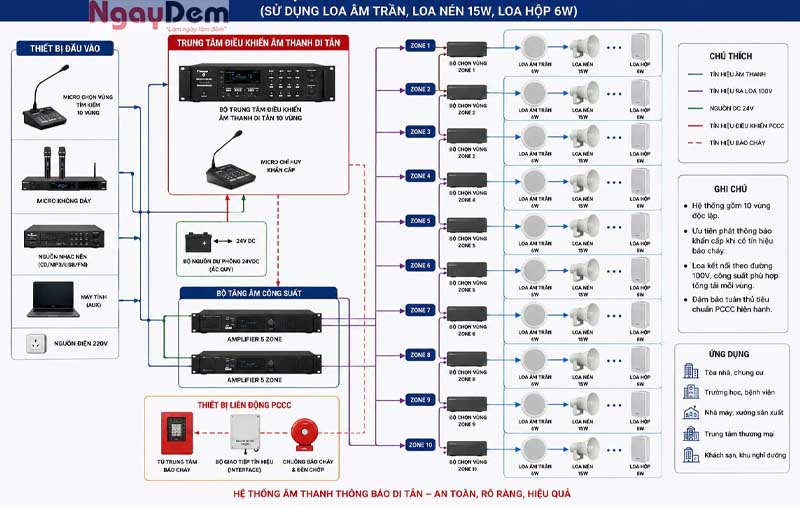

Phương án thi công hệ thống âm thanh thông báo
Hệ thống âm thanh cần được thiết kế theo diện tích, mức độ ồn và mục đích thông báo của từng khu vực.
- Phân vùng âm thanh: Xác định khu vực cần phát thông báo độc lập hoặc đồng thời.
- Vị trí loa: Bố trí theo không gian sử dụng, hạn chế vùng nghe không rõ.
- Thiết bị trung tâm: Lựa chọn bộ điều khiển, ampli và thiết bị phù hợp với số lượng loa, công suất yêu cầu.
- Tuyến dây: Xác định đường đi cáp và phương án bảo vệ phù hợp với công trình.
Đối với hệ thống phục vụ cảnh báo hoặc thông báo khẩn cấp, cần xác định các yêu cầu chuyên ngành áp dụng cho công trình; không mặc định hệ thống âm thanh thông thường có thể thay thế hệ thống chuyên dụng.

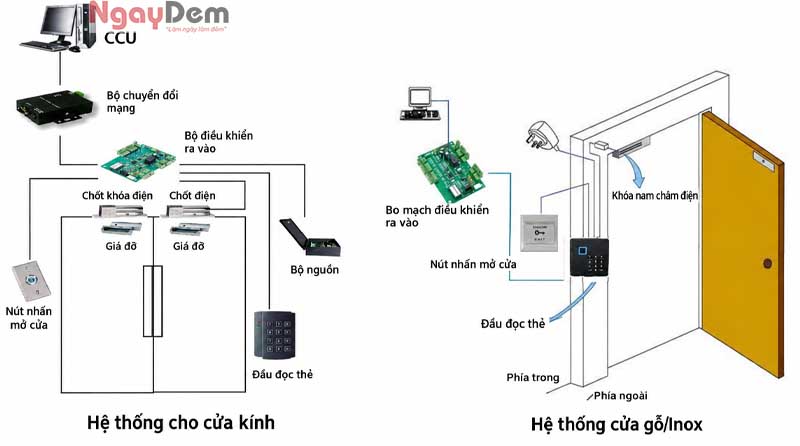

Phương án thi công hệ thống kiểm soát ra vào
Phương án kiểm soát ra vào cần xác định cửa cần kiểm soát, nhóm người sử dụng và phương thức xác thực phù hợp.
Các hạng mục có thể gồm đầu đọc thẻ, thiết bị nhận dạng, bộ điều khiển, khóa cửa và phần mềm quản lý. Với khu vực có lượng người qua lại lớn, cần tính đến tốc độ xác thực, lưu lượng di chuyển và khả năng vận hành khi mất điện.
Đặc biệt, phương án lắp đặt không được gây cản trở lối thoát nạn hoặc làm ảnh hưởng đến yêu cầu an toàn của công trình.
Phương án tích hợp nhiều hệ thống điện nhẹ
Khi triển khai camera, mạng LAN – Wi-Fi, âm thanh và kiểm soát ra vào cùng lúc, cần xác định hệ thống nào dùng chung hạ tầng và hệ thống nào cần kết nối độc lập.
Phương án cần làm rõ dung lượng mạng, số lượng cổng kết nối, vị trí tủ kỹ thuật, nguồn cấp và khả năng tương thích giữa thiết bị. Việc phân tuyến và quản lý cáp rõ ràng cũng giúp thuận tiện khi bảo trì.
Không phải mọi hệ thống đều có thể tích hợp chỉ bằng cách kết nối vào cùng một mạng. Khả năng tích hợp cần được kiểm tra theo giao thức, cấu hình và yêu cầu bảo mật của từng thiết bị.
Những sai sót cần tránh khi lập phương án thi công điện nhẹ
Chỉ dựa vào bản vẽ mà không khảo sát: Có thể bỏ sót vật cản, tuyến cáp không khả thi hoặc hạ tầng hiện hữu không đáp ứng yêu cầu.
- Bố trí thiết bị thiếu căn cứ: Camera bị che khuất, Wi-Fi không phủ đủ khu vực hoặc loa không đáp ứng nhu cầu thông báo.
- Tính thiếu vật tư và dung lượng: Không dự trù cổng mạng, không gian tủ rack hoặc chiều dài tuyến cáp cần thiết.
- Không phối hợp với hệ thống khác: Dễ phát sinh chồng chéo tuyến cáp, thiếu không gian và phải thi công lại.
- Bỏ qua bảo trì, mở rộng: Khó xác định tuyến cáp và vị trí kết nối khi cần sửa chữa hoặc bổ sung thiết bị.
- Không thống nhất phạm vi công việc: Dễ phát sinh khác biệt về chủng loại vật tư, khối lượng, cấu hình hoặc trách nhiệm bàn giao.
Để hạn chế các vấn đề này, phương án cần được rà soát theo hiện trạng, thống nhất với chủ đầu tư và phối hợp với các bên liên quan trước khi triển khai.
Hồ sơ phương án thi công điện nhẹ gồm những gì?
Tùy quy mô công trình và yêu cầu của chủ đầu tư, hồ sơ phương án có thể bao gồm các nội dung sau.
Thuyết minh phương án
Trình bày phạm vi công việc, hiện trạng, nhu cầu sử dụng, giải pháp kỹ thuật được đề xuất và căn cứ lựa chọn phương án.
Bản vẽ bố trí thiết bị và tuyến cáp
Thể hiện vị trí thiết bị, đường đi cáp, tủ kỹ thuật, điểm kết nối và các thông tin cần thiết để phối hợp thi công. Bản vẽ phải phù hợp với hiện trạng và hồ sơ thiết kế được áp dụng cho công trình.
Danh mục vật tư, thiết bị
Liệt kê chủng loại, thông số kỹ thuật chính, số lượng và các yêu cầu tương thích. Nếu có nhiều lựa chọn thiết bị, cần làm rõ khác biệt về chức năng và chi phí.
Khối lượng và dự toán
Thể hiện khối lượng công việc, vật tư, nhân công và các hạng mục liên quan theo phạm vi công việc.
Đây là cơ sở để thống nhất báo giá và hạn chế tranh chấp về phần việc phát sinh.
Phương án tổ chức và kiểm soát thi công
Làm rõ điều kiện mặt bằng, yêu cầu phối hợp với các bên, công tác an toàn, kiểm tra chất lượng và nghiệm thu.
Mức độ chi tiết phụ thuộc vào quy mô, tính chất công trình và yêu cầu của chủ đầu tư.
Không phải công trình nào cũng cần một bộ hồ sơ giống nhau. Hồ sơ cần đủ để các bên hiểu thống nhất giải pháp, phạm vi công việc và điều kiện triển khai.
Tham khảo thêm: Biện pháp thi công hệ thống điện nhẹ – tìm hiểu sâu hơn về cách tổ chức thực hiện, yêu cầu kỹ thuật và kiểm soát trong quá trình thi công.
Cơ Điện Ngày Đêm tư vấn phương án thi công điện nhẹ theo từng dự án
Cơ Điện Ngày Đêm cung cấp dịch vụ tư vấn, thiết kế, thi công và lắp đặt hệ thống điện nhẹ theo nhu cầu công trình. Với hơn 17 năm kinh nghiệm và hơn 500 dự án, chúng tôi hướng đến giải pháp phù hợp với điều kiện sử dụng, ngân sách và yêu cầu kỹ thuật.
Luôn cam kết mỗi dự án là một phương án thi công phù hợp với thực tế, đảm bảo tối ưu chi phí ngân sách, chất lượng công trình và tiến độ thi công.
Khách hàng có thể liên hệ Cơ Điện Ngày Đêm để trao đổi nhu cầu và đề xuất phương án theo công trình cụ thể.
