Biện pháp thi công hệ thống cấp thoát nước là cơ sở để tổ chức lắp đặt đường ống cấp nước sinh hoạt, hệ thống thoát nước, thu gom nước thải và các hạng mục xử lý nước thải trong công trình. Một phương án thi công hiệu quả cần làm rõ trình tự thực hiện, yêu cầu kỹ thuật, cách kiểm soát mối nối, cao độ, độ dốc và phương pháp nghiệm thu. Đối với nhà xưởng, tòa nhà thương mại, khách sạn hay công trình công nghiệp, việc phối hợp đồng bộ các hệ thống M&E ngay từ đầu giúp hạn chế rò rỉ, tắc nghẽn, phát sinh chi phí và khó khăn trong quá trình vận hành.
Biện pháp thi công hệ thống cấp thoát nước là gì?
Biện pháp thi công hệ thống cấp thoát nước là tài liệu mô tả cách tổ chức, trình tự và yêu cầu kỹ thuật khi triển khai các hạng mục cấp nước, thoát nước và xử lý nước thải. Nội dung được xây dựng dựa trên hồ sơ thiết kế, điều kiện hiện trường, yêu cầu của chủ đầu tư và đặc điểm của từng công trình.
Cần phân biệt rõ ba nhóm hệ thống chính:
- Hệ thống cấp nước sinh hoạt: Cung cấp nước đến các thiết bị sử dụng, khu vệ sinh, khu bếp và các điểm dùng nước theo thiết kế.
- Hệ thống thoát nước: Thu gom, dẫn nước thải sinh hoạt, nước mưa hoặc các dòng nước khác theo mạng lưới được thiết kế.
- Hệ thống xử lý nước thải: Tiếp nhận và xử lý nước thải theo công nghệ được lựa chọn trước khi chuyển sang công đoạn tiếp theo hoặc xả thải theo yêu cầu áp dụng.
Mỗi hệ thống có đặc điểm riêng nhưng đều cần được kiểm soát từ khâu định vị tuyến ống, lựa chọn vật tư, lắp đặt mối nối đến kiểm tra và nghiệm thu. Nếu chỉ tập trung vào tiến độ lắp đặt mà bỏ qua việc kiểm tra trước khi che khuất, những sai sót nhỏ có thể trở thành nguyên nhân gây thấm, rò rỉ hoặc phải tháo dỡ để sửa chữa.
Xem thêm: Biện pháp thi công điện nước chi tiết
Hồ sơ và công tác chuẩn bị trước khi thi công
Kiểm tra bản vẽ và yêu cầu kỹ thuật hệ thống cấp thoát nước
Trước khi triển khai, nhà thầu cần rà soát bản vẽ cấp nước, thoát nước, sơ đồ công nghệ xử lý nước thải và các chi tiết lắp đặt liên quan. Những vị trí cần chú ý gồm tuyến ống ngang, ống đứng, đầu chờ thiết bị, hộp kỹ thuật, vị trí xuyên sàn và điểm đấu nối với hệ thống bên ngoài.
Đối với công trình có nhiều bộ môn M&E, cần đối chiếu bản vẽ với kết cấu, kiến trúc, điện và điều hòa thông gió. Các vị trí có nguy cơ xung đột phải được làm rõ trước khi thi công, tránh tình trạng đường ống bị vướng dầm, chiếm không gian bảo trì hoặc không thể kết nối với thiết bị.
Khảo sát công trình và chuẩn bị vật tư sẵn sàng
Khảo sát giúp xác định cao độ thực tế, điều kiện vận chuyển, vị trí tập kết vật tư và khả năng tiếp cận khu vực thi công. Nhà thầu cũng cần kiểm tra các lỗ chờ, hố kỹ thuật, bể chứa và điều kiện chống thấm tại những vị trí liên quan.
Vật tư như ống, phụ kiện, van, giá đỡ và thiết bị bơm phải phù hợp với hồ sơ được duyệt. Trước khi lắp đặt, cần kiểm tra chủng loại, kích thước, tình trạng vật liệu và hồ sơ chất lượng theo yêu cầu dự án. Việc thay đổi vật tư hoặc phương án tuyến ống cần được xem xét, phê duyệt theo quy trình thống nhất.
Tham khảo: Quy trình thi công hệ thống điện nước chuẩn kỹ thuật

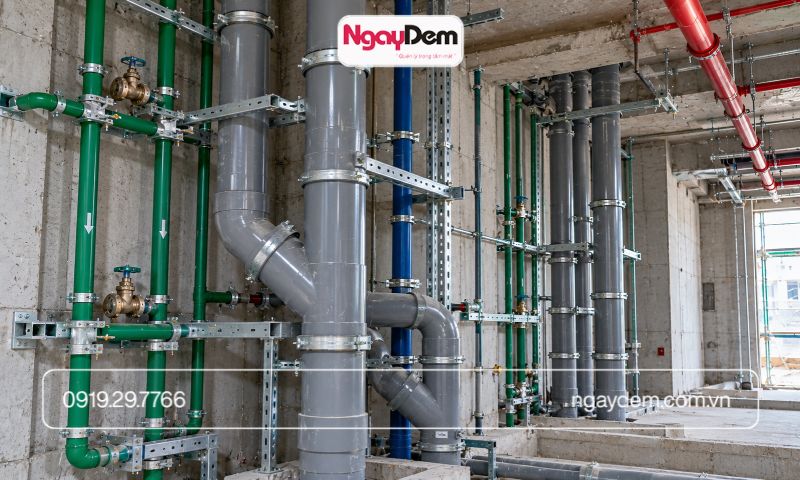

Biện pháp thi công hệ thống cấp nước sinh hoạt đạt kỹ thuật
Hệ thống cấp nước sinh hoạt cần bảo đảm khả năng cung cấp nước ổn định, hạn chế rò rỉ và thuận tiện cho vận hành. Trình tự thi công thường bắt đầu từ định vị tuyến, lắp đặt đường ống, kết nối thiết bị và kiểm tra trước khi đưa vào sử dụng.
Định vị và lắp đặt đường ống
Căn cứ bản vẽ thi công, kỹ thuật viên xác định vị trí đường ống, đầu chờ, van khóa và các điểm kết nối với thiết bị sử dụng nước. Tuyến ống cần được bố trí phù hợp với không gian kỹ thuật, hạn chế giao cắt và bảo đảm khả năng tiếp cận khi sửa chữa.
Trong quá trình lắp đặt, giá đỡ và phụ kiện phải được bố trí phù hợp với vật liệu, kích thước ống và điều kiện sử dụng. Mối nối cần được thực hiện đúng phương pháp dành cho từng loại ống, tránh làm biến dạng vật liệu hoặc tạo điểm yếu có nguy cơ rò rỉ.

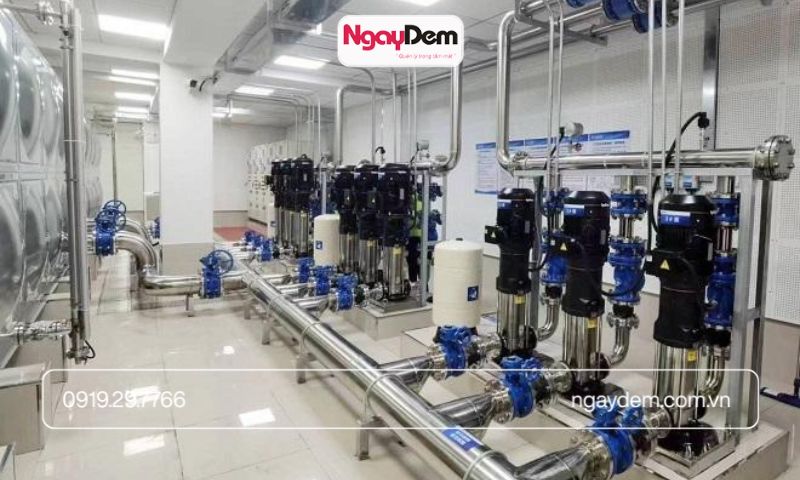

Lắp đặt bơm, bể chứa và phụ kiện
Với công trình sử dụng bơm tăng áp, bơm cấp nước hoặc bể chứa, cần kiểm tra vị trí lắp đặt, khả năng tiếp cận bảo trì và sự phù hợp với thiết kế. Các van khóa và thiết bị phụ trợ cần được bố trí để thuận tiện cho việc kiểm tra, cô lập từng khu vực khi cần sửa chữa.
Sau khi hoàn thành lắp đặt, nhà thầu tiến hành kiểm tra tuyến ống, mối nối và các điểm kết nối. Việc thử áp hoặc kiểm tra độ kín phải tuân theo yêu cầu kỹ thuật áp dụng cho hệ thống và vật liệu sử dụng. Chỉ chuyển sang công đoạn che khuất hoặc đưa vào vận hành khi các điều kiện kiểm tra tương ứng đã được đáp ứng.

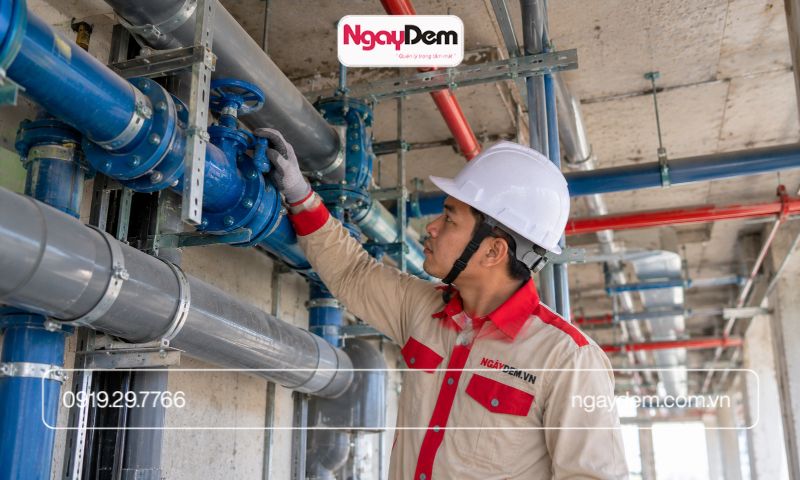

Biện pháp thi công hệ thống thoát nước sinh hoạt
Khác với hệ thống cấp nước, hệ thống thoát nước thường phụ thuộc nhiều vào cao độ, độ dốc tuyến ống, vị trí thu nước và khả năng thông khí. Vì vậy, sai lệch trong quá trình định vị có thể làm giảm khả năng thoát nước hoặc gây đọng nước, phát sinh mùi và tắc nghẽn.
Lắp đặt đường ống thoát nước
Nhà thầu cần xác định cao độ đầu vào, đầu ra và độ dốc theo bản vẽ thiết kế. Đường ống phải được cố định chắc chắn, bảo đảm các mối nối kín và không bị võng gây ảnh hưởng đến dòng chảy.
Các vị trí nối với phễu thu sàn, thiết bị vệ sinh, ống đứng và tuyến thoát ngang cần được kiểm tra kỹ trước khi che khuất. Hệ thống thông hơi cũng phải được triển khai theo thiết kế nhằm hỗ trợ cân bằng áp suất và hạn chế hiện tượng hút cạn nước trong bẫy nước tại thiết bị vệ sinh.
Kiểm tra độ kín của đường ống và khả năng thoát nước tối đa
Sau khi lắp đặt, cần kiểm tra các mối nối, vị trí đổi hướng, điểm xuyên sàn và khả năng lưu thông của tuyến ống. Phương pháp thử phải phù hợp với cấu hình hệ thống và yêu cầu kỹ thuật của dự án.
Đặc biệt, những vị trí xuyên sàn hoặc đi qua khu vực ẩm ướt cần được phối hợp với công tác chống thấm. Nếu đường ống được lắp đúng nhưng chi tiết xuyên sàn không được xử lý phù hợp, nước vẫn có thể thấm xuống tầng dưới và gây hư hỏng hoàn thiện.

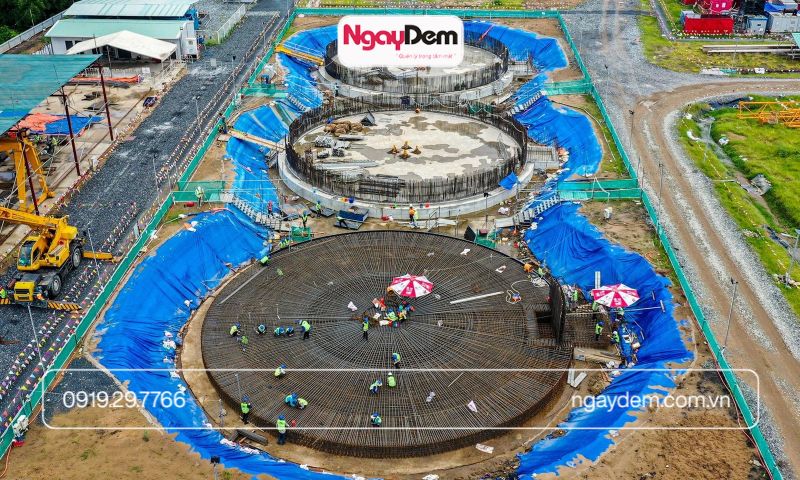

Biện pháp thi công hệ thống thoát nước thải các công trình lớn
Hệ thống thoát nước thải có nhiệm vụ thu gom và dẫn nước thải từ các nguồn phát sinh đến vị trí xử lý hoặc điểm đấu nối được thiết kế. Tại nhà xưởng và công trình công nghiệp, việc phân loại dòng thải cần được làm rõ ngay từ giai đoạn triển khai.
Trước khi lắp đặt, nhà thầu cần đối chiếu sơ đồ tuyến ống, vị trí hố ga, giếng thăm và điểm đấu nối. Những dòng thải có đặc tính khác nhau chỉ được thu gom chung khi phương án thiết kế và yêu cầu xử lý cho phép.
Trong quá trình thi công, cần kiểm soát cao độ, độ dốc, độ kín của mối nối và khả năng tiếp cận các vị trí cần kiểm tra hoặc thông tắc. Các hố ga, giếng thăm và điểm chuyển hướng phải được bố trí theo hồ sơ được duyệt để hỗ trợ công tác bảo trì.
Sau khi hoàn thành, hệ thống cần được kiểm tra khả năng lưu thông, tình trạng rò rỉ và sự phù hợp của các điểm đấu nối. Đối với tuyến ngầm hoặc khu vực sẽ bị lấp kín, cần tổ chức kiểm tra và ghi nhận kết quả trước khi thực hiện công tác che phủ.

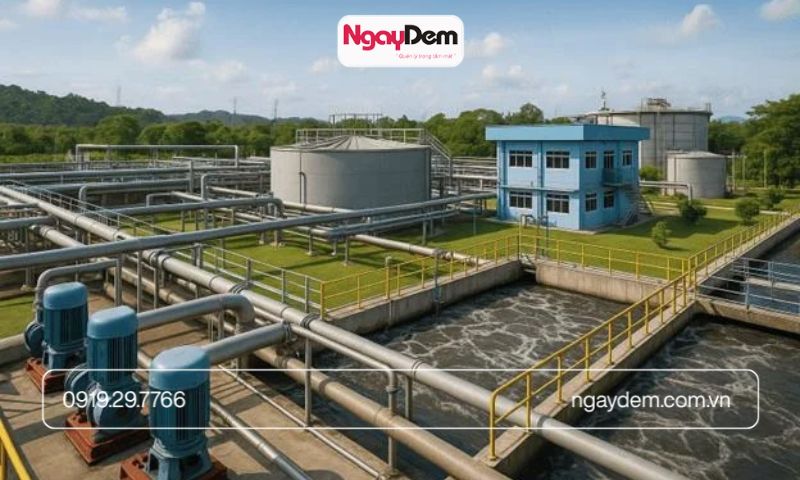

Biện pháp thi công hệ thống xử lý nước thải chuẩn kỹ thuật
Khác với mạng lưới thoát nước chỉ thu gom và dẫn dòng thải, hệ thống xử lý nước thải có thêm các bể công nghệ, thiết bị cơ khí, đường ống công nghệ và hệ thống điều khiển. Phương án thi công vì thế phải căn cứ vào sơ đồ công nghệ và đặc điểm của từng dự án.
Thi công bể chứa nước thải và lắp đặt thiết bị cần thiết
Trước khi lắp đặt, cần kiểm tra kích thước, cao độ, vị trí đầu chờ và điều kiện hoàn thiện của các bể hoặc khu vực đặt thiết bị. Các thiết bị như bơm, máy thổi khí, đường ống công nghệ và tủ điều khiển phải được bố trí theo bản vẽ, bảo đảm thuận tiện cho vận hành và bảo trì.
Trong quá trình lắp đặt, cần kiểm soát hướng kết nối, độ chắc chắn của giá đỡ và khả năng tiếp cận các điểm cần tháo lắp. Với thiết bị có yêu cầu riêng về nền móng, căn chỉnh hoặc đấu nối, phải tuân thủ hướng dẫn của nhà sản xuất và hồ sơ được duyệt.
Kiểm tra và chạy thử hệ thống
Trước khi chạy thử, cần kiểm tra đường ống, thiết bị cơ khí, nguồn điện, hệ thống điều khiển và các điều kiện an toàn liên quan. Việc chạy thử được tổ chức theo trình tự phù hợp với công nghệ, không nên chỉ kiểm tra riêng từng thiết bị mà bỏ qua sự phối hợp giữa các công đoạn.
Nếu dự án có yêu cầu đánh giá chất lượng nước sau xử lý, việc lấy mẫu và phân tích phải thực hiện theo kế hoạch, phương pháp và tiêu chí áp dụng. Kết quả vận hành cùng hồ sơ kiểm tra là căn cứ quan trọng để đánh giá khả năng đáp ứng yêu cầu của hệ thống trước khi bàn giao.
Xem thêm: Kỹ thuật thi công điện nước cần phải biết
Phối hợp thi công hệ thống cấp thoát nước với các hạng mục M&E
Tại các công trình quy mô lớn, hệ thống cấp thoát nước thường giao cắt với kết cấu, hệ thống điện, HVAC và PCCC. Nếu mỗi bộ môn triển khai độc lập, nguy cơ xung đột tuyến ống, thiếu lỗ chờ hoặc không đủ không gian bảo trì sẽ tăng lên.
Giải pháp hiệu quả là rà soát bản vẽ phối hợp trước khi thi công, thống nhất cao độ tuyến kỹ thuật và xử lý các vị trí giao cắt ngay từ giai đoạn triển khai. Những thay đổi tại hiện trường cần được ghi nhận và phê duyệt theo quy trình của dự án.
Đối với tổng thầu M&E, công tác phối hợp không chỉ giúp giảm sửa chữa mà còn tạo điều kiện kiểm soát tiến độ, chất lượng và tính đồng bộ của toàn bộ hệ thống. Đây là yếu tố đặc biệt quan trọng tại nhà xưởng, khách sạn, bệnh viện và các công trình có mật độ hệ thống kỹ thuật cao.
Tham khảo: Biện Pháp Thi Công Hệ Thống Điện Và Điện Chiếu Sáng Chi Tiết
Kiểm soát chất lượng và nghiệm thu thi công hệ thống cấp thoát nước
Nghiệm thu cần được tổ chức theo từng giai đoạn thay vì chờ đến khi toàn bộ hệ thống hoàn thành. Những công việc sẽ bị che khuất như đường ống âm sàn, tuyến ống trong hộp kỹ thuật hoặc đường ống ngầm phải được kiểm tra trước khi chuyển bước.
Các nội dung sẽ cần kiểm soát một cách kỹ lưỡng gồm:
- Kiểm tra vật tư, phụ kiện và vị trí lắp đặt theo hồ sơ được duyệt.
- Kiểm tra mối nối, giá đỡ, cao độ, độ dốc và các vị trí xuyên kết cấu.
- Thử áp đối với đường ống cấp nước hoặc kiểm tra độ kín, khả năng lưu thông đối với hệ thống thoát nước theo yêu cầu áp dụng.
- Kiểm tra vận hành bơm, thiết bị và các chức năng của hệ thống xử lý nước thải.
- Hoàn thiện biên bản nghiệm thu, kết quả thử nghiệm, bản vẽ hoàn công và tài liệu hướng dẫn vận hành.
Các tiêu chí nghiệm thu cần căn cứ vào thiết kế, chỉ dẫn kỹ thuật, yêu cầu hợp đồng và quy định áp dụng. Không nên sử dụng một bộ thông số chung cho mọi công trình vì vật liệu, cấu hình và điều kiện vận hành có thể khác nhau.
Xem thêm: Tiêu chuẩn thi công điện nước cần tuân thủ
Những lỗi thường gặp khi thi công hệ thống cấp thoát nước
Một số sai sót phổ biến gồm sai cao độ hoặc độ dốc đường ống, mối nối không kín, bố trí đầu chờ không phù hợp, thiếu phối hợp với công tác chống thấm và không kiểm tra trước khi che khuất.
Đối với hệ thống xử lý nước thải, các vấn đề có thể phát sinh khi lắp đặt thiết bị không đúng hồ sơ, đấu nối sai tuyến công nghệ hoặc chưa kiểm tra đầy đủ sự phối hợp giữa thiết bị cơ khí và hệ thống điều khiển.
Để hạn chế những lỗi này, nhà thầu cần kiểm tra bản vẽ trước thi công, kiểm soát vật tư đầu vào, tổ chức nghiệm thu theo từng giai đoạn và lưu lại hồ sơ kiểm tra. Khi phát hiện sai lệch, cần xác định nguyên nhân và thống nhất phương án xử lý trước khi tiếp tục công việc liên quan.
