Biện pháp thi công điện nước là cơ sở để tổ chức lắp đặt hệ thống điện, cấp nước, thoát nước và các hạng mục M&E liên quan đúng thiết kế, an toàn và thuận lợi cho nghiệm thu.
Một biện pháp thi công tốt cần được xây dựng dựa trên hồ sơ thiết kế, shop drawing được phê duyệt, yêu cầu kỹ thuật và điều kiện thực tế tại công trường. Với công trình lớn, đây còn là cơ sở để phối hợp giữa điện, nước, PCCC, điều hòa, thông gió và các hệ thống kỹ thuật khác.
Biện pháp thi công điện nước là gì?
Biện pháp thi công điện nước là tài liệu mô tả trình tự, phương pháp, vật tư, nhân lực, thiết bị và cách kiểm soát chất lượng khi triển khai các hệ thống điện và cấp thoát nước.
Biện pháp thi công hệ thống điện nước cần kiểm soát những nội dung nào?
Một biện pháp hoàn chỉnh thường kiểm soát:
- Phạm vi và trình tự thi công.
- Hồ sơ bản vẽ thiết kế, shop drawing và các yêu cầu kỹ thuật.
- Chủng loại, quy cách vật tư.
- Tuyến cáp, đường ống, cao độ và vị trí thiết bị.
- Giá treo, gối đỡ và phương án cố định.
- Biện pháp bảo vệ hệ thống an toàn xuyên suốt quá trình thi công.
- Kiểm tra, thử nghiệm, chạy thử và nghiệm thu.
- Hồ sơ hoàn công, bàn giao và bảo hành.
Vì sao phải lập biện pháp thi công điện nước trước khi thi công?
Lập biện pháp trước giúp nhà thầu xác định rõ thi công như thế nào, theo trình tự nào và kiểm tra ra sao.
Đặc biệt tại công trình có nhiều hệ M&E, việc lập biện pháp và phối hợp shop drawing từ sớm giúp hạn chế giao cắt giữa đường ống, máng cáp, điều hòa, PCCC và kết cấu. Nhờ đó giảm việc tháo dỡ, di chuyển hệ thống và ảnh hưởng đến tiến độ hoàn thiện.
Công tác chuẩn bị trước khi đưa ra biện pháp thi công điện nước
Kiểm tra bản vẽ thiết kế và shop drawing của dự án
Nhà thầu cần rà soát bản vẽ, phạm vi công việc, cao độ, vị trí thiết bị, tiết diện cáp, kích thước đường ống và các điểm đấu nối.
Đối với công trình nhiều hệ M&E, cần kiểm tra khả năng giao cắt giữa điện, cấp thoát nước, PCCC, điều hòa, thông gió và điện nhẹ.
Shop drawing phải đủ thông tin để triển khai ngoài hiện trường và đã được phê duyệt theo quy trình của dự án.
Khảo sát mặt bằng thực tế và xác định cao độ kỹ thuật
Cần kiểm tra kích thước thực tế, cao độ sàn, trần, dầm, cột, vị trí xuyên sàn và các tuyến kỹ thuật hiện hữu.
Với hệ thống thoát nước, cao độ và độ dốc phải được kiểm soát ngay từ đầu để bảo đảm khả năng thoát nước và tránh thay đổi tuyến sau khi hoàn thiện.
Kiểm tra, phê duyệt vật tư
Vật tư phải phù hợp với thiết kế và yêu cầu kỹ thuật đã được phê duyệt.
Hệ thống điện cần kiểm tra dây, cáp, tủ điện, thiết bị bảo vệ, ống luồn và thang máng cáp. Hệ thống nước cần kiểm tra loại ống, phụ kiện, van, bơm, giá đỡ và vật tư kết nối.
Chuẩn bị yếu tố nhân lực, thiết bị và mặt bằng thi công
Nhà thầu cần bố trí kỹ thuật, giám sát, công nhân lắp đặt, QA/QC và các nhóm chuyên môn phù hợp.
Thiết bị thi công, dụng cụ đo kiểm, thiết bị thử áp và phương tiện nâng hạ cũng phải được chuẩn bị trước khi triển khai.

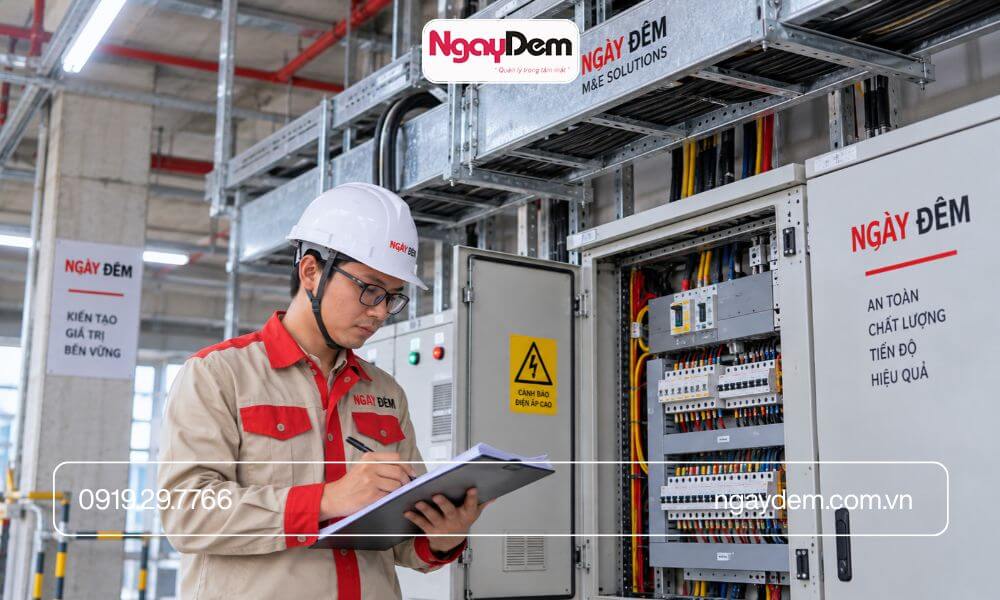

Biện pháp thi công hệ thống điện đạt chuẩn kỹ thuật
Thi công hệ thống điện bắt đầu từ việc xác định tuyến cáp, vị trí tủ điện, thiết bị và các điểm đấu nối theo bản vẽ.
Trong quá trình lắp đặt cần kiểm soát tiết diện cáp, bán kính uốn, giá đỡ, phân tuyến và khả năng bảo vệ cơ học. Cáp phải được kéo và cố định đúng kỹ thuật, hạn chế tác động làm ảnh hưởng đến lớp cách điện.
Thang, máng hoặc khay cáp phải được lắp đặt chắc chắn bằng hệ thống giá đỡ phù hợp với tải trọng. Các tuyến điện đi qua khu vực dễ va chạm cần có biện pháp bảo vệ thích hợp.
Xem thêm: Thi Công Hệ Thống Điện Công Nghiệp Trọn Gói | Tổng Thầu Ngày Đêm
Sau lắp đặt cần kiểm tra:
- Đúng chủng loại và tiết diện cáp theo yêu cầu kỹ thuật lẫn thiết kế ban đầu.
- Đầu cáp và các điểm đấu nối.
- Thông mạch.
- Cách điện.
- Hệ thống tiếp địa.
- Thứ tự pha đối với hệ thống phù hợp.
- Tủ điện và thiết bị bảo vệ.
Chỉ thực hiện đóng điện sau khi các bước kiểm tra cần thiết đã đạt yêu cầu.

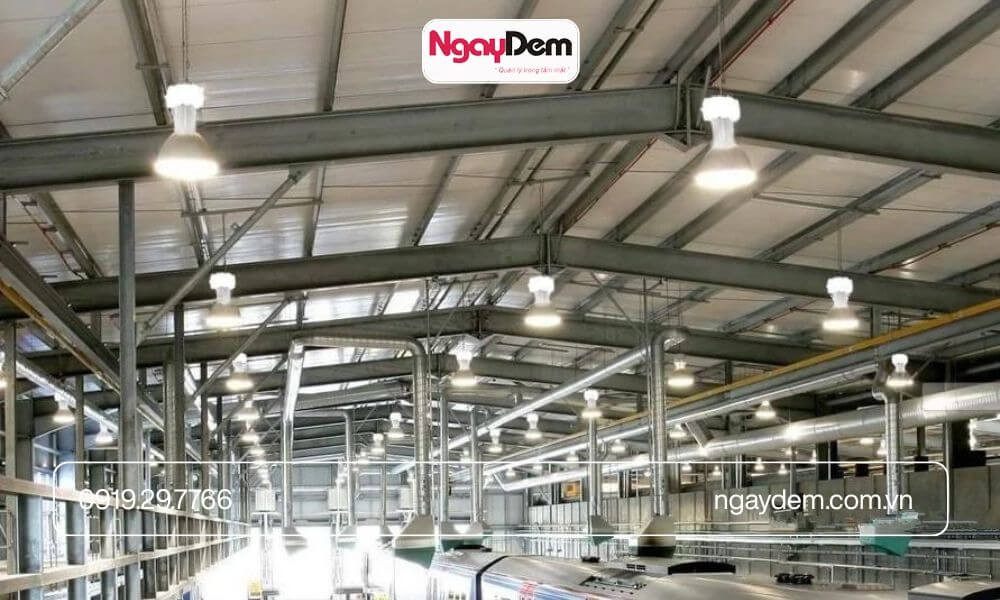

Biện pháp thi công hệ thống điện chiếu sáng cho toàn bộ công trình
Hệ thống chiếu sáng cần được triển khai đồng bộ với kiến trúc và các hệ M&E, đặc biệt tại khu vực trần.
Vị trí đèn phải phối hợp với miệng gió, sprinkler, đầu báo, camera, loa và cửa thăm trần để tránh xung đột hoặc phải di chuyển thiết bị sau khi hoàn thiện.
Trình tự cơ bản của phần này đa số theo thứ tự: Định vị vị trí đèn, triển khai tuyến dây, lắp đặt thiết bị, đấu nối và kiểm tra vận hành.
Biện pháp thi công hệ thống cấp thoát nước đúng tiêu chuẩn
Định tuyến và kiểm soát cao độ
Trước khi lắp đặt phải xác định tuyến ống, cao độ và vị trí đấu nối. Đối với đường ống thoát tự chảy, cần đặc biệt kiểm soát độ dốc để bảo đảm khả năng thoát nước.
Lắp đặt giá treo, gối đỡ và ống kỹ thuật
Giá treo và gối đỡ phải phù hợp với đường kính, vật liệu và điều kiện lắp đặt của đường ống.
Đường ống phải được cố định ổn định, hạn chế rung động và biến dạng trong quá trình vận hành. Các vị trí xuyên tường, xuyên sàn cần được xử lý phù hợp với yêu cầu kỹ thuật và chống thấm.
Thi công đường ống cấp nước
Đường ống cấp được lắp đặt theo đúng tuyến và cao độ thiết kế. Các mối nối phải thực hiện đúng kỹ thuật đối với từng loại vật liệu.
Van, bơm và phụ kiện cần được bố trí tại những vị trí thuận lợi cho vận hành và bảo trì.
Thi công đường ống thoát nước
Đường ống thoát cần kiểm soát cao độ, độ dốc và hướng dòng chảy. Các vị trí chuyển hướng, cửa thăm và điểm cần bảo trì phải được bố trí phù hợp.

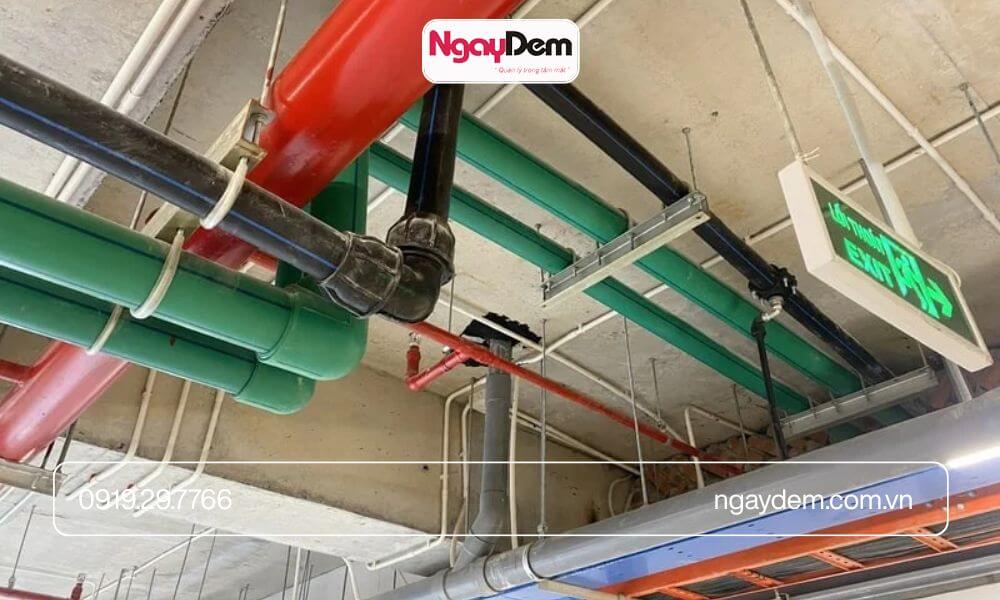

Biện pháp thi công hệ thống cấp nước sinh hoạt
Hệ thống cấp nước sinh hoạt thường gồm tuyến chính, đường ống phân phối, đường ống đứng, đường ống nhánh, van, bơm và các thiết bị liên quan.
Sau khi xác định tuyến, nhà thầu tiến hành lắp đặt giá đỡ và đường ống theo bản vẽ. Tại khu vực có bơm hoặc thiết bị cơ điện cần phối hợp đồng thời giữa đường ống và nguồn điện cấp.
Sau khi hoàn thiện, hệ thống được kiểm tra và thử áp theo yêu cầu của thiết kế, vật liệu ống, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng. Không nên sử dụng một giá trị thử áp cố định cho mọi công trình.
Xem thêm: Công Ty Lắp Đặt Điện Nước Trọn Gói | Nhà Thầu Ngày Đêm

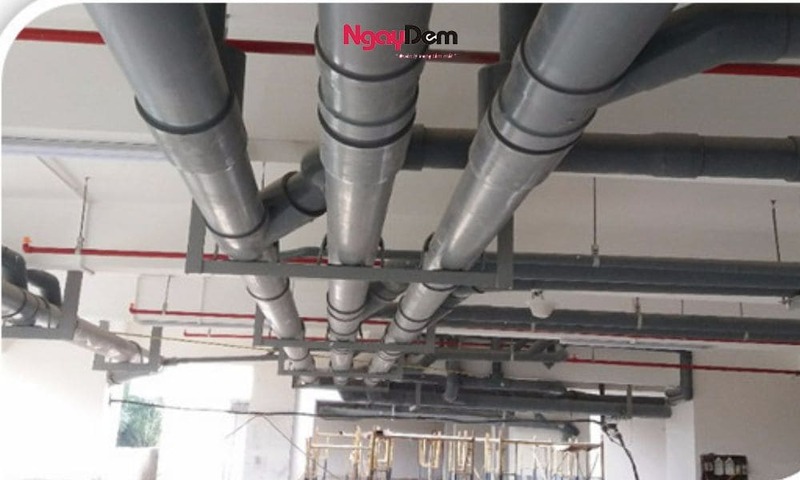

Biện pháp thi công hệ thống thoát nước và thoát nước thải
Thi công đường ống theo cao độ và độ dốc
Đường ống thoát tự chảy phải bảo đảm cao độ và độ dốc phù hợp. Sai lệch có thể gây đọng nước, thoát chậm hoặc không bảo đảm cao độ đấu nối.
Lắp đặt phễu thu, bẫy nước và cửa thăm
Phễu thu phải đúng vị trí và cao độ. Khu vực cần ngăn mùi phải bố trí bẫy nước phù hợp. Cửa thăm cần đặt tại vị trí thuận tiện kiểm tra và bảo trì.
Thi công hố ga và tuyến thoát ngoài nhà
Hệ thống ngoài nhà phải được triển khai đồng bộ giữa tuyến ống, hố ga và cao độ khu vực xung quanh. Các điểm kết nối cần được xử lý kín để hạn chế rò rỉ.
Phân tách được nguồn nước mưa và nước thải
Nước mưa và nước thải cần được tổ chức theo đúng sơ đồ thoát nước của dự án, hạn chế quá tải và thuận lợi cho quá trình xử lý nước thải.
Thử kín và kiểm tra khả năng thoát
Trước nghiệm thu, đường ống cần được kiểm tra độ kín và khả năng thoát theo yêu cầu kỹ thuật của dự án.

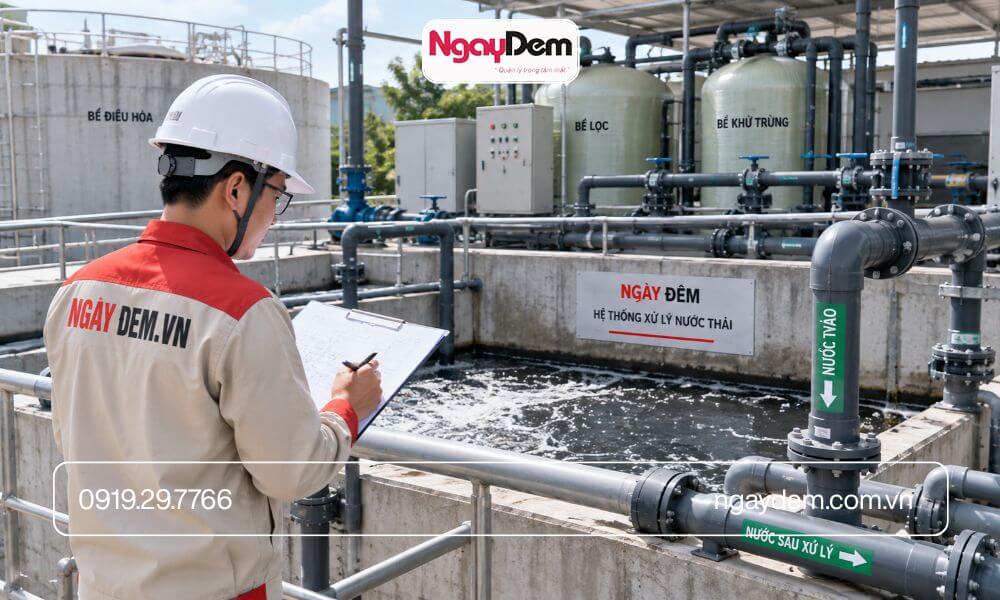

Biện pháp thi công hệ thống xử lý nước thải nếu có
Hệ thống xử lý nước thải là một hệ thống liên ngành giữa xây dựng, đường ống, cơ khí, điện và điều khiển.
Khảo sát lưu lượng và đặc tính nước thải
Cần xác định lưu lượng, nguồn phát sinh và đặc tính nước thải để lựa chọn công suất bể, bơm, đường ống và thiết bị phù hợp.
Lắp đặt bể và đường ống công nghệ
Bể phải được kiểm tra kích thước, cao độ và khả năng chống thấm. Đường ống công nghệ triển khai theo sơ đồ công nghệ và đúng hướng dòng chảy.
Lắp đặt bơm và thiết bị xử lý
Bơm, máy thổi khí, thiết bị khuấy và các thiết bị xử lý phải được lắp đúng vị trí, kiểm tra nền móng, giá đỡ và kết nối đường ống.
Lắp đặt điện điều khiển
Tủ điện, cáp nguồn, thiết bị bảo vệ, cảm biến và tín hiệu điều khiển phải được phối hợp đồng bộ để hệ thống vận hành đúng trình tự công nghệ.
Vận hành hệ thống và nghiệm thu, bàn giao hệ thống
Cần kiểm tra không chỉ từng thiết bị mà cả khả năng phối hợp của toàn bộ hệ thống: đường ống, bơm, điện động lực, điều khiển và chế độ vận hành.
FAQ về biện pháp thi công điện nước
Biện pháp thi công điện nước gồm những nội dung gì?
Biện pháp thường gồm phạm vi công việc, hồ sơ áp dụng, vật tư, nhân lực, thiết bị, trình tự thi công, kiểm soát chất lượng, an toàn, thử nghiệm, nghiệm thu và hoàn công.
Biện pháp thi công hệ thống điện cần kiểm tra gì trước khi đóng điện?
Cần kiểm tra tuyến cáp, đầu nối, tủ điện, thiết bị bảo vệ, thông mạch, cách điện, tiếp địa và các yêu cầu kỹ thuật khác của dự án.
Hệ thống cấp nước có bắt buộc thử áp trước khi nghiệm thu không?
Đối với hệ thống cấp nước chịu áp, thử áp là bước kiểm tra quan trọng. Áp lực và thời gian thử phải căn cứ vào loại ống, thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng.
Khi nào cần thử kín đường ống thoát nước?
Cần thực hiện theo yêu cầu kỹ thuật của dự án, đặc biệt với các tuyến cần kiểm tra độ kín trước khi che khuất và nghiệm thu.
Chủ đầu tư cần cung cấp hồ sơ gì để lập biện pháp thi công?
Thông thường cần hồ sơ thiết kế, kiến trúc, kết cấu liên quan, yêu cầu kỹ thuật, tiến độ, phạm vi công việc và các tiêu chuẩn áp dụng. Nhà thầu cũng cần khảo sát thực tế để hoàn thiện phương án phù hợp.
Do khối lượng và mức độ phức tạp của mỗi dự án khác nhau, báo giá thi công điện nước cần được xác định dựa trên diện tích, loại công trình, phạm vi hệ thống, vật tư và điều kiện thi công thực tế. Liên hệ đội ngũ kỹ sư của Ngày Đêm để được tư vấn biện pháp thi công điện nước phù hợp nhất cho công trình của mình.
