Bạn đang tìm kiếm bản vẽ biện pháp thi công hệ thống thoát nước để tham khảo và triển khai hồ sơ kỹ thuật? Bài viết chia sẻ miễn phí những bản vẽ liên quan đến hệ thống thoát nước, thoát nước thải và hệ thống xử lý nước thải, giúp bạn tham khảo cách bố trí tuyến ống, cấu tạo hố ga, sơ đồ công nghệ và vị trí lắp đặt thiết bị.
Bản vẽ biện pháp thi công hệ thống thoát nước tham khảo

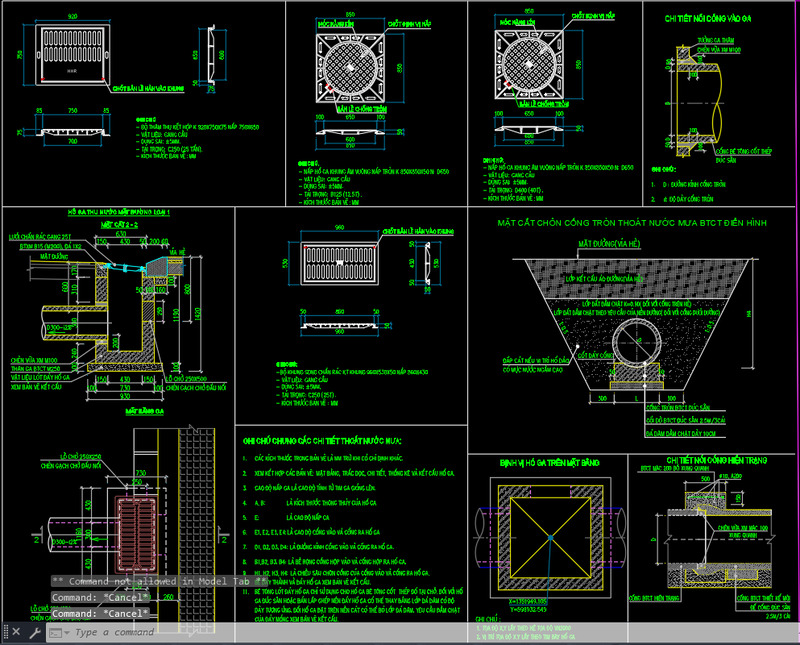

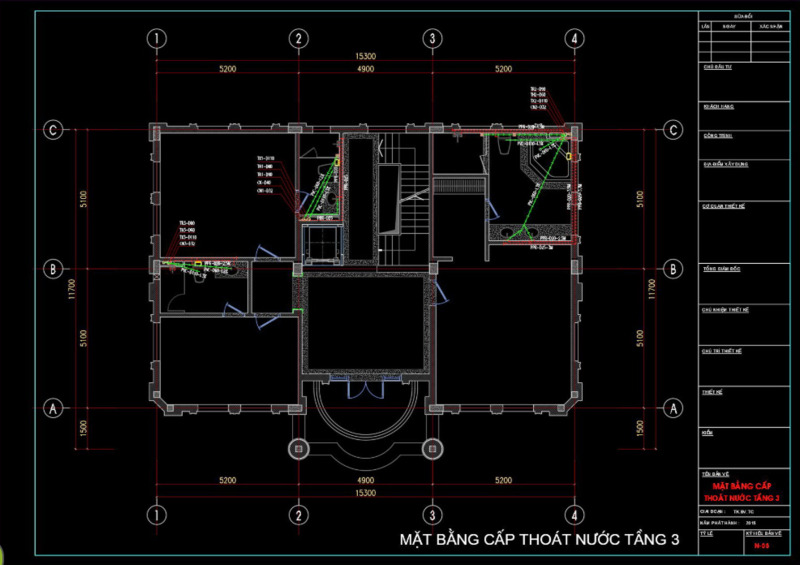

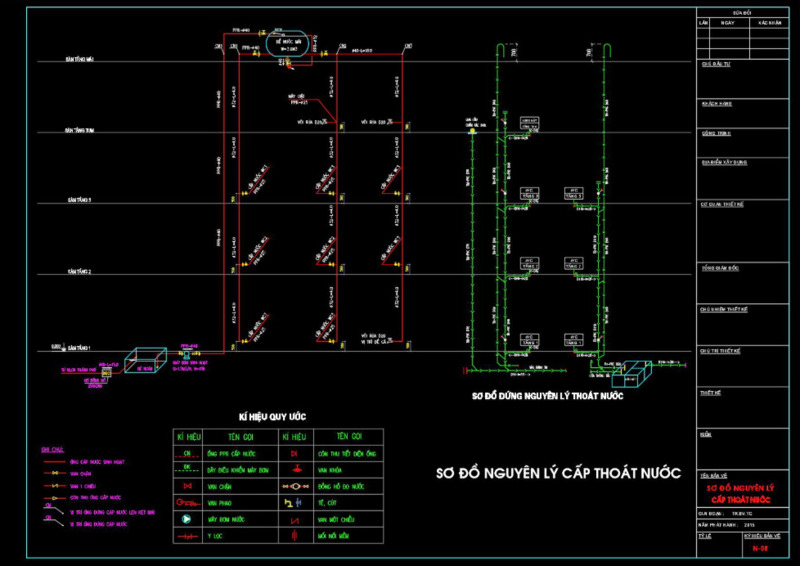

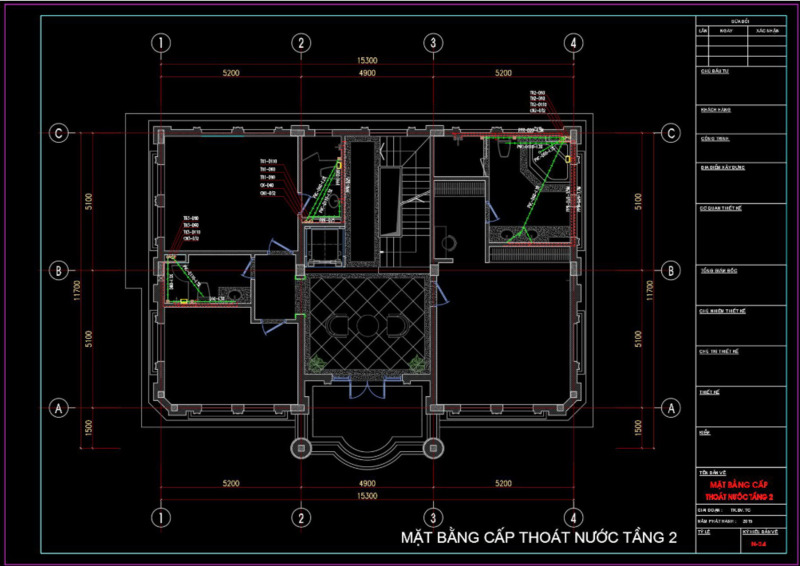

Một số bản vẽ biện pháp thi công hệ thống thoát nước để mọi người tham khảo. Bản vẽ chi tiết hố ga thoát nước mưa, thoát nước nhà nhiều tầng…
Bản vẽ biện pháp thi công hệ thống thoát nước thải tham khảo

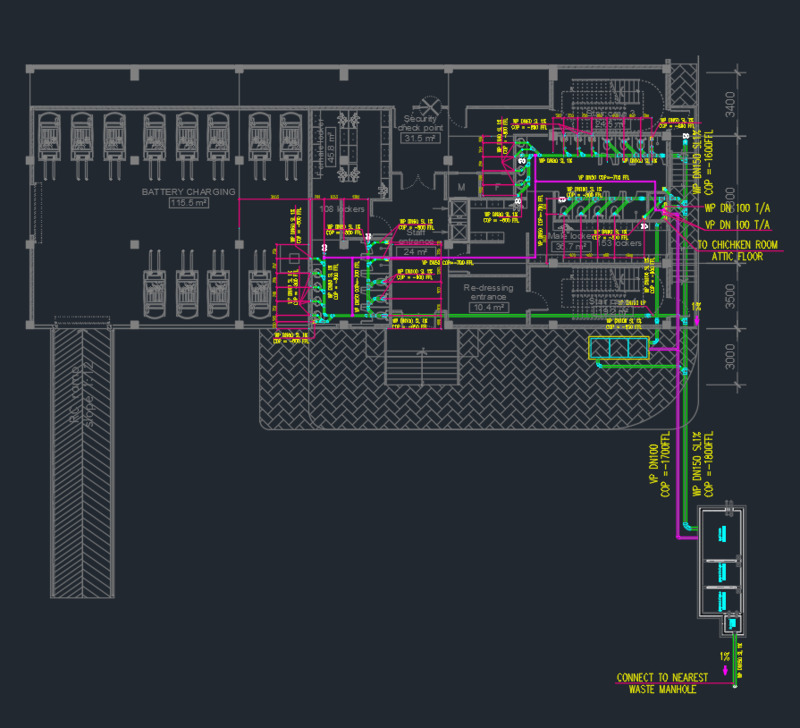

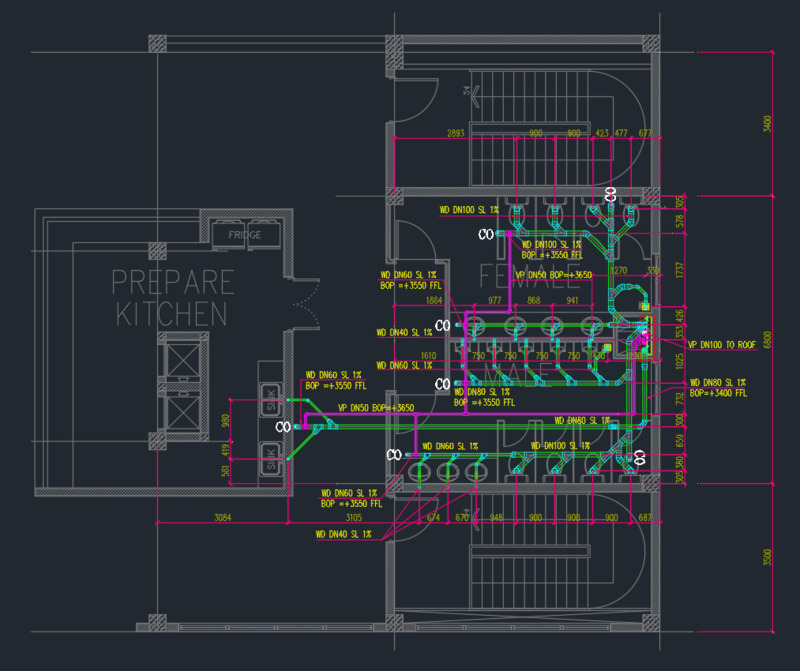

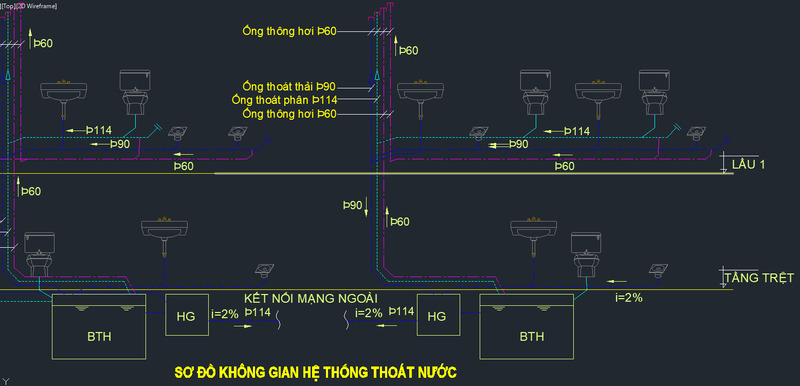

Chia sẻ bản vẽ chi tiết biện pháp thi công hệ thống thoát nước thải. Bản vẽ thi công thoát nước thải và thoát hơi cho công trình.
Một số biện pháp thi công hệ thống xử lý nước thải tham khảo

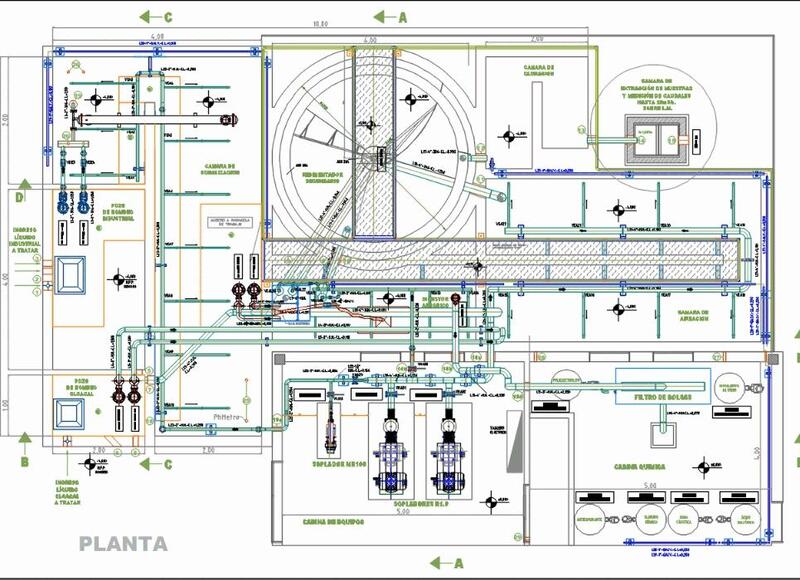

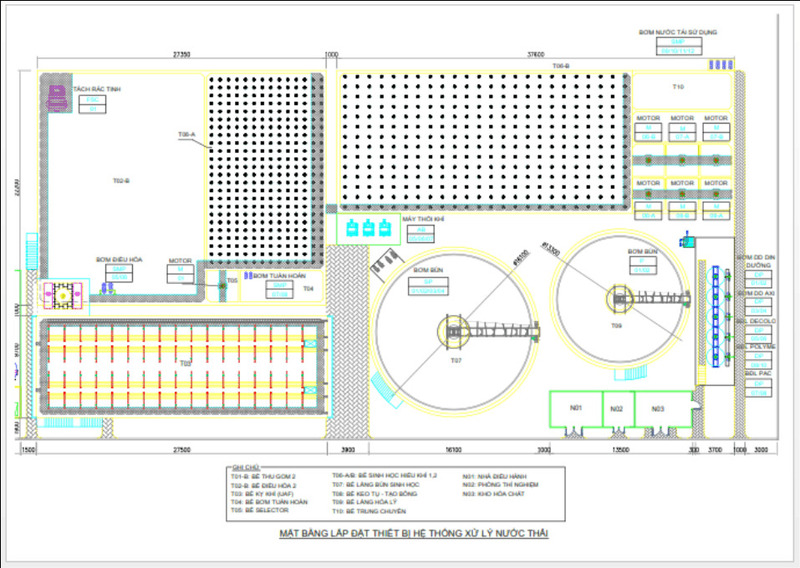

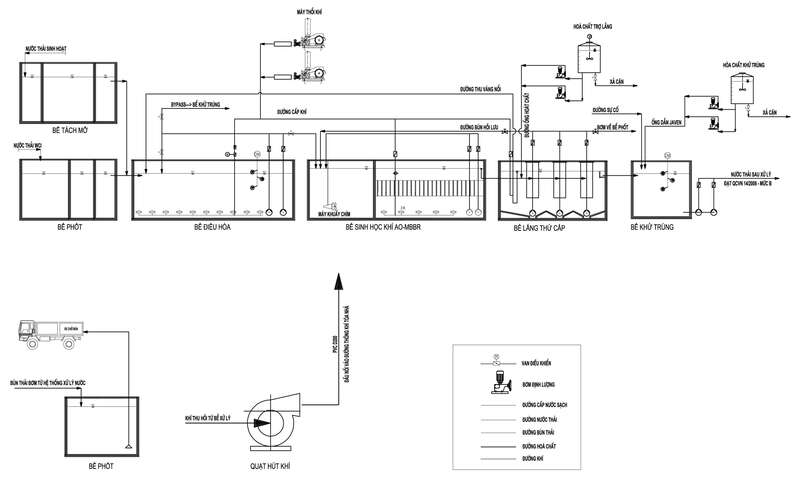

Bản vẽ biện pháp thi công hệ thống xử lý nước thải bao gồm: Sơ đồ công nghệ xử lý, mặt bằng trạm xử lý nước thải, bản vẽ bố trí bể và thiết bị xử lý…
Cách lựa chọn bản vẽ bản vẽ biện pháp thi công hệ thống thoát nước phù hợp
Mỗi loại tài liệu đáp ứng một nhu cầu khác nhau. Trước khi tải, nên xác định mục đích sử dụng để tránh mất thời gian với những file không phù hợp.
| Nhu cầu | Tài liệu nên xem trước |

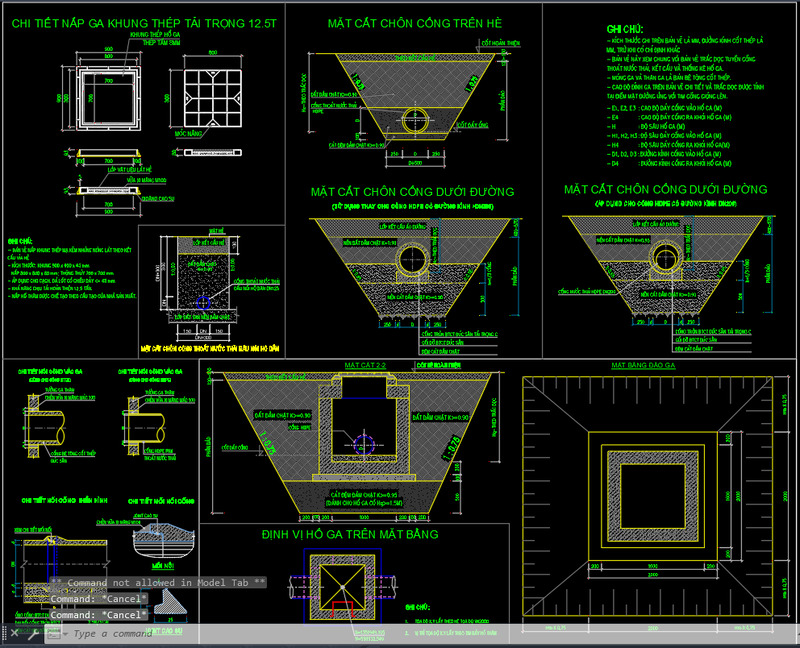

| Tham khảo cấu tạo hố ga | Bản vẽ hố ga thoát nước thải |
| Tham khảo hồ sơ thoát nước nhà ở | Bản vẽ cấp thoát nước nhà phố |
| Tìm block, phụ kiện CAD | Thư viện CAD cấp thoát nước |
| Xem chi tiết ga thu sàn và thoát nước mưa | Bản vẽ CAD ga thu sàn |
| Nghiên cứu chi tiết cấu tạo và đấu nối | Bản vẽ hố ga và hệ thống đấu nối |
Nếu mục tiêu là lập biện pháp thi công hệ thống thoát nước, bạn cần kiểm tra xem bộ hồ sơ có đủ các thành phần cần thiết hay không. Một bản vẽ mặt bằng hoặc chi tiết hố ga riêng lẻ thường chưa đủ để thay thế hồ sơ biện pháp thi công cho công trình.
Tham khảo: Hướng dẫn cách đọc bản vẽ biện pháp thi công điện nước
Lưu ý trước khi sử dụng bản vẽ tải miễn phí
Các bản vẽ được chia sẻ chỉ mang hình thức làm tài liệu tham khảo, nghiên cứu. Không dùng những mẫu chia sẻ này để làm cơ sở triển khai hồ sơ mới.
Trước khi đưa bản vẽ vào công trình, cần kiểm tra:
- Nguồn gốc và quyền sử dụng: Xác định đơn vị chia sẻ, điều kiện sử dụng và quyền chỉnh sửa hoặc phát hành lại.
- Đúng loại hệ thống: Phân biệt thoát nước mưa, thoát nước thải sinh hoạt và các hệ thống thoát nước chuyên dụng.
- Thông số kỹ thuật: Đối chiếu đường kính, cao độ, độ dốc, vật liệu và cấu tạo theo thiết kế được phê duyệt.
- Tính đầy đủ: Xác định tài liệu là thư viện CAD, bản vẽ thiết kế hay hồ sơ biện pháp thi công hoàn chỉnh.
- Tính an toàn của file: Tải từ nguồn tin cậy, kiểm tra file nén trước khi giải nén và không chạy các chương trình lạ đi kèm.
Không nên lấy thông số từ một bản vẽ mẫu rồi áp dụng nguyên trạng cho công trình khác. Hồ sơ sử dụng tại công trường phải phù hợp với điều kiện thực tế, yêu cầu kỹ thuật và quy trình phê duyệt của dự án.
Kết luận
Những bản vẽ biện pháp thi công hệ thống thoát nước được ngaydem.com.vn chia sẻ miễn phí chỉ có thể dùng làm tài liệu tham khảo ban đầu. Để lập biện pháp thi công hệ thống thoát nước cho một dự án cụ thể, cần lựa chọn bản vẽ đúng phạm vi, kiểm tra các thông số và hoàn thiện hồ sơ theo yêu cầu công trình, thay vì sử dụng bản vẽ mẫu như tài liệu thi công đã được phê duyệt.
