Cách thi công hệ thống điện đúng kỹ thuật gồm những công đoạn nào?
Thi công hệ thống điện đúng kỹ thuật giúp cấp điện ổn định, hạn chế sự cố chập cháy và tạo điều kiện thuận lợi cho công tác kiểm tra, bảo trì sau này. Để đạt được các yêu cầu này, từng công đoạn cần được thực hiện theo hồ sơ thiết kế, đúng chủng loại vật tư và có kiểm tra trước khi chuyển sang bước tiếp theo.
Thông thường, cách thi công hệ thống điện được triển khai theo trình tự:
- Kiểm tra bản vẽ, xác định tuyến dây và vị trí thiết bị điện.
- Định vị, lắp đặt ống luồn dây và hệ thống máng cáp.
- Kéo dây dẫn, phân chia mạch điện và đánh dấu đầu dây.
- Lắp đặt tủ điện, các thiết bị đóng cắt và bảo vệ tự động.
- Lắp đặt công tắc, ổ cắm, đèn chiếu sáng và thiết bị sử dụng điện.
- Đấu nối, kiểm tra cách điện, liên tục dây bảo vệ và các chức năng bảo vệ liên quan.
- Nghiệm thu, hoàn thiện hồ sơ và đưa hệ thống vào vận hành.
Trình tự thực tế có thể thay đổi tùy loại công trình, phương pháp đi dây âm tường hay đi nổi, cũng như yêu cầu kỹ thuật của từng hệ thống. Các công việc liên quan đến đấu nối và thử nghiệm điện cần do người có chuyên môn thực hiện, với biện pháp an toàn phù hợp.
Xem thêm: Hướng dẫn thi công hệ thống nước đúng tiêu chuẩn cho mọi công trình
Trước khi thi công hệ thống điện cần chuẩn bị những gì?

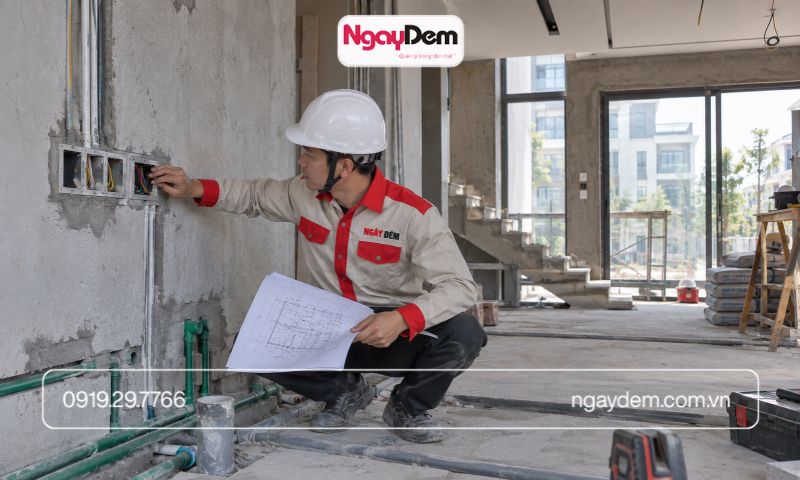

Kiểm tra bản vẽ hệ thống điện và xác định vị trí lắp đặt thiết bị
Trước khi thi công, cần đối chiếu bản vẽ điện với điều kiện thực tế tại công trường. Các nội dung cần xác định gồm:
- Vị trí tủ điện tổng, tủ điện nhánh và các điểm cấp nguồn.
- Tuyến ống luồn dây, máng cáp, thang cáp và đường đi của cáp điện.
- Vị trí công tắc, ổ cắm, đèn chiếu sáng và thiết bị sử dụng điện.
- Tuyến dây cấp nguồn cho các phụ tải riêng biệt.
- Vị trí nối đất bảo vệ và các điểm đấu nối theo thiết kế.
- Các vị trí đi ống xuyên tường, xuyên sàn và hộp kỹ thuật.
Việc xác định tuyến điện cần được thực hiện trước khi đóng trần, trát tường hoặc hoàn thiện bề mặt. Nếu phát hiện vị trí thiết bị không phù hợp với thực tế, cần thống nhất phương án điều chỉnh trước khi lắp đặt, tránh phải đục phá hoặc kéo lại dây sau này.
Kiểm tra dây dẫn và vật tư điện
Dây dẫn, ống luồn, máng cáp, tủ điện và thiết bị bảo vệ phải phù hợp với thiết kế và điều kiện làm việc của hệ thống.
Cần kiểm tra lại vật tư kỹ càng:
- Tiết diện, loại dây dẫn và cấp điện áp theo hồ sơ thiết kế.
- Tình trạng lớp cách điện, vỏ cáp và đầu dây.
- Kích thước, vật liệu và độ nguyên vẹn của ống luồn dây.
- Khả năng chịu tải và thông số của thiết bị đóng cắt, bảo vệ.
- Khả năng tương thích giữa các thiết bị, phụ kiện và phương pháp đấu nối.
- Hồ sơ chất lượng, nguồn gốc vật tư theo yêu cầu của dự án.
Không nên chọn dây dẫn chỉ dựa vào kích thước hoặc giá thành. Việc xác định tiết diện dây phải xét đến dòng điện tải, phương pháp lắp đặt, chiều dài tuyến, điều kiện tản nhiệt, độ sụt áp và các yêu cầu bảo vệ liên quan.
Chuẩn bị dụng cụ hỗ trợ thi công và biện pháp an toàn
Tùy phạm vi công việc, dụng cụ có thể gồm máy cắt và uốn ống, dụng cụ kéo dây, kìm tuốt dây, dụng cụ bấm đầu cốt, thiết bị đo điện và dụng cụ lắp đặt tủ điện.
Trước khi thi công, cần xác định nguồn điện liên quan, tổ chức cô lập nguồn, ngăn đóng điện trở lại ngoài ý muốn và kiểm tra xác nhận không còn điện bằng thiết bị phù hợp. Không được dựa vào việc công tắc đang ở trạng thái tắt để kết luận mạch đã an toàn.
Đối với công trình đang vận hành, việc làm việc gần các phần mang điện phải tuân thủ quy trình an toàn điện và được người có thẩm quyền cho phép.
Hướng dẫn lắp đặt ống luồn dây và máng cáp điện

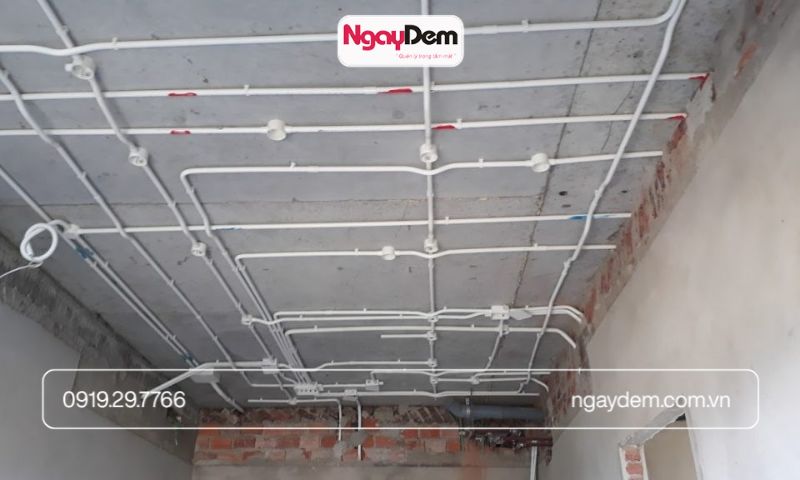

Định vị tuyến ống luồn dây
Với hệ thống điện âm tường hoặc âm sàn, cần xác định vị trí hộp công tắc, hộp ổ cắm, hộp nối và tuyến ống theo bản vẽ. Tuyến ống cần có đường đi hợp lý, hạn chế các đoạn uốn gấp và bảo đảm khả năng kéo, thay thế dây dẫn khi cần.
Khi lắp đặt, cần chú ý:
- Sử dụng ống có kích thước và đặc tính phù hợp với dây dẫn.
- Cố định ống chắc chắn trước khi trát tường hoặc đổ bê tông.
- Bảo vệ đầu ống để tránh vữa, bụi và dị vật lọt vào.
- Bố trí hộp nối hoặc điểm tiếp cận tại các vị trí cần thiết.
- Kiểm tra các đoạn cong, điểm giao nhau và vị trí xuyên kết cấu.
Không nên bố trí tuyến ống với quá nhiều đoạn cong liên tiếp khiến việc kéo dây khó khăn. Các vị trí xuyên tường, xuyên sàn cần có giải pháp bảo vệ phù hợp với điều kiện công trình.

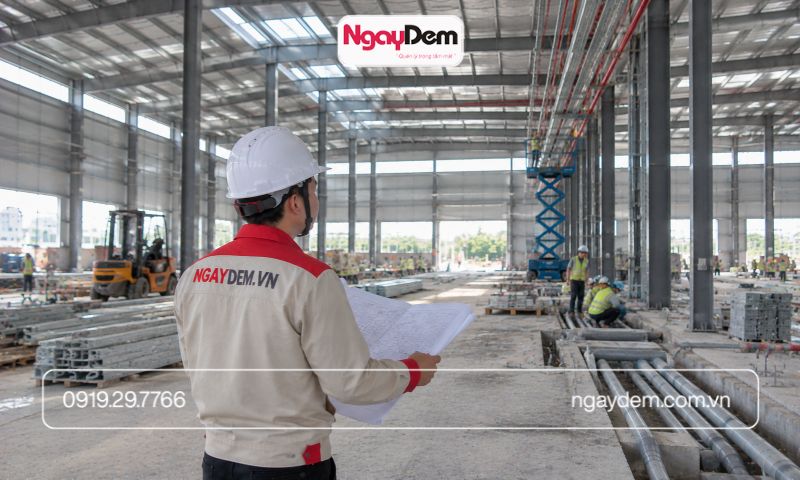

Lắp đặt ống luồn dây âm tường, âm sàn
Sau khi định vị, tiến hành lắp đặt ống và hộp kỹ thuật theo tuyến đã thống nhất. Các mối nối phải được ghép chắc chắn, tránh tình trạng ống bị tuột, bẹp hoặc biến dạng trong quá trình xây dựng.
Với đường ống đặt trong sàn hoặc bê tông, cần kiểm tra vị trí và cố định trước khi đổ bê tông để tránh xê dịch. Không tự ý khoan cắt kết cấu chịu lực để tạo đường đi cho ống điện nếu chưa được xem xét và chấp thuận theo quy trình của dự án.
Trước khi che khuất, cần kiểm tra tính liên tục của tuyến ống, khả năng thông suốt, vị trí hộp và độ chắc chắn của các điểm cố định.

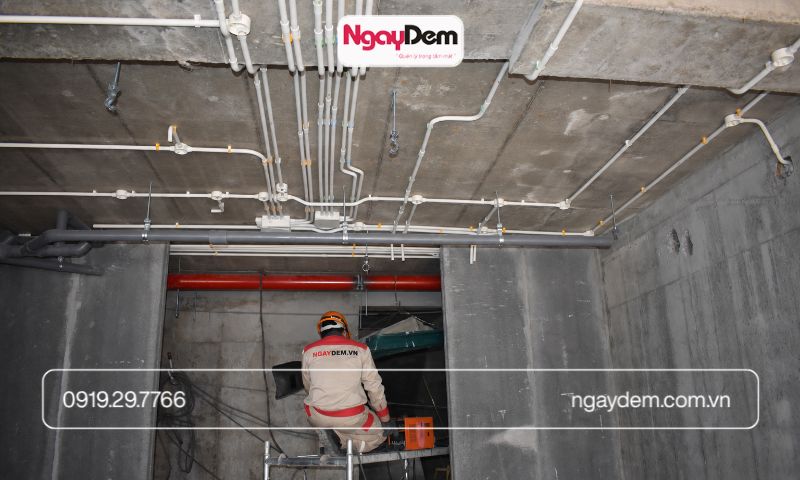

Lắp đặt máng cáp và thang cáp
Đối với công trình có nhiều tuyến dây hoặc cáp điện, máng cáp và thang cáp giúp tổ chức đường đi, hỗ trợ cố định và thuận tiện cho việc kiểm tra sau này.
Khi thi công, cần xác định vị trí giá đỡ, khoảng cách giữa các điểm treo và phương pháp liên kết theo thiết kế. Máng cáp phải được lắp chắc chắn, không bị võng quá mức hoặc có cạnh sắc gây hư hại lớp vỏ cáp.
Tại các đoạn chuyển hướng, nối tiếp hoặc giao cắt, cần sử dụng phụ kiện phù hợp và bảo đảm bán kính uốn của cáp theo yêu cầu nhà sản xuất. Không để tải trọng cáp vượt quá khả năng chịu tải của hệ thống đỡ.
Việc phân tách cáp điện lực với cáp tín hiệu, điều khiển hoặc các hệ thống khác cần tuân theo thiết kế và yêu cầu kỹ thuật áp dụng cho công trình.
Tham khảo: Cách thi công điện nước dân dụng an toàn, đúng kỹ thuật
Hướng dẫn kéo dây và phân chia mạch điện
Kiểm tra tuyến ống trước khi kéo dây
Trước khi kéo dây, cần kiểm tra tuyến ống đã hoàn thiện, không bị bẹp, tắc hoặc có vật sắc gây hư hỏng lớp cách điện. Đầu ống và hộp kỹ thuật cần được làm sạch.
Dây dẫn phải được lựa chọn đúng chủng loại, tiết diện và chiều dài theo hồ sơ thiết kế. Không kéo dây khi tuyến ống chưa được kiểm tra hoặc còn nguy cơ gây mắc, xoắn và trầy xước dây.
Trong quá trình kéo, cần kiểm soát lực kéo và tránh làm hỏng lớp cách điện. Nếu dây bị trầy xước, biến dạng hoặc có dấu hiệu hư hỏng, cần đánh giá và thay thế khi cần thiết, không tự ý che giấu khuyết tật.
Kéo dây theo từng mạch
Dây dẫn cần được kéo theo từng mạch đã xác định trong bản vẽ, phân biệt rõ mạch chiếu sáng, ổ cắm, phụ tải riêng và các mạch khác theo thiết kế.
Tại đầu dây và tủ điện, cần đánh dấu để nhận diện mạch, giúp việc đấu nối và kiểm tra thuận tiện hơn. Không nên kéo nhiều dây không được phân loại vào cùng một tuyến rồi mới xác định chức năng tại công đoạn đấu nối.
Khi kéo dây, cần tránh kéo căng quá mức, xoắn dây hoặc để dây bị kẹt tại các điểm cong. Đầu dây cần có chiều dài phù hợp cho thao tác đấu nối và được bảo vệ khỏi bụi bẩn, ẩm ướt trong quá trình thi công.
Phân chia mạch và kiểm soát tiết diện dây
Mỗi mạch điện cần được thiết kế và lắp đặt phù hợp với loại phụ tải, dòng điện làm việc, điều kiện lắp đặt và thiết bị bảo vệ tương ứng.
Không nên sử dụng một mạch duy nhất cho nhiều phụ tải không phù hợp với thiết kế hoặc vượt khả năng mang tải của dây dẫn. Các thiết bị có yêu cầu cấp nguồn riêng cần được bố trí mạch và thiết bị bảo vệ theo hồ sơ kỹ thuật.
Khi có thay đổi về công suất hoặc vị trí thiết bị, cần đánh giá lại dây dẫn, thiết bị bảo vệ và điều kiện vận hành trước khi điều chỉnh. Không tự ý tăng dòng định mức của thiết bị bảo vệ chỉ để tránh hiện tượng ngắt điện khi quá tải.
Cách lắp đặt tủ điện và thiết bị bảo vệ
Lắp đặt tủ điện
Tủ điện cần được bố trí tại vị trí phù hợp với thiết kế, thuận tiện cho thao tác, kiểm tra và bảo trì. Không gian phía trước và xung quanh tủ cần đáp ứng yêu cầu tiếp cận an toàn và điều kiện lắp đặt.
Khi lắp đặt tủ điện các kỹ sư cần kiểm tra:
- Vị trí theo thiết bị của tủ.
- Tình trạng vỏ tủ, cửa tủ và các chi tiết bảo vệ.
- Lỗ vào cáp, đầu nối và giải pháp chống bụi, ẩm theo điều kiện sử dụng.
- Cách bố trí thiết bị bên trong so với sơ đồ nguyên lý.
- Nhãn mạch, ký hiệu thiết bị và khả năng tiếp cận khi bảo trì.
Tủ điện cần được giữ sạch trong suốt quá trình thi công. Tránh để bụi, nước, mạt kim loại hoặc vật lạ lọt vào bên trong.
Lắp đặt aptomat và thiết bị đóng cắt bảo vệ
Thiết bị đóng cắt và bảo vệ phải phù hợp với sơ đồ thiết kế, đặc tính phụ tải và yêu cầu bảo vệ của mạch điện.
Khi lắp đặt, cần kiểm tra đúng chủng loại, số cực, dòng định mức, khả năng cắt và các thông số liên quan. Thiết bị phải được cố định chắc chắn, lắp đúng vị trí và đấu nối theo hướng dẫn của nhà sản xuất.
Không lựa chọn thiết bị chỉ dựa trên dòng định mức. Khả năng cắt, đặc tính bảo vệ, điều kiện ngắn mạch và sự phối hợp giữa các cấp bảo vệ cũng cần được xem xét theo thiết kế.
Với thiết bị chống dòng rò hoặc các thiết bị bảo vệ đặc biệt, cần xác nhận đúng loại thiết bị và phương án đấu nối theo yêu cầu hệ thống. Việc lắp đặt không đúng có thể làm giảm hiệu quả bảo vệ hoặc gây vận hành không mong muốn.
Tìm hiểu thêm: MCB Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn MCB Đúng Kỹ Thuật
Đấu nối dây trong tủ điện
Trước khi đấu nối, cần xác nhận mạch đã được cô lập an toàn. Đầu dây được xử lý bằng dụng cụ phù hợp, sử dụng đầu cốt hoặc phụ kiện kết nối theo yêu cầu của thiết bị.
Các điểm đấu nối cần bảo đảm tiếp xúc tốt, đúng sơ đồ và được siết theo hướng dẫn của nhà sản xuất. Không để phần dẫn điện hở ra ngoài phạm vi bảo vệ hoặc để dây bị kẹp, gập tại vị trí không phù hợp.
Sau khi đấu nối, cần kiểm tra nhãn mạch, sơ đồ kết nối, tình trạng cách điện và độ chắc chắn của các điểm đấu. Các phép kiểm tra và thao tác đóng điện thử phải được thực hiện theo quy trình an toàn.
Hướng dẫn lắp đặt công tắc, ổ cắm và đèn chiếu sáng
Lắp đặt hộp công tắc và ổ cắm
Vị trí công tắc và ổ cắm cần theo bản vẽ, phù hợp với công năng sử dụng và yêu cầu của từng khu vực. Hộp âm tường phải được cố định chắc chắn, đặt đúng cao độ thiết kế và không bị nghiêng hoặc lún vào lớp hoàn thiện.
Khi lắp thiết bị, cần kiểm tra đầu dây, ký hiệu cực đấu nối và hướng dẫn của nhà sản xuất. Thiết bị phải được cố định chắc chắn, mặt che lắp khít và không có phần dẫn điện hở.
Đối với khu vực ẩm ướt hoặc vị trí có nguy cơ tiếp xúc với nước, cần sử dụng thiết bị và giải pháp bảo vệ phù hợp với điều kiện môi trường, vị trí lắp đặt và yêu cầu thiết kế.

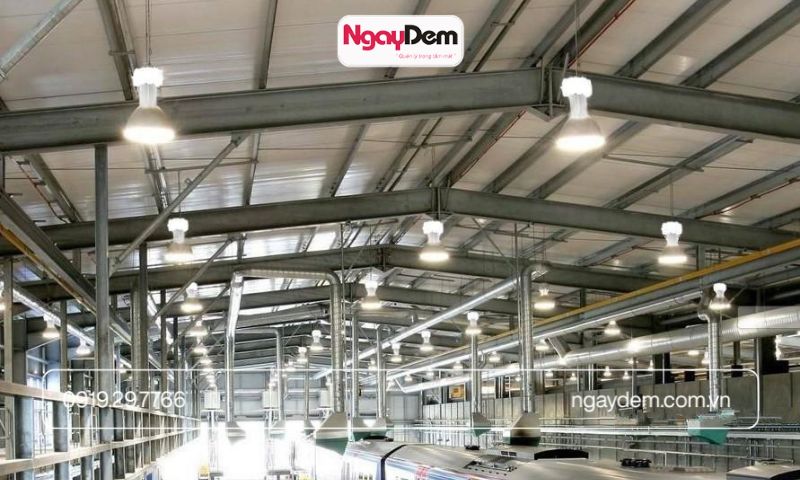

Lắp đặt đèn chiếu sáng
Đèn chiếu sáng cần được lắp đúng vị trí, phương thức cố định và yêu cầu kỹ thuật của từng loại thiết bị. Với đèn lắp trên trần, cần bảo đảm kết cấu đỡ đủ khả năng chịu tải và không để trọng lượng đèn truyền lên dây điện.
Trước khi lắp, cần kiểm tra nguồn cấp, phụ kiện, driver hoặc bộ điều khiển nếu có. Đối với khu vực ngoài trời hoặc môi trường đặc biệt, cần lựa chọn thiết bị có đặc tính bảo vệ phù hợp.
Sau khi hoàn thiện, cần kiểm tra hoạt động của đèn, công tắc và các mạch điều khiển liên quan. Nếu đèn không sáng, nhấp nháy hoặc hoạt động không ổn định, cần kiểm tra nguyên nhân trước khi đưa hệ thống vào sử dụng.
Xem thêm: Biện Pháp Thi Công Hệ Thống Điện Và Điện Chiếu Sáng Chi Tiết
Kiểm tra an toàn và nghiệm thu hệ thống điện
Kiểm tra trước khi đóng điện
Trước khi cấp điện, cần rà soát toàn bộ hệ thống theo hồ sơ thiết kế và kế hoạch kiểm tra đã được phê duyệt. Các nội dung quan trọng gồm:
- Kiểm tra sơ đồ đấu nối và nhận diện các mạch.
- Kiểm tra tình trạng dây dẫn, đầu cốt và các điểm kết nối.
- Kiểm tra cách điện của mạch theo phương pháp phù hợp.
- Kiểm tra tính liên tục của dây bảo vệ và hệ thống nối đất theo thiết kế.
- Kiểm tra thiết bị đóng cắt, bảo vệ và các liên kết liên quan.
- Xác nhận tủ điện, hộp nối và các phần dẫn điện đã được che chắn an toàn.
Các phép đo phải được thực hiện bằng thiết bị phù hợp, bởi người có chuyên môn và theo điều kiện thử nghiệm quy định. Khi đo cách điện, cần cô lập hoặc xử lý các thiết bị điện tử nhạy cảm theo hướng dẫn của nhà sản xuất để tránh gây hư hỏng.
Kiểm tra thiết bị bảo vệ và vận hành thử
Sau khi các bước kiểm tra ban đầu đạt yêu cầu, tiến hành đóng điện và vận hành thử theo trình tự đã được phê duyệt.
Cần kiểm tra hoạt động của thiết bị đóng cắt, công tắc, ổ cắm, đèn chiếu sáng và các phụ tải liên quan. Những thiết bị có chức năng bảo vệ cần được kiểm tra bằng phương pháp phù hợp; không thử bằng cách tạo ra sự cố nguy hiểm hoặc gây ngắn mạch chủ động.
Nếu xuất hiện tiếng kêu bất thường, mùi khét, phát nhiệt, thiết bị bảo vệ tác động hoặc thông số vận hành không phù hợp, cần ngừng vận hành, cô lập nguồn an toàn và xác định nguyên nhân trước khi tiếp tục.
Hoàn thiện hồ sơ nghiệm thu
Hồ sơ nghiệm thu hệ thống điện có thể bao gồm bản vẽ hoàn công, sơ đồ tủ điện, danh mục thiết bị, hồ sơ vật tư, kết quả đo kiểm và biên bản vận hành thử theo yêu cầu của dự án.
Nhãn mạch, ký hiệu thiết bị và sơ đồ cần thống nhất với hiện trạng lắp đặt. Hồ sơ hoàn công phải phản ánh đúng các thay đổi đã được chấp thuận trong quá trình thi công, giúp công tác vận hành và bảo trì sau này thuận lợi hơn.

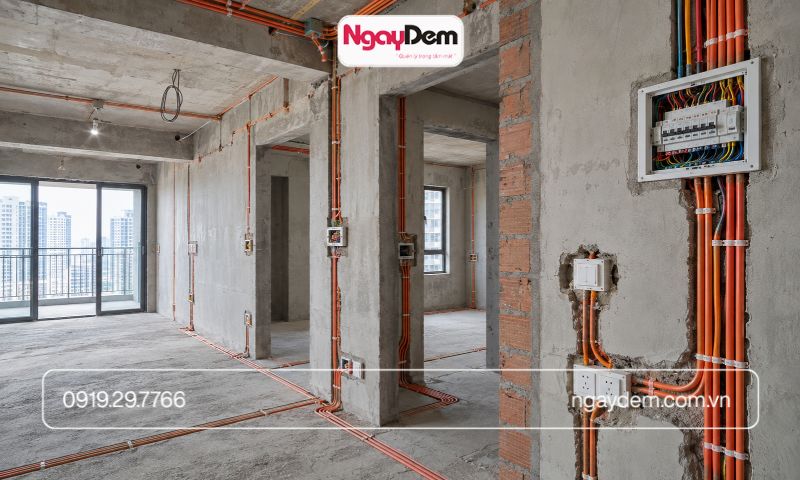

Những lỗi thường mắc phải khi thi công hệ thống điện
| Lỗi kỹ thuật | Hậu quả có thể xảy ra | Cách kiểm soát |
| Ống luồn dây bị bẹp hoặc tắc | Khó kéo dây, nguy cơ hư hỏng cách điện | Kiểm tra tuyến ống trước khi kéo dây |
| Dây dẫn sai tiết diện hoặc chủng loại | Quá nhiệt, sụt áp hoặc không đáp ứng yêu cầu tải | Đối chiếu hồ sơ thiết kế và điều kiện vận hành |
| Đấu nối không chắc chắn | Phát nhiệt, tiếp xúc kém, gián đoạn cấp điện | Kiểm tra đầu cốt và lực siết theo hướng dẫn |
| Thiếu nhãn nhận diện mạch | Khó kiểm tra, sửa chữa và bảo trì | Đánh dấu dây và thiết bị theo sơ đồ |
| Thiết bị bảo vệ không phù hợp | Không bảo vệ đúng yêu cầu khi có sự cố | Kiểm tra thông số và phối hợp bảo vệ |
| Không kiểm tra kỹ càng trước khi đóng điện | Có thể bỏ sót lỗi cách điện hoặc đấu nối | Thực hiện đo kiểm thật kỹ và nghiệm thu đúng theo quy trình |
| Che kín đường ống khi chưa kiểm tra | Khó sửa chữa, phải đục phá hoàn thiện | Kiểm tra và xác nhận trước khi che khuất |
Các lỗi cần được xử lý từ nguyên nhân gốc, không chỉ khắc phục biểu hiện bên ngoài. Đặc biệt, không được đóng điện để thử khi chưa hoàn tất các điều kiện an toàn và kiểm tra bắt buộc.
Căn cứ kỹ thuật khi thi công hệ thống điện
Việc thi công cần tuân thủ hồ sơ thiết kế được phê duyệt, yêu cầu kỹ thuật của dự án, quy định an toàn điện và các tiêu chuẩn, quy chuẩn áp dụng cho loại công trình cụ thể.
Khi lựa chọn căn cứ kỹ thuật, cần xác định đúng phạm vi áp dụng cho hệ thống điện hạ áp, phương pháp lắp đặt dây dẫn, thiết bị bảo vệ, nối đất và kiểm tra trước khi đưa vào sử dụng. Không nên áp dụng một thông số duy nhất cho mọi công trình hoặc sử dụng tiêu chuẩn thiết kế thay thế cho toàn bộ yêu cầu thi công, kiểm tra và nghiệm thu.
Ngoài yêu cầu kỹ thuật, cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất đối với dây cáp, thiết bị đóng cắt, tủ điện và các thiết bị điện liên quan. Nếu có khác biệt giữa điều kiện thực tế và hồ sơ thiết kế, cần xử lý theo quy trình phê duyệt thay đổi trước khi tiếp tục thi công.
Xem thêm: Tiêu chuẩn thi công và nghiệm thu hệ thống điện
