Thi công hệ thống nước sai kỹ thuật có thể gây rò rỉ âm tường, tắc nghẽn và tốn kém chi phí sửa chữa. Hướng dẫn thi công hệ thống nước dưới đây sẽ giúp bạn nắm rõ cách lắp đặt đường ống cấp thoát nước, kiểm tra độ kín và nghiệm thu đúng kỹ thuật.
Thi công hệ thống nước đúng tiêu chuẩn cần đáp ứng những yêu cầu gì?
Thi công hệ thống nước là quá trình lắp đặt đường ống cấp nước, đường ống thoát nước, van khóa, phụ kiện và các thiết bị liên quan theo hồ sơ thiết kế. Chất lượng thi công ảnh hưởng trực tiếp đến khả năng cấp nước, thoát nước, độ kín của đường ống và khả năng vận hành ổn định của công trình.
Để thi công hệ thống nước đúng kỹ thuật, cần kiểm soát ba yêu cầu chính:
- Đúng tuyến và kích thước: Đường ống được lắp đặt theo bản vẽ, đúng cao độ, đường kính, hướng tuyến và vị trí đấu nối.
- Đúng kỹ thuật lắp đặt: Các mối nối kín, đường ống được cố định chắc chắn, không biến dạng và có khả năng chịu được điều kiện làm việc thiết kế.
- Được kiểm tra trước khi đưa vào sử dụng: Đường ống cấp nước được thử áp phù hợp; đường ống thoát nước được kiểm tra độ kín, khả năng thoát và tình trạng rò rỉ tại các mối nối.
Việc thi công cần căn cứ vào hồ sơ thiết kế được phê duyệt, yêu cầu kỹ thuật của dự án và hướng dẫn của nhà sản xuất vật tư. Không nên áp dụng một thông số kỹ thuật duy nhất cho mọi loại đường ống, bởi yêu cầu đối với ống cấp nước, ống thoát nước, ống nước nóng và hệ thống nước chuyên dụng có thể khác nhau.
Cần chuẩn bị những gì trước khi thi công hệ thống nước
Kiểm tra bản vẽ thi công và xác định tuyến ống
Trước khi lắp đặt, cần rà soát bản vẽ hệ thống cấp nước và thoát nước để xác định:
- Vị trí tuyến ống chính, ống nhánh và các đường ống đứng.
- Đường kính ống, vật liệu, cao độ và hướng tuyến.
- Vị trí van khóa, đồng hồ nước, bơm, bể chứa và các điểm đấu nối.
- Vị trí thiết bị sử dụng nước, phễu thu sàn, hố ga và điểm thoát nước.
- Các vị trí xuyên tường, xuyên sàn, hộp kỹ thuật và khu vực cần chừa lỗ chờ.
Sau khi kiểm tra hồ sơ, tiến hành định vị tuyến ống trên mặt bằng và tại các vị trí lắp đặt thực tế. Nếu phát hiện tuyến ống vướng dầm, cột, kết cấu hoặc không phù hợp với điều kiện hiện trường, cần thống nhất phương án điều chỉnh trước khi thi công.
Không tự ý thay đổi đường kính, cao độ hoặc hướng tuyến chỉ để thuận tiện lắp đặt. Những thay đổi có thể ảnh hưởng đến lưu lượng cấp nước, khả năng thoát nước và việc bảo trì sau này.
Kiểm tra vật tư và phụ kiện
Vật tư sử dụng phải phù hợp với hồ sơ thiết kế và điều kiện làm việc của hệ thống. Khi tiếp nhận, cần kiểm tra:
- Chủng loại, đường kính và chiều dày thành ống theo yêu cầu.
- Tình trạng bề mặt ống, đầu ống và phụ kiện; không sử dụng vật tư nứt, móp méo hoặc hư hỏng.
- Khả năng tương thích giữa ống, phụ kiện nối và phương pháp liên kết.
- Thông số áp lực, nhiệt độ làm việc nếu áp dụng.
- Chứng từ chất lượng và nguồn gốc vật tư theo yêu cầu hợp đồng, hồ sơ dự án.
Ống và phụ kiện cần được bảo quản đúng hướng dẫn của nhà sản xuất, tránh va đập, nhiễm bẩn hoặc tiếp xúc với điều kiện có thể làm suy giảm chất lượng vật liệu.
Chuẩn bị dụng cụ thi công
Tùy loại vật liệu và phương pháp lắp đặt, cần chuẩn bị máy cắt ống, dụng cụ vát mép, thiết bị hàn nhiệt hoặc dụng cụ nối chuyên dụng, thước đo, thiết bị cân bằng, dụng cụ cố định ống và thiết bị thử áp.
Dụng cụ phải phù hợp với loại ống sử dụng. Ví dụ, ống PP-R nối bằng phương pháp hàn nhiệt cần dùng thiết bị và quy trình hàn tương thích; ống PVC hoặc uPVC phải sử dụng phương pháp nối và vật liệu kết dính theo hướng dẫn của nhà sản xuất.
Xem thêm: Hướng Dẫn Cách Thi Công Điện Nước Dân Dụng An Toàn, Đúng Kỹ Thuật

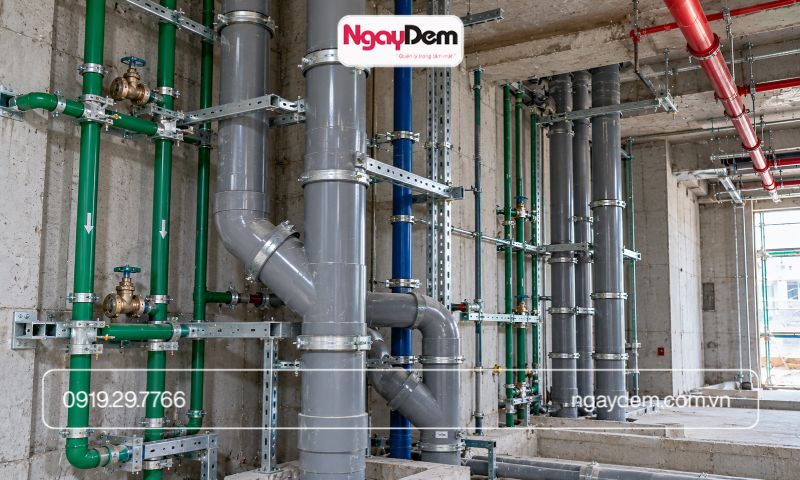

Hướng dẫn thi công hệ thống cấp nước chi tiết

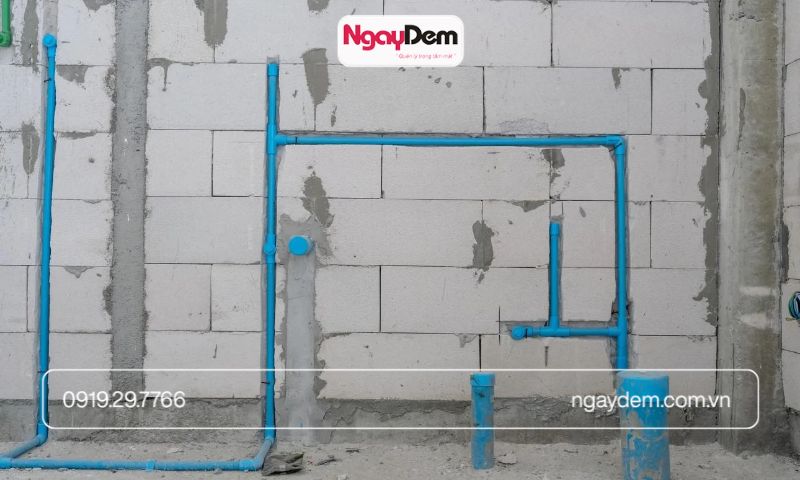

Định vị và lắp đặt giá đỡ đường ống
Căn cứ bản vẽ để xác định vị trí lắp đặt đường ống chính, ống nhánh và các điểm chuyển hướng. Với đường ống lắp nổi hoặc treo, cần bố trí giá đỡ, kẹp ống phù hợp với đường kính, vật liệu và điều kiện vận hành.
Khoảng cách giữa các điểm đỡ phải theo hồ sơ thiết kế hoặc hướng dẫn của nhà sản xuất. Không bố trí giá đỡ quá thưa khiến đường ống võng xuống, rung lắc hoặc tạo tải trọng bất lợi lên mối nối.
Tại vị trí xuyên tường, xuyên sàn, cần thực hiện giải pháp bảo vệ ống và xử lý khe hở theo yêu cầu thiết kế. Đối với khu vực có yêu cầu chống thấm hoặc ngăn cháy, chi tiết xuyên kết cấu phải được xử lý bằng giải pháp phù hợp với yêu cầu của công trình.
Cắt ống và thực hiện mối nối
Đo và đánh dấu chiều dài ống trước khi cắt. Đầu ống sau khi cắt cần được xử lý theo yêu cầu của loại vật liệu, bảo đảm không còn ba via hoặc dị vật có thể cản trở dòng chảy hay ảnh hưởng đến độ kín của mối nối.
Khi nối ống, cần tuân thủ đúng phương pháp được quy định cho từng loại vật liệu:
- Ống PP-R: Làm sạch đầu ống và phụ kiện, sử dụng thiết bị hàn nhiệt phù hợp, kiểm soát thời gian gia nhiệt, chiều sâu lắp ghép và thời gian làm nguội theo hướng dẫn của nhà sản xuất.
- Ống PVC/uPVC: Chuẩn bị bề mặt, sử dụng keo hoặc phụ kiện nối đúng chủng loại; bảo đảm chiều sâu lắp ghép và thời gian đóng rắn trước khi thử nghiệm.
- Ống HDPE: Sử dụng phương pháp hàn hoặc phụ kiện cơ khí phù hợp; kiểm soát điều kiện hàn, căn chỉnh và chất lượng mối nối theo quy trình áp dụng.
- Ống kim loại: Sử dụng phương pháp nối ren, mặt bích hoặc hàn theo thiết kế; kiểm tra độ kín và bảo vệ chống ăn mòn tại các vị trí cần thiết.
Không nên xoay, uốn ép hoặc dịch chuyển mạnh đường ống khi mối nối chưa đạt điều kiện ổn định. Các mối nối phải được kiểm tra trước khi che khuất hoặc đưa vào sử dụng.
Lắp đặt van khóa và thiết bị trên đường cấp nước
Van khóa cần được lắp đúng chiều dòng chảy nếu thiết bị có quy định về chiều lắp, đồng thời bố trí tại vị trí dễ tiếp cận để vận hành và bảo trì.
Cần xem xét bố trí van tại các nhánh cấp nước và khu vực cần cô lập khi sửa chữa. Không đặt van hoặc phụ kiện tại vị trí khó thao tác, bị che kín hoặc không thể tiếp cận sau khi hoàn thiện.
Đối với bơm, đồng hồ và thiết bị điều áp, cần tuân thủ yêu cầu lắp đặt của nhà sản xuất, bảo đảm hướng dòng chảy, điều kiện kết nối và không gian phục vụ kiểm tra. Không để tải trọng từ đường ống truyền trực tiếp lên đầu nối thiết bị vượt quá giới hạn cho phép.
Kiểm tra đường ống trước khi thử áp

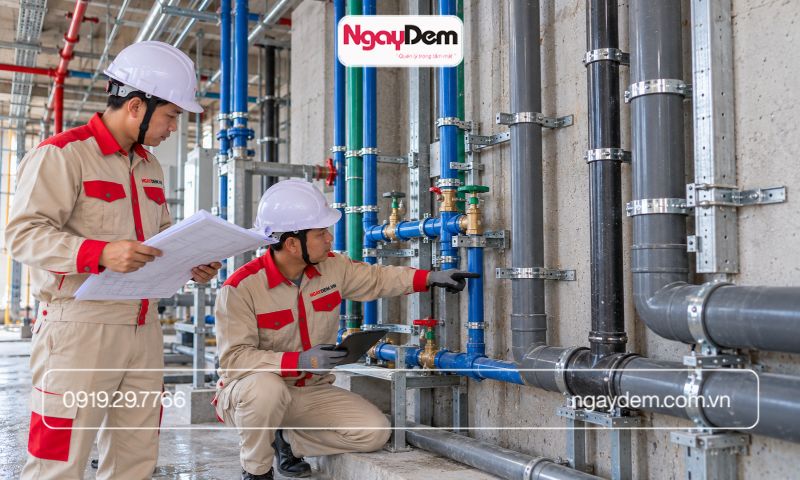

Sau khi lắp đặt, cần kiểm tra toàn tuyến cấp nước để phát hiện các vấn đề như:
- Mối nối chưa hoàn thiện hoặc có dấu hiệu nứt, lệch.
- Đường ống đã được cố định chắc chắn hay chưa.
- Van lắp sai chiều hoặc chưa đúng vị trí.
- Đầu ống còn dị vật, cặn bẩn.
- Tuyến ống bị biến dạng hoặc không đúng cao độ thiết kế.
Trước khi thử áp, cần kiểm tra điều kiện thử, khả năng chịu áp của các bộ phận trong hệ thống và cô lập những thiết bị không được phép chịu áp thử. Việc thử áp chỉ được thực hiện theo quy trình đã xác định, không tự ý tăng áp vượt giới hạn cho phép.
Hướng dẫn cách thi công hệ thống thoát nước chuẩn kỹ thuật
Xác định cao độ và độ dốc đường ống thoát
Đối với hệ thống thoát nước tự chảy, cao độ và độ dốc là những yếu tố quyết định khả năng vận chuyển nước thải. Trước khi lắp đặt, cần xác định cao độ đầu tuyến, cuối tuyến, vị trí đấu nối và các điểm chuyển hướng.
Độ dốc phải tuân theo bản vẽ thiết kế và yêu cầu áp dụng cho từng đường kính, loại nước thải và điều kiện sử dụng. Không nên áp dụng một giá trị độ dốc chung cho toàn bộ hệ thống.

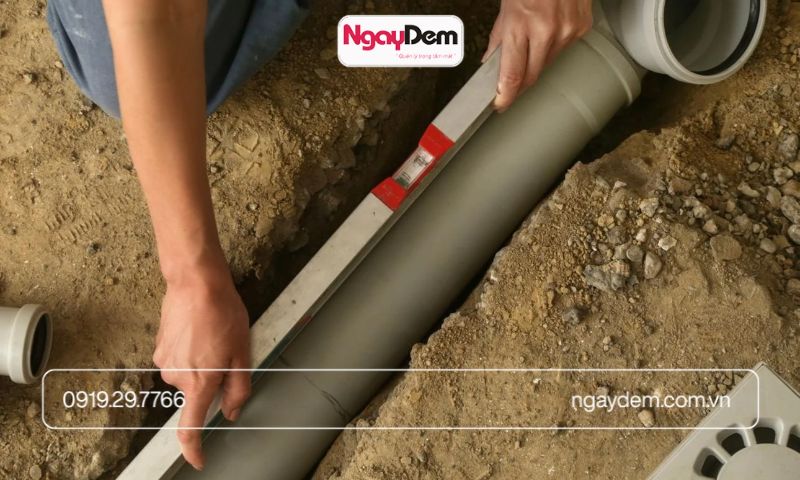

Trong quá trình lắp đặt, sử dụng thước cân bằng hoặc thiết bị đo phù hợp để kiểm tra cao độ tại các điểm cần thiết. Đường ống bị võng hoặc tạo đoạn trũng có thể khiến nước đọng, tích tụ cặn và làm tăng nguy cơ tắc nghẽn.

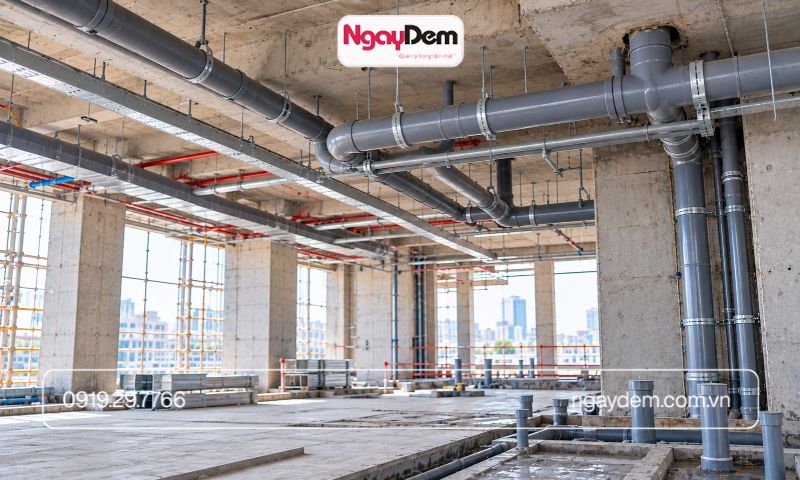

Lắp đặt ống nhánh và ống đứng thoát nước
Ống thoát nước cần được lắp theo đúng hướng dòng chảy và cấu hình thiết kế. Các nhánh đấu nối phải sử dụng phụ kiện phù hợp, hạn chế các đoạn chuyển hướng đột ngột gây cản trở dòng chảy hoặc khó thông tắc.
Khi lắp đặt ống đứng, cần cố định ống tại các vị trí theo thiết kế, kiểm tra độ thẳng và xử lý các điểm xuyên sàn. Với các tuyến có nguy cơ phát sinh tiếng ồn, cần xem xét giải pháp giảm rung và cách âm theo yêu cầu của công trình.
Các điểm kiểm tra, cửa thăm và vị trí phục vụ thông tắc phải được bố trí theo thiết kế và có khả năng tiếp cận khi vận hành. Không nên che kín các vị trí này bằng kết cấu hoàn thiện khiến việc xử lý sự cố trở nên khó khăn.
Lắp đặt phễu thu sàn và đấu nối thiết bị vệ sinh
Phễu thu sàn cần được đặt đúng cao độ, bảo đảm nước trên bề mặt sàn có thể chảy về miệng thu. Khu vực phòng tắm, ban công hoặc nơi thường xuyên tiếp xúc với nước cần phối hợp cao độ phễu thu với cao độ hoàn thiện và giải pháp chống thấm.
Khi đấu nối bồn cầu, lavabo, chậu rửa và các thiết bị khác, cần kiểm tra đúng vị trí đầu chờ, đường kính kết nối và độ kín của phụ kiện. Các điểm nối phải được lắp đúng kỹ thuật, không sử dụng vật liệu chèn tạm thời thay cho phụ kiện hoặc gioăng được thiết kế cho mối nối đó.
Sau khi lắp đặt, cần kiểm tra khả năng thoát nước thực tế, tình trạng rò rỉ tại các mối nối và khả năng ngăn mùi của các bộ phận được thiết kế để thực hiện chức năng này.
Kiểm tra độ kín và khả năng thoát nước hệ thống thoát nước
Trước khi che kín đường ống, cần kiểm tra các vị trí nối, điểm chuyển hướng, đầu chờ và các đoạn xuyên kết cấu. Phương pháp kiểm tra có thể bao gồm thử nước, kiểm tra độ kín hoặc phương pháp phù hợp với loại hệ thống và yêu cầu dự án.
Trong quá trình kiểm tra, cần quan sát hiện tượng rò rỉ, thấm tại mối nối, nước đọng bất thường hoặc dấu hiệu thoát chậm. Nếu phát hiện lỗi, phải xác định nguyên nhân, sửa chữa và kiểm tra lại trước khi chuyển sang công tác tiếp theo.
Xem thêm: Biện Pháp Thi Công Hệ Thống Cấp Thoát Nước Chi Tiết

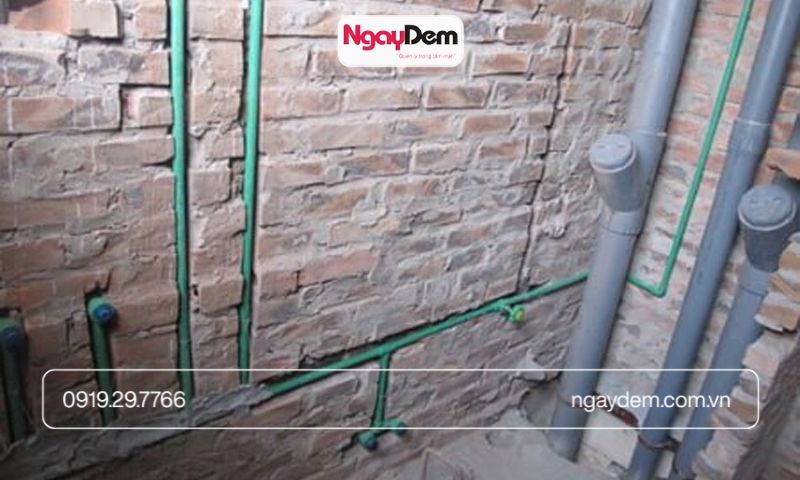

Thi công đường ống âm tường, âm sàn và xuyên kết cấu
Đường ống âm tường, âm sàn cần được kiểm tra kỹ hơn vì sau khi hoàn thiện, việc tiếp cận để sửa chữa sẽ khó khăn và có thể làm hư hỏng lớp hoàn thiện.
Trước khi che khuất, cần thực hiện các công việc sau:
- Kiểm tra vị trí, cao độ, đường kính và hướng tuyến so với bản vẽ.
- Kiểm tra mối nối, giá đỡ và tình trạng biến dạng của ống.
- Thử áp đường cấp nước và kiểm tra độ kín của đường thoát nước theo yêu cầu kỹ thuật.
- Kiểm tra các vị trí xuyên sàn, xuyên tường và chi tiết chống thấm liên quan.
- Chụp ảnh, ghi nhận vị trí tuyến ống và lập biên bản kiểm tra nếu dự án yêu cầu.
Đối với đường ống đi qua khu vực chống thấm, cần phối hợp chi tiết cổ ống và vật liệu chống thấm theo giải pháp thiết kế. Không nên chỉ trám kín bằng vữa thông thường khi cấu tạo yêu cầu chi tiết chống thấm chuyên dụng.
Việc lấp rãnh, trát tường hoặc đổ lớp hoàn thiện chỉ nên thực hiện sau khi các công tác kiểm tra cần thiết đã đạt yêu cầu và được xác nhận theo quy trình quản lý chất lượng của công trình.
Thử áp, súc rửa và nghiệm thu hệ thống nước
Thử áp đường ống cấp nước
Thử áp nhằm đánh giá khả năng chịu áp và độ kín của đường ống cấp nước trước khi đưa vào vận hành. Trình tự cụ thể phải căn cứ vào thiết kế, vật liệu ống, áp lực làm việc và quy trình thử nghiệm áp dụng.
Các bước cơ bản gồm:
- Kiểm tra tuyến ống và các mối nối trước khi thử.
- Cô lập các thiết bị không phù hợp với điều kiện thử.
- Nạp nước và thực hiện xả khí theo quy trình.
- Tăng áp có kiểm soát đến điều kiện thử đã được phê duyệt.
- Theo dõi áp suất trong thời gian quy định, đồng thời kiểm tra rò rỉ tại các mối nối.
- Ghi nhận kết quả và xử lý các vị trí không đạt.
Không sử dụng một mức áp suất hoặc thời gian thử cố định cho mọi hệ thống. Tiêu chí đánh giá cần lấy theo hồ sơ thiết kế, tiêu chuẩn được áp dụng và hướng dẫn của nhà sản xuất.
Kiểm tra hệ thống thoát nước
Đối với đường thoát nước, cần kiểm tra độ kín tại các mối nối và khả năng thoát nước theo cấu hình hệ thống. Có thể sử dụng phương pháp thử nước hoặc phương pháp kiểm tra phù hợp với loại đường ống và yêu cầu nghiệm thu.
Cần chú ý các điểm đấu nối, chân ống đứng, đoạn chuyển hướng, vị trí xuyên sàn và khu vực có nguy cơ thấm. Sau khi thử, kiểm tra xem có nước đọng bất thường, thoát chậm hoặc rò rỉ tại các mối nối hay không.
Súc rửa sau thi công và đưa hệ thống vào vận hành
Đường ống cấp nước cần được làm sạch theo yêu cầu kỹ thuật trước khi đưa vào sử dụng. Với hệ thống cấp nước sinh hoạt, cần thực hiện các biện pháp vệ sinh, súc rửa và kiểm tra chất lượng nước theo yêu cầu áp dụng cho công trình.
Sau khi hoàn tất kiểm tra, cần vận hành thử các van, bơm và thiết bị liên quan; xác nhận khả năng cấp nước tại các điểm sử dụng và tình trạng thoát nước của các thiết bị vệ sinh.
Hồ sơ nghiệm thu cần lưu giữ
Tùy yêu cầu dự án, hồ sơ nghiệm thu hệ thống nước có thể bao gồm:
- Bản vẽ thiết kế và bản vẽ hoàn công liên quan.
- Hồ sơ vật tư, thiết bị và chứng từ chất lượng theo yêu cầu.
- Biên bản kiểm tra đường ống trước khi che khuất.
- Biên bản thử áp, kiểm tra độ kín và kết quả súc rửa nếu áp dụng.
- Biên bản nghiệm thu lắp đặt, vận hành thử và bàn giao.
Hồ sơ cần phản ánh đúng kết quả thực tế tại công trường, không chỉ hoàn thiện trên giấy tờ sau khi hệ thống đã được che kín.

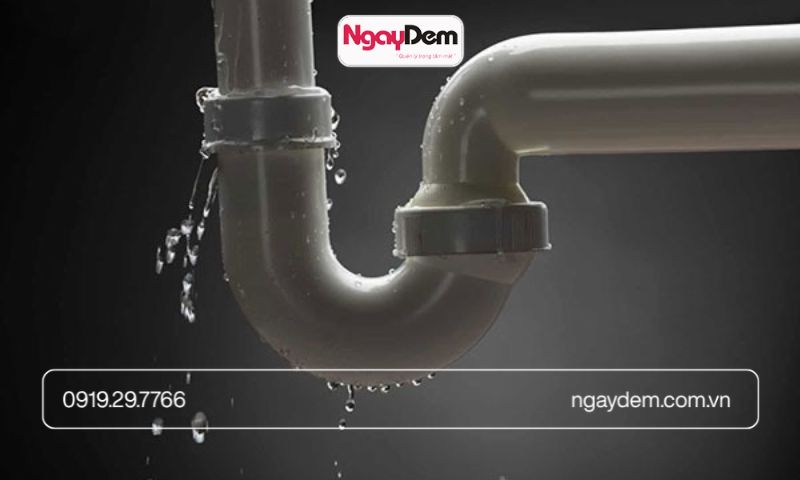

Những lỗi thường mắc phải khi thi công hệ thống nước
| Lỗi kỹ thuật | Hậu quả có thể xảy ra | Cách kiểm soát |
| Lắp sai cao độ hoặc độ dốc ống thoát | Nước thoát chậm, đọng nước | Định vị cao độ và kiểm tra trong khi lắp |
| Mối nối cấp nước không kín | Rò rỉ, thấm tường hoặc sàn | Tuân thủ quy trình nối và thử áp |
| Giá đỡ không phù hợp | Võng ống, rung hoặc ảnh hưởng mối nối | Bố trí giá đỡ theo thiết kế và hướng dẫn vật liệu |
| Đường ống bị bẩn trước khi đấu nối | Tắc nghẽn hoặc ảnh hưởng chất lượng nước | Bịt đầu ống khi chưa lắp và vệ sinh trước khi sử dụng |
| Che kín đường ống khi chưa kiểm tra | Khó sửa chữa, phát sinh chi phí hoàn thiện | Kiểm tra và nghiệm thu mọi điểm ống trước khi che khuất |
| Thiếu cửa thăm tại vị trí cần thiết | Khó thông tắc và bảo trì | Kiểm tra vị trí tiếp cận theo bản vẽ |
Khi phát hiện lỗi, cần xử lý tại đúng vị trí nguyên nhân và thử nghiệm lại sau sửa chữa. Không nên chỉ trám kín bề mặt hoặc che khuất điểm rò rỉ khi chưa xác định được tình trạng thực tế của đường ống.
Tiêu chuẩn và căn cứ kỹ thuật khi thi công hệ thống nước
Khi triển khai hệ thống cấp thoát nước, cần xác định tiêu chuẩn và yêu cầu kỹ thuật phù hợp với loại công trình, phạm vi hệ thống và hồ sơ dự án.
Một số tài liệu về tiêu chuẩn thi công hệ thống nước có thể tham khảo gồm:
- TCVN 4519:1988 – Hệ thống cấp thoát nước bên trong nhà và công trình – Quy phạm thi công và nghiệm thu: áp dụng cho công tác lắp đặt mạng lưới cấp thoát nước bên trong nhà và công trình trong phạm vi tiêu chuẩn quy định. Có thể tra cứu thông tin tại Cổng thông tin tiêu chuẩn của Viện Tiêu chuẩn Chất lượng Việt Nam.
- TCVN 13606:2023 – Cấp nước – Mạng lưới đường ống và công trình – Yêu cầu thiết kế: tập trung vào yêu cầu thiết kế công trình cấp nước, mạng lưới đường ống và các thiết bị liên quan; không nên xem đây là tài liệu thay thế toàn bộ yêu cầu thi công, thử nghiệm và nghiệm thu đường ống bên trong nhà. Thông tin tiêu chuẩn được công bố tại Cổng thông tin tiêu chuẩn của Viện Tiêu chuẩn Chất lượng Việt Nam.
Ngoài ra, cần tuân thủ hồ sơ thiết kế được phê duyệt, chỉ dẫn kỹ thuật của dự án, yêu cầu quản lý chất lượng và hướng dẫn lắp đặt của nhà sản xuất. Trước khi viện dẫn một tiêu chuẩn trong hồ sơ nghiệm thu, cần kiểm tra phạm vi áp dụng, tình trạng hiện hành và các yêu cầu cụ thể liên quan đến công trình.
Xem thêm: Chi tiết tiêu chuẩn thi công hệ thống cấp thoát nước
