Một bản vẽ thi công điện nước có thể rất đẹp trên màn hình nhưng vẫn chưa chắc đủ để đưa ra công trường. Khi thi công thực tế, kỹ sư và đội thi công không chỉ cần biết thiết bị đặt ở đâu. Họ còn phải biết tuyến điện, đường ống đi thế nào, cao độ bao nhiêu, kích thước ra sao, đấu nối ở đâu và phải phối hợp với những hệ thống nào khác.
Đó là lý do bản vẽ biện pháp thi công điện nước, bản vẽ thi công và shop drawing có vai trò quan trọng trong quá trình triển khai M&E.
Nếu bản vẽ thiết kế trả lời câu hỏi “hệ thống cần được thiết kế như thế nào?”, thì bản vẽ triển khai phải trả lời được câu hỏi thực tế hơn: “Đưa bản vẽ này ra công trường thì người thợ sẽ thi công như thế nào?”
Bản vẽ biện pháp thi công điện nước là gì?
Bản vẽ biện pháp thi công điện nước là hồ sơ thể hiện cách triển khai các hạng mục điện, cấp nước, thoát nước và những chi tiết liên quan để có thể tổ chức thi công ngoài thực tế.
Tùy quy mô công trình, hồ sơ có thể bao gồm mặt bằng bố trí thiết bị, tuyến cáp, máng cáp, đường ống, sơ đồ nguyên lý, mặt cắt, chi tiết lắp đặt, cao độ, kích thước và các vị trí đấu nối.
Điểm quan trọng là bản vẽ phải gắn với điều kiện thi công thực tế, thay vì chỉ sao chép lại bản vẽ thiết kế.

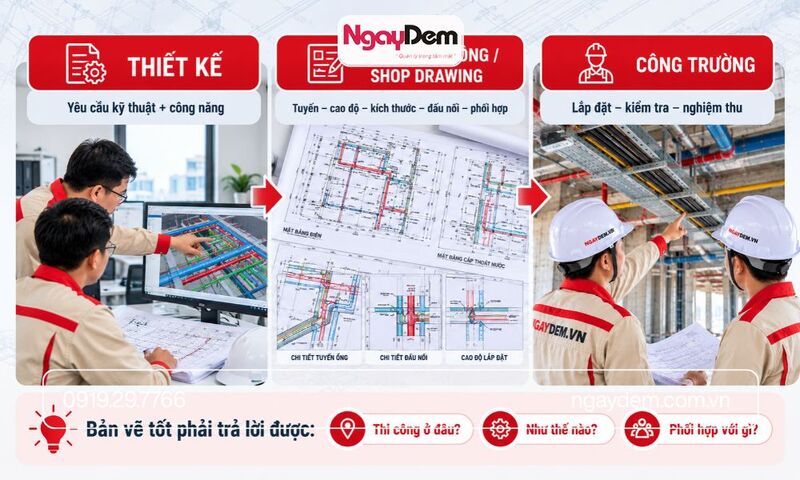

Bản vẽ biện pháp thi công khác gì bản vẽ thiết kế?
Bản vẽ thiết kế tập trung vào yêu cầu kỹ thuật và giải pháp của hệ thống.
Chẳng hạn, thiết kế có thể xác định một khu vực cần bố trí ổ cắm, hệ thống chiếu sáng hoặc tuyến cấp nước. Nhưng khi triển khai thi công, cần xác định cụ thể hơn:
- Thiết bị nằm ở vị trí nào?
- Cao độ lắp đặt bao nhiêu?
- Dây hoặc ống đi theo tuyến nào?
- Đi âm, đi nổi hay đi trong trần?
- Kết nối với hệ thống hiện hữu ở đâu?
- Có giao cắt với kết cấu hoặc M&E khác không?
Đó chính là khoảng cách giữa thiết kế trên hồ sơ và thi công ngoài công trường.
Bản vẽ thi công khác gì bản vẽ shop drawing?
Hai khái niệm này thường được sử dụng khá gần nhau trong thực tế.
Có thể hiểu đơn giản, shop drawing điện nước là bản vẽ được triển khai ở mức độ chi tiết để phục vụ thi công, lắp đặt, phối hợp và nghiệm thu.
Trong khi đó, “bản vẽ thi công” có thể được sử dụng theo phạm vi rộng hơn, bao gồm nhiều loại bản vẽ phục vụ quá trình thi công.
Không nên chỉ nhìn tên hồ sơ. Điều quan trọng hơn là phải xem bản vẽ đã đủ thông tin để triển khai công việc hay chưa.
Vì sao phải triển khai bản vẽ trước khi thi công?
Bởi rất nhiều vấn đề chỉ xuất hiện khi các hệ thống được đặt cạnh nhau.
Ví dụ, một tuyến máng cáp có thể hoàn toàn phù hợp khi xem riêng bản vẽ điện. Nhưng khi đặt cùng bản vẽ điều hòa, cấp thoát nước và kết cấu, tuyến đó có thể bị vướng dầm hoặc không còn đủ không gian bảo trì.
Triển khai bản vẽ trước giúp phát hiện những vấn đề này khi chi phí thay đổi còn thấp, thay vì chờ đến lúc công nhân đã lắp đặt xong mới tháo ra làm lại.
Một bộ bản vẽ thi công điện nước thường gồm những gì?
Không có một bộ hồ sơ, bản vẽ thi công điện nước giống nhau cho mọi công trình. Nhà phố, khách sạn, bệnh viện và nhà máy sẽ có yêu cầu rất khác nhau.
Tuy nhiên, một bộ bản vẽ thi công điện nước thường xoay quanh ba nhóm chính: điện, cấp nước và thoát nước.
Bản vẽ hệ thống điện
Có thể bao gồm:
- Mặt bằng chiếu sáng.
- Mặt bằng ổ cắm.
- Điện động lực.
- Tủ điện và phân phối điện.
- Tuyến cáp.
- Máng cáp, thang cáp.
- Ống luồn dây.
- Sơ đồ nguyên lý.
- Hệ thống tiếp địa.
- Chi tiết lắp đặt.
Với công trình lớn, hồ sơ còn cần thể hiện rõ sự liên kết giữa các tủ điện, tuyến cáp và thiết bị.
Bản vẽ hệ thống cấp nước
Bản vẽ cấp nước thường thể hiện:
- Tuyến ống cấp nước.
- Trục đứng.
- Kích thước đường ống.
- Van và phụ kiện.
- Thiết bị sử dụng nước.
- Cao độ.
- Điểm đấu nối.
- Các khu vực cần bơm hoặc tăng áp nếu có.
Một đường ống trên mặt bằng chỉ mới cho biết nó đi qua đâu. Để thi công được, cần biết thêm nó đi ở cao độ nào, kích thước bao nhiêu và kết nối với hệ thống nào.
Bản vẽ hệ thống thoát nước
Đối với thoát nước, bản vẽ cần quan tâm đặc biệt đến:
- Hướng thoát.
- Cao độ.
- Độ dốc.
- Đường kính ống.
- Phễu thu.
- Thoát sàn.
- Trục đứng.
- Hố ga.
- Điểm kết nối với hệ thống bên ngoài.
Đây là phần rất dễ phát sinh vấn đề nếu chỉ nhìn mặt bằng.
Một tuyến ống thoát nước có thể được bố trí đúng vị trí nhưng nếu cao độ đầu vào, cao độ đầu ra và độ dốc không phù hợp, việc thi công thực tế sẽ gặp khó khăn.
Các bản vẽ chi tiết và mặt cắt
Mặt bằng thường chưa đủ để giải quyết các vị trí phức tạp.
Những khu vực có nhiều hệ thống giao nhau thường cần thêm:
- Mặt cắt;
- Chi tiết lắp đặt;
- Chi tiết xuyên sàn;
- Chi tiết xuyên tường;
- Chi tiết giá đỡ;
- Chi tiết đấu nối;
- Chi tiết thiết bị.
Đây là lý do một bộ hồ sơ thi công tốt không chỉ có thật nhiều bản vẽ, mà phải có đúng bản vẽ ở đúng vị trí cần thiết.
Bản vẽ biện pháp thi công hệ thống điện cần thể hiện gì?
Khi kiểm tra bản vẽ biện pháp thi công hệ thống điện, đừng chỉ xem vị trí đèn và ổ cắm.

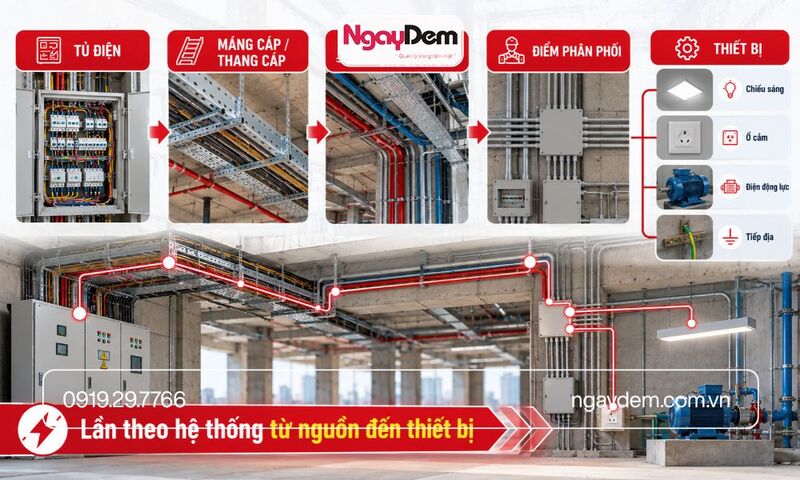

Hãy lần theo hệ thống từ nguồn đến thiết bị.
Mặt bằng bố trí thiết bị điện
Trước tiên cần xác định:
- Tủ điện nằm ở đâu?
- Thiết bị điện nằm ở đâu?
- Đèn, công tắc, ổ cắm bố trí thế nào?
- Các thiết bị có phù hợp với công năng không?
Ví dụ, khu vực quầy pha chế của một quán cafe có thể có máy pha cafe, máy xay, tủ mát, máy làm đá và nhiều thiết bị khác.
Nếu bản vẽ chỉ bố trí vài ổ cắm theo cách thông thường, khi đưa vào vận hành rất dễ phải kéo thêm đường điện.

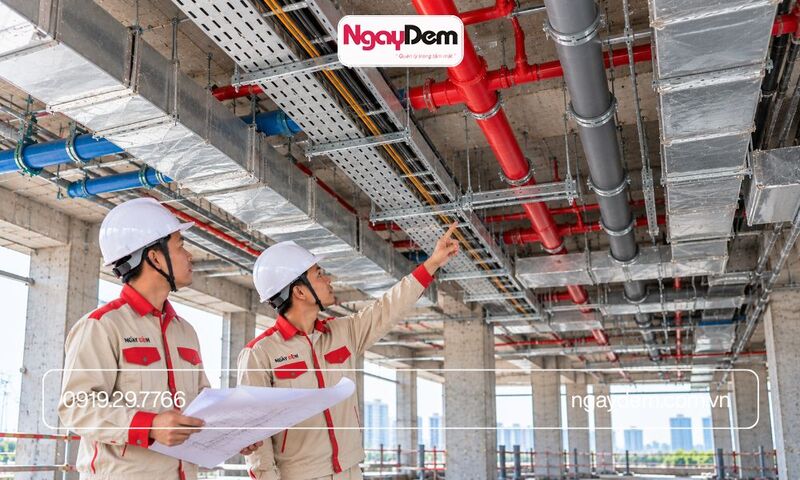

Tuyến cáp, máng cáp và ống luồn dây của công trình
Sau khi biết vị trí thiết bị, cần theo dõi đường cấp điện.
Một bản vẽ tốt phải giúp người thi công hiểu được: Tủ điện → tuyến cáp → điểm phân phối → thiết bị.
Nếu tuyến bị đứt đoạn, thiếu điểm đấu nối hoặc không rõ cách đi, người thi công sẽ phải tự xử lý ngoài hiện trường.
Đây chính là một trong những nguyên nhân khiến bản vẽ và thực tế bắt đầu lệch nhau.
Tủ điện và sơ đồ phân phối
Tủ điện cần được xem xét cùng với sơ đồ nguyên lý và mặt bằng.
Cần kiểm tra:
- Nguồn cấp;
- Các nhánh;
- Thiết bị đóng cắt;
- Tuyến cáp;
- Phụ tải;
- Cách phân chia mạch;
- Điểm kết nối.
Không nên đọc sơ đồ điện tách rời khỏi mặt bằng.
Chi tiết lắp đặt tại các vị trí đặc biệt
Những vị trí như thường yêu cầu bản vẽ chi tiết như:
- Phòng kỹ thuật;
- Khu vực máy móc;
- Trần kỹ thuật;
- Phòng bơm;
- Khu vực ngoài trời;
- Vị trí xuyên tường, xuyên sàn
Đây là nơi bản vẽ shop drawing phát huy giá trị rõ ràng nhất.
Cao độ và khoảng cách khi thi công
Cùng một vị trí thiết bị nhưng cao độ khác nhau có thể tạo ra cách thi công hoàn toàn khác.
Vì vậy, khi đọc bản vẽ điện nước, cao độ không phải thông tin phụ.
Bản vẽ biện pháp thi công hệ thống thoát nước cần chú ý gì?
Nếu điện thường khiến người đọc quan tâm đến tuyến và phụ tải, thì thoát nước lại đòi hỏi đặc biệt chú ý đến cao độ, hướng thoát và độ dốc.

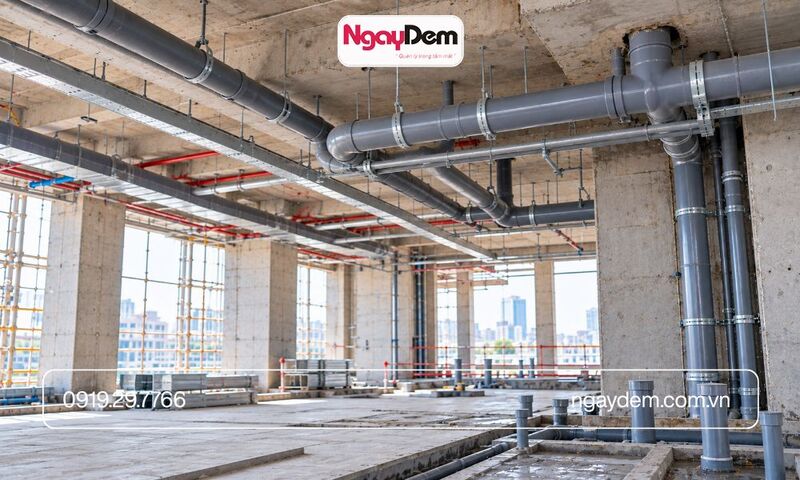

Tuyến ống và hướng thoát
Hãy bắt đầu từ điểm sử dụng nước và lần theo tuyến đến điểm xả.
Câu hỏi cần đặt ra là: “Nước bắt đầu từ đâu và cuối cùng đi về đâu?”
Cách đọc này đơn giản nhưng rất hữu ích khi kiểm tra bản vẽ.
Cao độ và độ dốc đường ống
Đây là một trong những thông tin quan trọng nhất của bản vẽ thi công hệ thống thoát nước.
Không chỉ cần biết đường ống nằm ở đâu mà phải xác định được cao độ và điều kiện để tạo độ dốc phù hợp.
Đặc biệt với công trình có nhiều tầng hoặc không gian kỹ thuật hạn chế, chênh lệch cao độ có thể ảnh hưởng trực tiếp đến khả năng thi công.
Vị trí hố ga, phễu thu và thoát sàn
Các điểm thu nước phải được đối chiếu với kiến trúc và công năng.
Một phễu thu đặt sai vị trí có thể khiến nước không tập trung về đúng điểm cần thoát.
Trong khu vực vệ sinh, bếp, nhà hàng hoặc khu sản xuất, vấn đề này càng cần được kiểm tra kỹ.
Trục đứng và điểm kết nối
Với công trình nhiều tầng, cần đọc liên tục: Mặt bằng tầng → trục đứng → tầng dưới → hệ thống thoát chung.
Nếu chỉ xem từng tầng riêng biệt, rất khó nhận ra những điểm không thống nhất.
Khả năng bảo trì, thông tắc sau khi đưa vào sử dụng
Đây là phần đôi khi được đánh giá thiếu quan trọng và bị bỏ quên. Một tuyến ống có thể thi công được nhưng nếu toàn bộ điểm kiểm tra hoặc vị trí bảo trì bị che kín thì sau này việc sửa chữa sẽ khó khăn.
Từ góc nhìn vận hành, bản vẽ tốt phải nghĩ đến cả thời điểm công trình đã sử dụng, chứ không chỉ thời điểm nghiệm thu.

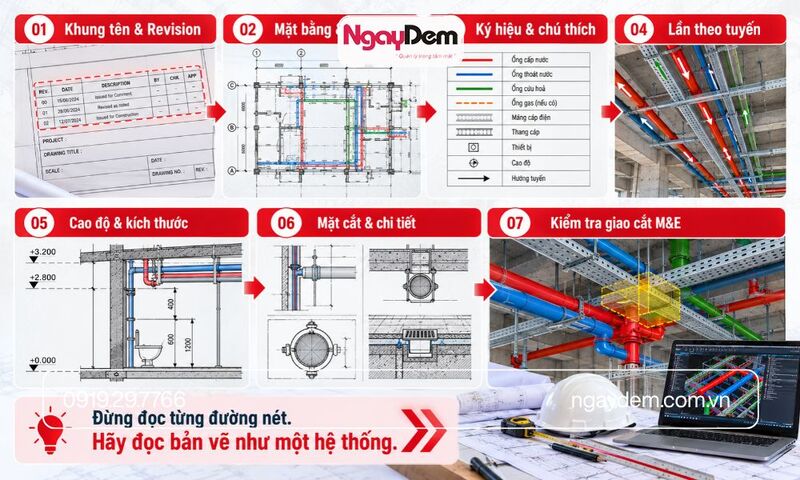

Cách đọc bản vẽ thi công điện nước từ cơ bản đến thực tế
Nếu mới tiếp cận hồ sơ M&E, đừng cố đọc toàn bộ bản vẽ cùng một lúc. Các kỹ sư hãy đi theo trình tự dưới đây.
Bước 1 – Đọc khung tên và thông tin bản vẽ thi công điện nước
Kiểm tra:
- Tên công trình;
- Tầng/khu vực;
- Tên bản vẽ;
- Mã bản vẽ;
- Tỷ lệ;
- Phiên bản;
- Ngày phát hành;
- Ghi chú.
Nếu công trình đã thay đổi thiết kế nhưng bạn đang cầm bản cũ, mọi phân tích phía sau đều có thể sai.
Bước 2 – Xác định mặt bằng, trục và khu vực thi công
Trước khi nhìn vào dây điện hay đường ống, hãy xác định:
- Đang ở tầng nào;
- Khu vực nào;
- Trục nào;
- Phòng nào;
- Hướng nào.
Điều này giúp tránh đọc nhầm vị trí.
Bước 3 – Đọc ký hiệu và chú thích
Mỗi bộ hồ sơ có thể có hệ thống ký hiệu và ghi chú riêng.
Không nên đoán ký hiệu chỉ dựa vào kinh nghiệm.
Hãy đọc lưu ý và bảng ký hiệu đi kèm bản vẽ.
Bước 4 – Theo dõi tuyến điện và đường ống
Đây là bước quan trọng nhất.
Đừng nhìn từng đoạn rời rạc.
Hãy lần theo toàn bộ tuyến: Nguồn → phân phối → tuyến → thiết bị
hoặc:
Thiết bị sử dụng → đường ống → trục → điểm thoát.
Khi làm được điều này, bạn sẽ bắt đầu hiểu bản vẽ như một hệ thống thay vì một tập hợp các đường nét.
Bước 5 – Kiểm tra cao độ, kích thước và điểm đấu nối
Sau khi hiểu tuyến, hãy kiểm tra:
- Cao độ;
- Kích thước;
- Đường kính;
- Khoảng cách;
- Điểm đấu nối;
- Vị trí xuyên tường/sàn.
Đây là những thông tin thường quyết định việc có thể thi công được hay không.
Bước 6 – Đối chiếu mặt bằng với mặt cắt và bản vẽ chi tiết
Một vị trí phức tạp không nên được đánh giá chỉ bằng mặt bằng.
Hãy mở thêm mặt cắt và chi tiết liên quan.
Ví dụ, một tuyến ống trên mặt bằng có vẻ không vướng gì. Nhưng khi xem mặt cắt, nó có thể đi qua dầm hoặc nằm cùng cao độ với một tuyến khác.
Bước 7 – Kiểm tra giao cắt với các hệ thống M&E khác
Cuối cùng, đặt các hệ thống cạnh nhau:
- Điện;
- Cấp nước;
- Thoát nước;
- Điều hòa;
- Thông gió;
- PCCC;
- Kết cấu;
- Kiến trúc.
Đây là bước biến cách đọc bản vẽ thành kiểm tra khả năng thi công thực tế.
Bản vẽ CAD thi công điện nước và bản vẽ shop có gì khác nhau?
Bản vẽ CAD thi công điện nước là gì?
CAD là công cụ/định dạng phổ biến để triển khai bản vẽ kỹ thuật.
Vì vậy, bản vẽ CAD thi công điện nước không nên được hiểu đơn giản là một “loại bản vẽ” riêng.
Một file CAD có thể chứa:
- Mặt bằng điện;
- Mặt bằng cấp nước;
- Mặt bằng thoát nước;
- Sơ đồ;
- Chi tiết;
- Mặt cắt;
- Shop drawing.
Điều quan trọng không phải file có đuôi CAD hay không, mà là nội dung trong bản vẽ có đủ thông tin để phục vụ công việc hay chưa.
Bản vẽ shop thi công điện nước là gì?
Bản vẽ Shop drawing tập trung vào mức độ triển khai chi tiết.
Ví dụ, thiết kế có thể thể hiện vị trí chung của một tuyến ống. Shop drawing cần triển khai rõ hơn về:
- Tuyến đi thực tế;
- Cao độ;
- Kích thước;
- Điểm treo/đỡ;
- Vị trí giao cắt;
- Chi tiết lắp đặt;
- Kết nối với thiết bị.
Với những công trình có trần kỹ thuật phức tạp, nhà máy, khách sạn, bệnh viện hoặc tòa nhà nhiều hệ thống, shop drawing thường càng quan trọng.
Khi nào cần triển khai shop drawing chi tiết?
Có thể cần triển khai sâu khi:
- Công trình kết hợp thi công nhiều hệ thống M&E;
- Không gian kỹ thuật hạn chế;
- Có nhiều tuyến giao cắt;
- Thiết bị thay đổi so với thiết kế ban đầu;
- Công trình yêu cầu phối hợp chặt giữa các nhà thầu;
- Cần kiểm soát khối lượng trước khi thi công.
Xem thêm: Những Điều Bạn Cần Biết Về Mẫu Hợp Đồng Lắp Đặt Điện Nước Nhà Ở 2026
Một bản vẽ thi công điện nước đạt yêu cầu cần kiểm tra những gì?
Không phải cứ có đủ số lượng bản vẽ là hồ sơ đã tốt.
Kiểm tra tính đầy đủ
Hồ sơ có đủ các khu vực, tầng, hệ thống và chi tiết cần thiết không?
Kiểm tra tính thống nhất giữa các bản vẽ
Ví dụ:
- Mặt bằng đặt tủ điện ở một vị trí;
- Sơ đồ thể hiện một vị trí khác;
- Bản vẽ kiến trúc lại có bố trí khác.
Những điểm này phải được làm rõ trước khi thi công.
Kiểm tra khả năng thi công ngoài hiện trường
Nếu giao bản vẽ này cho đội thi công, họ có đủ thông tin để làm mà không phải tự đoán không?
Nếu câu trả lời là chưa, bản vẽ vẫn cần được hoàn thiện.
Kiểm tra giao cắt M&E
Đặc biệt với trần kỹ thuật, phòng máy và khu vực có mật độ hệ thống cao.
Hãy kiểm tra ngay từ đầu, không nên chờ đến lúc thi công xong mới phát hiện: “Ở đây còn một tuyến ống khác.”. Khi đó xử lý sẽ mất công sức hơn rất nhiều.
Kiểm tra vật tư sử dụng và thông số kỹ thuật chuẩn yêu cầu
Bản vẽ cần được đối chiếu với:
- Thiết bị;
- Kích thước;
- Chủng loại;
- Đường kính;
- Công suất;
- Yêu cầu kỹ thuật.
Nếu thiết bị thực tế thay đổi, bản vẽ cũng cần được rà soát lại.
Kiểm tra khả năng nghiệm thu và bảo trì
Hồ sơ tốt không chỉ phục vụ thi công.
Nó còn là căn cứ để:
- Nghiệm thu;
- Bàn giao;
- Lập hồ sơ hoàn công;
- Bảo trì;
- Sửa chữa về sau.
Những lỗi thường gặp khi triển khai bản vẽ biện pháp thi công điện nước
Chỉ triển khai theo bản vẽ thiết kế mà không khảo sát thực tế
Đây là lỗi dễ gặp ở công trình cải tạo hoặc công trình có hiện trạng phức tạp.
Bản vẽ có thể đúng theo hồ sơ cũ nhưng hiện trường đã thay đổi.
Thiếu cao độ và kích thước quan trọng
Đặc biệt với cấp thoát nước và các tuyến M&E trong trần.
Thiếu cao độ khiến đội thi công phải tự xử lý, từ đó tăng nguy cơ sai khác giữa các khu vực.
Không kiểm tra giao cắt với hệ thống khác
Điện, nước, HVAC, PCCC và kết cấu không thể được thi công như những hệ thống độc lập.
Một tuyến đúng trong bản vẽ riêng lẻ vẫn có thể không phù hợp khi đặt vào tổng thể.
Bố trí đường ống nhưng không tính khả năng bảo trì
Đây là lỗi chỉ bắt đầu “lộ ra” sau khi công trình đi vào sử dụng.
Một van không thể tiếp cận hoặc một vị trí kiểm tra bị che kín sẽ trở thành vấn đề trong quá trình bảo trì.
Bản vẽ và hiện trường không được cập nhật đồng bộ
Trong quá trình thi công luôn có khả năng xuất hiện thay đổi.
Nếu thay đổi ngoài hiện trường nhưng không cập nhật hồ sơ, đến cuối dự án rất khó xác định hệ thống thực tế đã được thi công như thế nào.
Thay đổi thiết kế nhưng không cập nhật trong hồ sơ tổng
Chỉ một thay đổi nhỏ ở trong kiến trúc tổng thể có thể kéo sự thay đổi của các hệ thống khác: Điện → cấp nước → thoát nước → điều hòa → PCCC.
Đó là lý do thay đổi thiết kế cần được kiểm tra theo chuỗi ảnh hưởng, thay vì chỉ sửa một bản vẽ.
FAQ về bản vẽ biện pháp thi công điện nước
Bản vẽ biện pháp thi công điện nước có giống bản vẽ thiết kế không?
Không hoàn toàn. Bản vẽ thiết kế xác định giải pháp và yêu cầu của hệ thống; bản vẽ triển khai thi công cần cụ thể hóa tuyến, vị trí, cao độ, kích thước, chi tiết lắp đặt và các nội dung cần thiết để thi công thực tế.

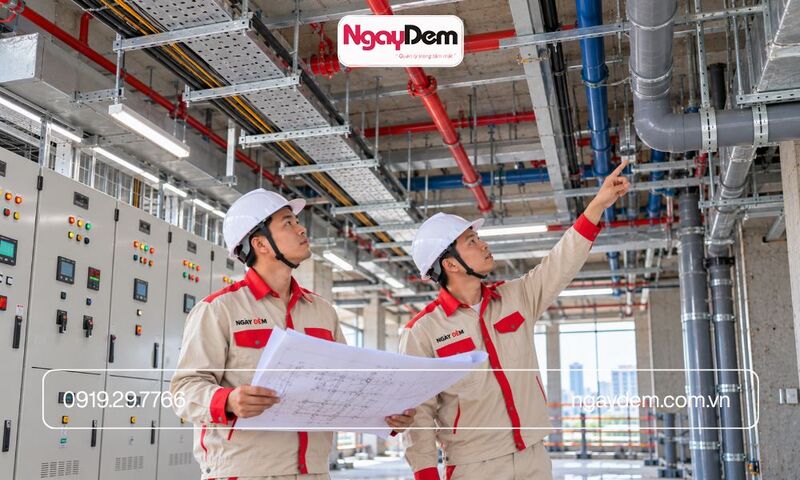

Bản vẽ shop thi công điện nước có bắt buộc phải có trước khi thi công không?
Tùy quy mô, yêu cầu hồ sơ và quy trình phê duyệt của từng dự án. Với các công trình có nhiều hệ thống M&E, không gian kỹ thuật phức tạp hoặc nhiều vị trí giao cắt, shop drawing thường rất cần thiết để phối hợp và hạn chế thay đổi tại hiện trường.
Có thể sử dụng bản vẽ CAD điện nước có sẵn để thi công không?
Không nên sử dụng một bản vẽ có sẵn chỉ vì hình thức tương tự công trình. Bản vẽ phải được kiểm tra theo thiết kế, công năng, thiết bị, hiện trạng, vật tư và điều kiện thi công cụ thể của dự án.
Người mới có thể học cách đọc bản vẽ thi công điện nước như thế nào?
Nên bắt đầu từ khung tên và ký hiệu, sau đó đọc mặt bằng, lần theo tuyến điện hoặc đường ống, kiểm tra cao độ và kích thước, rồi đối chiếu với mặt cắt và chi tiết. Khi đã hiểu từng hệ thống, tiếp tục học cách phối hợp nhiều hệ M&E trên cùng một không gian.
Khi thiết kế thay đổi trong quá trình thi công thì bản vẽ xử lý thế nào?
Thay đổi cần được rà soát về phạm vi ảnh hưởng, cập nhật vào hồ sơ liên quan và thống nhất trước khi triển khai phần việc bị ảnh hưởng. Với những thay đổi đã thi công, cần cập nhật hồ sơ hoàn công để phản ánh đúng hiện trạng.
Kết luận
Bản vẽ biện pháp thi công điện nước không phải chỉ là một bộ hồ sơ để trình duyệt.
Giá trị thực sự của bản vẽ nằm ở khả năng kết nối ba thứ: Thiết kế → thi công → vận hành.
Một bản vẽ tốt phải giúp người thi công biết tuyến đi ở đâu, cao độ thế nào, đấu nối với đâu và phối hợp ra sao với những hệ thống khác. Với chủ đầu tư, bản vẽ còn là công cụ để kiểm soát chất lượng, khối lượng và những thay đổi có thể phát sinh.
Vì vậy, khi đánh giá bản vẽ thi công điện nước, đừng chỉ hỏi bản vẽ có đủ hay chưa. Hãy hỏi một câu thực tế hơn:
“Nếu đưa bản vẽ này xuống công trường hôm nay, người thi công có thể làm đúng ngay từ đầu không?”
Nếu câu trả lời là có, đó mới là một bộ hồ sơ thực sự có giá trị.
Hy vọng bài viết về bản vẽ biện pháp thi công điện nước này của tổng thầu Ngày Đêm sẽ giúp ích được cho bạn đọc.
