Thi công điện nước không chỉ cần đúng bản vẽ mà còn phải đáp ứng tiêu chuẩn kỹ thuật, yêu cầu kiểm tra và nghiệm thu của từng hệ thống. Việc xác định đúng tiêu chuẩn thi công điện nước ngay từ đầu giúp chủ đầu tư kiểm soát chất lượng, hạn chế sửa chữa và có cơ sở nghiệm thu khi bàn giao.
Tiêu chuẩn thi công điện nước gồm những gì?
Không có một tiêu chuẩn duy nhất áp dụng cho toàn bộ hệ thống điện nước. Tùy loại công trình và hạng mục, cần xác định các tiêu chuẩn, quy chuẩn và yêu cầu kỹ thuật tương ứng.
- Hệ thống điện: điện động lực, chiếu sáng, tủ điện, cáp, hệ thống đi dây, nối đất và kiểm tra hệ thống.
- Hệ thống cấp thoát nước: cấp nước sinh hoạt, cấp nước nóng, thoát nước thải, thoát nước mưa và các thiết bị liên quan.
Đồng thời cần phân biệt TCVN và QCVN. TCVN là tiêu chuẩn quốc gia, về nguyên tắc có tính tự nguyện nhưng có thể trở thành căn cứ áp dụng khi được viện dẫn trong quy định, hồ sơ hoặc hợp đồng. QCVN là quy chuẩn kỹ thuật với yêu cầu bắt buộc trong phạm vi áp dụng.

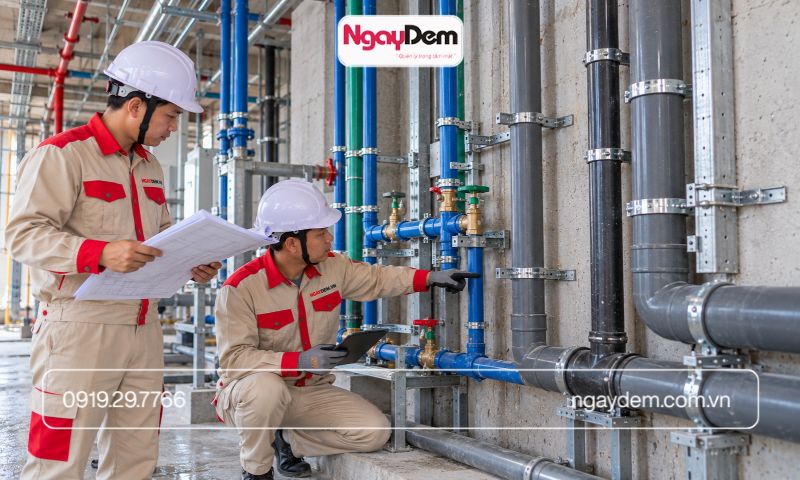

Tiêu chuẩn thi công hệ thống cấp thoát nước theo TCVN
Đối với hệ thống cấp thoát nước bên trong công trình, TCVN 4519:1988 – Hệ thống cấp thoát nước bên trong nhà và công trình – Quy phạm thi công và nghiệm thu là một tiêu chuẩn quan trọng cần xem xét.
Bên cạnh đó:
- TCVN 4513:1988: Cấp nước bên trong – Tiêu chuẩn thiết kế.
- TCVN 4474:1987: Thoát nước bên trong – Tiêu chuẩn thiết kế.
Khi thi công hệ thống cấp thoát nước, chủ đầu tư và đơn vị giám sát nên tập trung kiểm tra các yếu tố trực tiếp ảnh hưởng đến khả năng vận hành:
- Tuyến và cao độ đường ống.
- Độ dốc và hướng dòng chảy của hệ thống thoát nước.
- Mối nối, van và phụ kiện.
- Vị trí xuyên tường, xuyên sàn.
- Khả năng tiếp cận để sửa chữa, bảo trì.
- Kiểm tra, thử nghiệm đường ống trước khi che khuất.
Đặc biệt với hệ thống thoát nước, sai cao độ hoặc độ dốc có thể khiến lỗi chỉ được phát hiện sau khi công trình đã hoàn thiện.

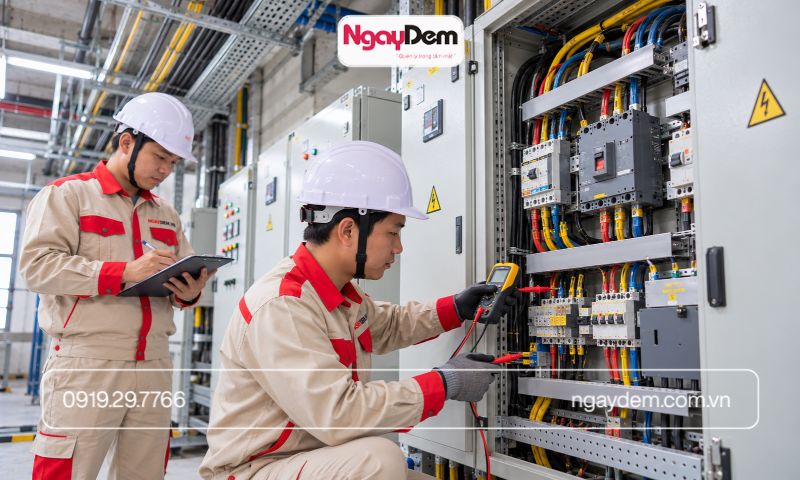

Tiêu chuẩn thi công và nghiệm thu hệ thống điện cần đảm bảo
Đối với hệ thống điện hạ áp, cần xem xét các tiêu chuẩn thuộc TCVN 7447 theo từng nội dung.
Trong đó:
- TCVN 7447-5-52:2010 liên quan đến lựa chọn và lắp đặt thiết bị điện, hệ thống đi dây. Nội dung thực tế cần kiểm soát gồm tuyến cáp, dây dẫn, ống luồn, máng cáp, thang cáp và phương thức lắp đặt.
- TCVN 7447-6:2011 quy định về kiểm tra xác nhận hệ thống lắp đặt điện, bao gồm kiểm tra bằng xem xét và thử nghiệm.
Ngoài ra, với nhà ở và nhà công cộng, cần xem xét QCVN 12:2014/BXD – Quy chuẩn kỹ thuật quốc gia về hệ thống điện của nhà ở và nhà công cộng trong phạm vi áp dụng tương ứng.
Các nội dung cần kiểm tra khi nghiệm thu hệ thống điện
- Tủ điện và thiết bị bảo vệ.
- Dây dẫn, cáp điện và tuyến đi dây.
- Đấu nối và đánh dấu mạch.
- Hệ thống nối đất, dây bảo vệ.
- Tình trạng lắp đặt thiết bị.
- Kết quả kiểm tra, thử nghiệm.
- Hồ sơ hoàn công và nghiệm thu.
Nghiệm thu hệ thống điện không chỉ là kiểm tra hệ thống đã lắp xong, mà cần có cơ sở xác nhận hệ thống được kiểm tra theo yêu cầu áp dụng.

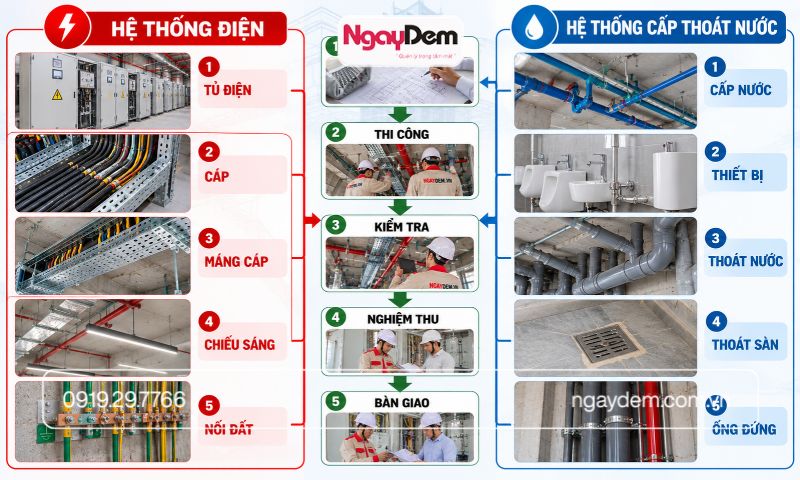

Tiêu chuẩn thi công điện nước cần kiểm soát ở những giai đoạn nào?
Để tránh phát sinh sửa chữa, việc kiểm soát nên được thực hiện xuyên suốt:
- Trước khi thi công: Rà soát thiết kế, tiêu chuẩn áp dụng, bản vẽ shop drawing, vật tư và phương án phối hợp M&E.
- Trong quá trình lắp đặt: Kiểm tra tuyến, cao độ, vật tư, đấu nối và vị trí thiết bị.
- Trước khi che khuất: Kiểm tra các tuyến điện, đường ống âm tường, âm sàn, trên trần hoặc trong shaft.
- Trước nghiệm thu: Thực hiện kiểm tra, thử nghiệm theo yêu cầu của từng hệ thống.
- Khi bàn giao: Hoàn thiện biên bản nghiệm thu, kết quả kiểm tra, bản vẽ hoàn công và tài liệu vận hành, bảo trì.

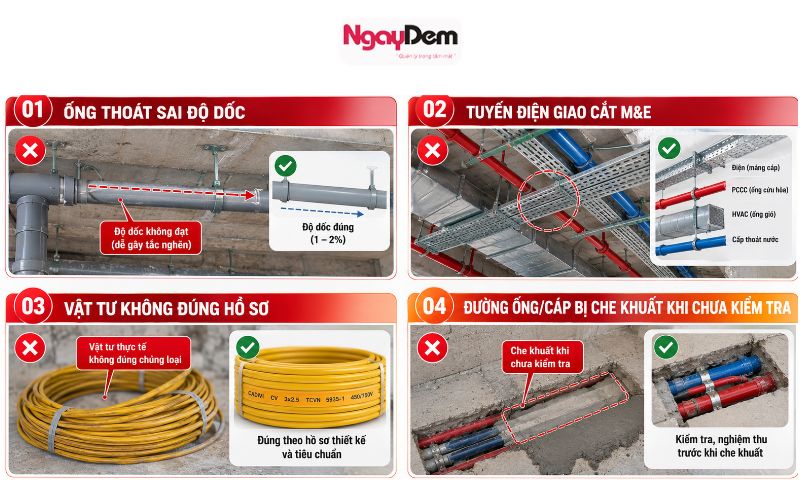

Liệt kê vài lỗi thường gặp khi thi công điện nước
Một số lỗi chỉ được phát hiện khi thi công hệ thống điện nước đã hoàn thiện:
- Đường ống thoát nước sai cao độ hoặc thiếu độ dốc.
- Tuyến điện và các hệ M&E bị giao cắt.
- Vật tư lắp đặt không đúng hồ sơ được duyệt.
- Thiếu vị trí tiếp cận van, tủ điện hoặc thiết bị để bảo trì.
- Không kiểm tra hệ thống trước khi che khuất.
- Bản vẽ hoàn công không phản ánh đúng với hiện trạng thực tế của dự án.
Những lỗi này không chỉ ảnh hưởng đến nghiệm thu mà còn có thể làm tăng chi phí sửa chữa và gây khó khăn cho vận hành sau này.
Chủ đầu tư cần lưu ý gì về tiêu chuẩn thi công điện nước?
Thay vì chỉ hỏi nhà thầu “có thi công điện nước đúng tiêu chuẩn không?”, chủ đầu tư nên yêu cầu làm rõ 4 vấn đề:
Tiêu chuẩn nào áp dụng → Yêu cầu gì → Kiểm tra vào thời điểm nào → Hồ sơ nào chứng minh kết quả.
Với công trình lớn, việc này nên được kiểm soát từ hồ sơ thiết kế, vật tư, bản vẽ thi công đến nghiệm thu và hoàn công.
Xem thêm: Bản Vẽ Biện Pháp Thi Công Điện Nước – Cách Đọc & Triển Khai Đúng Chuẩn
FAQ về tiêu chuẩn thi công điện nước
Tiêu chuẩn thi công điện nước gồm những tiêu chuẩn nào?
Tùy thuộc vào loại công trình và hệ thống. Với cấp thoát nước có thể tham khảo TCVN 4519:1988; với hệ thống điện hạ áp cần xem xét các phần tương ứng của TCVN 7447 và các quy chuẩn, yêu cầu kỹ thuật liên quan.
Tiêu chuẩn thi công hệ thống cấp thoát nước nào cần lưu ý?
TCVN 4519:1988 là một tiêu chuẩn quan trọng về thi công và nghiệm thu hệ thống cấp thoát nước bên trong nhà và công trình.
Tiêu chuẩn nghiệm thu hệ thống điện nào được áp dụng?
TCVN 7447-6:2011 quy định về kiểm tra xác nhận hệ thống lắp đặt điện hạ áp, trong đó có kiểm tra và thử nghiệm.
TCVN và QCVN khác nhau thế nào?
TCVN là tiêu chuẩn quốc gia; QCVN là quy chuẩn kỹ thuật quốc gia. Việc áp dụng cần căn cứ vào phạm vi và cơ sở pháp lý/kỹ thuật của từng dự án.
Khi nghiệm thu điện nước cần những hồ sơ gì?
Thông thường cần bản vẽ được phê duyệt, hồ sơ vật tư, biên bản nghiệm thu, kết quả kiểm tra/thử nghiệm, bản vẽ hoàn công và tài liệu vận hành – bảo trì theo yêu cầu dự án.
Kết luận
Tiêu chuẩn thi công điện nước chỉ thực sự có giá trị khi được chuyển thành yêu cầu cụ thể trong bản vẽ, vật tư, quá trình lắp đặt, kiểm tra, thử nghiệm và nghiệm thu. Với chủ đầu tư, kiểm soát đúng ngay từ đầu sẽ giúp hạn chế sửa chữa và tạo cơ sở rõ ràng cho việc bàn giao, vận hành công trình.
Hy vọng bài viết với nội dung về tiêu chuẩn thi công hệ thống cấp thoát nước, thi công và nghiệm thu hệ thống điện của tổng thầu Ngày Đêm có thể giúp ích được cho chủ đầu tư.
