Máy phát điện báo lỗi bộ điều khiển có thể khiến máy không khởi động, dừng đột ngột hoặc hiển thị cảnh báo bất thường trên màn hình. Nguyên nhân không chỉ nằm ở bo mạch mà còn có thể xuất phát từ nguồn cấp, cảm biến, dây tín hiệu hoặc các bộ phận bảo vệ. Bài viết sẽ hướng dẫn cách nhận biết dấu hiệu, kiểm tra nguyên nhân và lựa chọn phương án sửa chữa máy phát điện phù hợp, tránh thay linh kiện khi chưa xác định chính xác lỗi.

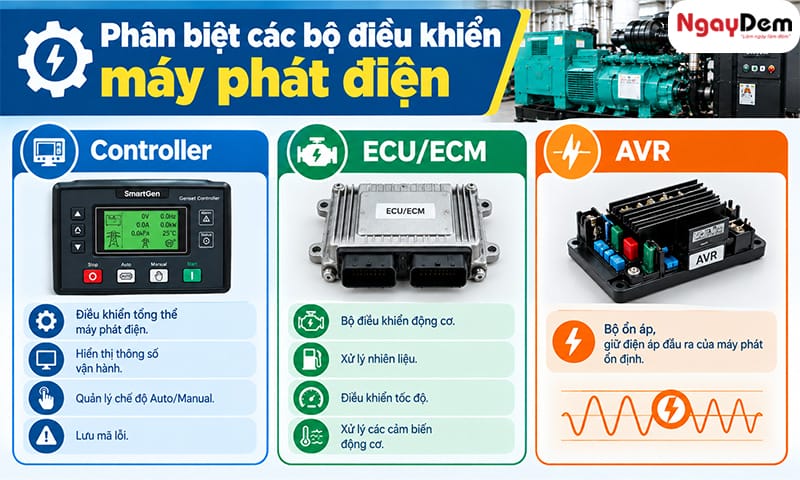

Phân biệt các bộ điều khiển máy phát điện
Bộ điều khiển máy phát điện là module điện tử giám sát và điều khiển hoạt động của tổ máy. Nó nhận tín hiệu từ cảm biến áp suất dầu, nhiệt độ nước làm mát, tốc độ động cơ, điện áp và tần số; sau đó ra lệnh khởi động, dừng máy, cảnh báo lỗi hoặc bảo vệ hệ thống.
Với máy phát có tủ ATS, controller còn phối hợp với tủ chuyển nguồn: khi điện lưới mất, hệ thống gửi lệnh đề máy; khi điện lưới ổn định trở lại, máy phát được dừng và tải chuyển về nguồn chính.
Cần phân biệt ba bộ phận thường bị nhầm:
- Controller: điều khiển tổng thể, hiển thị thông số, quản lý chế độ Auto/Manual và lưu mã lỗi.
- ECU/ECM: bộ điều khiển động cơ, xử lý nhiên liệu, tốc độ và các cảm biến động cơ.
- AVR: bộ ổn áp, giữ điện áp đầu ra của máy phát ổn định.
Bạn cần kỹ thuật viên kiểm tra lỗi bộ điều khiển máy phát điện tại Hà Nội? Liên hệ ngay để được khảo sát, đọc mã lỗi, báo giá sửa chữa hoặc thay thế controller phù hợp với dòng máy đang sử dụng.

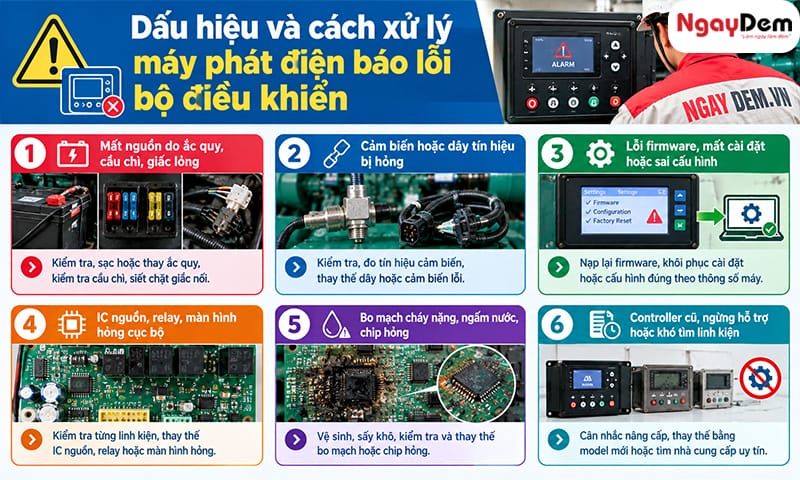

Dấu hiệu và cách xử lý máy phát điện báo lỗi bộ điều khiển
Luôn ngắt tải, đảm bảo an toàn điện và kiểm tra nguồn DC, cầu chì, dây nối trước khi kết luận controller hỏng.
Mất nguồn do ắc quy, cầu chì, giắc lỏng
| Dấu hiệu | Cách kiểm tra | Cách xử lý |
| Màn hình không sáng hoặc đèn không lên | Đo điện áp tại cực B+ và B- của controller | Kiểm tra cầu chì, giắc, cọc bình, dây mass |
| Máy không đề hoặc đề yếu | Đo ắc quy khi nghỉ và khi đề | Sạc, vệ sinh cọc, siết đầu nối hoặc thay ắc quy |
| Controller chập chờn khi đề | Kiểm tra sụt áp khi đề và bộ sạc | Kiểm tra bộ sạc, dây sạc, cọc bình, dây mass |
| Cầu chì DC đứt | Kiểm tra cầu chì cấp nguồn controller | Thay đúng định mức; nếu đứt lại, kiểm tra ngắn mạch |
Hệ thống 12V thường có điện áp khoảng 11–14V DC; hệ thống 24V khoảng 22–28V DC. Nếu không có điện tại controller, cần kiểm tra cầu chì inline, cọc ắc quy và bản thân ắc quy.
Cảm biến, dây tín hiệu bị hỏng
| Dấu hiệu | Cách kiểm tra | Cách xử lý |
| Báo áp dầu thấp dù dầu đủ | Kiểm tra mức dầu, đo cảm biến | Thay cảm biến hoặc sửa dây tín hiệu |
| Máy báo quá nhiệt dù máy không nóng | Kiểm tra nước làm mát, quạt, két và cảm biến | Xử lý hệ thống làm mát hoặc thay cảm biến |
| Báo mất tín hiệu tốc độ | Kiểm tra cảm biến MPU, dây và đầu nối | Làm sạch, siết lại hoặc thay cảm biến |
| Thông số nhảy loạn | Kiểm tra dây tín hiệu, giắc lỏng, nhiễu | Sửa dây, chống nhiễu hoặc thay dây |
Với lỗi mất tín hiệu tốc độ, cần thử đề máy ở chế độ Manual và kiểm tra tín hiệu cảm biến. Với lỗi áp dầu hoặc quá nhiệt, kiểm tra mức dầu và nước làm mát trước, sau đó mới đo cảm biến theo thông số kỹ thuật.
Lỗi firmware, mất cài đặt hoặc sai cấu hình
| Dấu hiệu | Cách kiểm tra | Cách xử lý |
| Mất thông số, sai giờ chạy hoặc sai Auto/Manual | Xem lịch sử lỗi và cấu hình | Backup, nạp lại firmware hoặc khôi phục cài đặt |
| Không nhận lệnh ATS | Kiểm tra chế độ Auto, tín hiệu ATS, relay | Cấu hình lại controller và kiểm tra relay |
| Reset xong lỗi vẫn quay lại | Kiểm tra nguồn, bo lưu dữ liệu, firmware | Nạp lại firmware; nếu lặp lại, kiểm tra bo mạch |
| Mất giao tiếp CAN/RS485 | Kiểm tra dây CAN, trở kháng, nguồn ECU | Sửa dây, kiểm tra trở kháng 120 Ohm |
Nếu cấu hình bị hỏng và quay lại sau reset, cần nạp lại firmware hoặc kiểm tra bo mạch lưu dữ liệu. Với lỗi CAN, cần kiểm tra dây, trở kháng terminating 120 Ohm và nguồn cấp ECU.
IC nguồn, relay, màn hình hỏng cục bộ
| Dấu hiệu | Cách kiểm tra | Cách xử lý |
| Có màn hình nhưng không nhận Start/Stop | Kiểm tra relay đầu ra và mạch kích | Sửa/thay relay hoặc mạch kích |
| Màn hình mờ, sọc, tối một phần | Kiểm tra nguồn màn hình và cáp kết nối | Sửa/thay màn hình hoặc module hiển thị |
| Có nguồn nhưng không phản hồi nút bấm | Kiểm tra phím và mạch nhận tín hiệu | Sửa bo mạch nếu hư cục bộ |
| Có dấu cháy cục bộ, IC hoặc relay hỏng | Quan sát và đo mạch | Thay linh kiện đúng chủng loại |
Nếu nguồn, mass, cầu chì, ắc quy và bộ sạc đều bình thường nhưng controller vẫn trống màn hình hoặc hoạt động không ổn định, khả năng cao bo mạch hoặc linh kiện nội bộ gặp sự cố.
Bo mạch cháy nặng, ngấm nước, chip hỏng
| Dấu hiệu | Cách kiểm tra | Cách xử lý |
| Mùi khét, vết cháy, linh kiện phồng | Kiểm tra bo mạch, ẩm, oxy hoá | Ngừng sử dụng; thường nên thay controller |
| Từng ngấm nước hoặc môi trường ẩm | Kiểm tra vỏ, giắc, bo mạch, gỉ sét | Cân nhắc thay controller nếu đã oxy hoá |
| Lỗi ngẫu nhiên, tự reset, mất giao tiếp | Kiểm tra nguồn, dây, cảm biến | Thay controller hoặc sửa chuyên sâu |
| Có nguồn, dây tốt nhưng không hoạt động | Đã loại trừ ắc quy, cầu chì, mass | Ưu tiên thay controller nếu hư nặng |
Màn hình trống dù có nguồn, đầu vào/đầu ra không phản hồi, lỗi giao tiếp lặp lại hoặc cấu hình hỏng sau reset là dấu hiệu nên xem xét thay controller.
Controller cũ, ngừng hỗ trợ hoặc khó tìm linh kiện
| Dấu hiệu | Cách kiểm tra | Cách xử lý |
| Không còn phụ kiện hoặc bo mạch thay thế | Kiểm tra model, part number | Thay controller tương thích |
| Không còn firmware hoặc hỗ trợ kỹ thuật | Liên hệ nhà cung cấp | Thay controller mới có bảo trì lâu dài |
| Sửa nhiều lần vẫn tái phát | Xem lại lịch sử sửa chữa | Thay mới để giảm rủi ro dừng máy |
| Không tương thích ATS, ECU hoặc giám sát | Kiểm tra cổng giao tiếp, relay, điện áp | Chọn controller tương thích và đấu nối lại |
>> Tìm hiểu cách sửa máy phát điện lỗi tự xử lý tại nhà:
5+ mã lỗi ECU máy phát điện Cummins và cách xử lý
Cách sửa máy phát điện xả khói đen dễ dàng
Khi nào nên sửa, khi nào nên thay controller?
Không phải mọi trường hợp lỗi hỏng bộ điều khiển máy phát điện đều cần thay controller mới. Trước khi quyết định, kỹ thuật viên cần xác định lỗi nằm ở nguồn cấp, dây nối, cảm biến, phần mềm hay bản thân bo mạch điều khiển. Nguyên tắc chung là: ưu tiên sửa khi lỗi cục bộ, chi phí thấp và có thể khôi phục ổn định; cân nhắc thay khi bo mạch hư nặng, lỗi tái phát hoặc controller đã lỗi thời.
| Tình huống gặp phải | Nên chọn | Lý do kỹ thuật và kinh tế |
|---|---|---|
| Mất nguồn do ắc quy yếu, cọc oxy hoá, cầu chì đứt, giắc lỏng | Sửa/khắc phục ngoại vi | Không phải lỗi controller; chỉ cần sạc/thay ắc quy, vệ sinh cọc, siết đầu nối hoặc thay cầu chì. |
| Cảm biến áp suất dầu, nhiệt độ, tốc độ hoặc dây tín hiệu hỏng | Thay cảm biến, sửa hoặc thay dây | Controller có thể chỉ nhận tín hiệu sai; thay cảm biến và xử lý đường tín hiệu thường rẻ hơn nhiều so với thay cả module điều khiển. |
| Lỗi firmware, mất cài đặt, sai thông số, mất cấu hình ATS | Nạp lại phần mềm/cấu hình | Nhiều controller như Deep Sea, SmartGen, ComAp hỗ trợ cập nhật firmware và cấu hình qua phần mềm; cần backup cài đặt trước khi thao tác. |
| IC nguồn, relay, cầu chì, màn hình hoặc linh kiện rời hỏng cục bộ | Sửa bo mạch | Phù hợp khi controller còn giá trị, linh kiện thay thế có sẵn và bo mạch không bị cháy lan, ẩm nặng hay hỏng nhiều khu vực. |
| Bo mạch cháy, nứt, phồng linh kiện, ngấm nước hoặc oxy hoá lan rộng | Cân nhắc thay controller | Hư hỏng do nước, ẩm và cháy có thể gây lỗi ngẫu nhiên, khó đảm bảo độ bền sau sửa; đây là dấu hiệu thay thế được nhiều nhà sản xuất khuyến nghị. |
| Controller cũ, ngừng sản xuất, không còn linh kiện hoặc không hỗ trợ phần mềm | Thay mới tương thích | Việc sửa có thể chỉ kéo dài thời gian sử dụng ngắn hạn; thay controller tương thích giúp dễ bảo trì, có linh kiện và phần mềm hỗ trợ lâu dài. |
| Lỗi lặp lại sau khi đã kiểm tra ắc quy, dây nối, cảm biến và reset | Thay hoặc sửa chuyên sâu bo mạch | Nếu đã loại trừ nguyên nhân ngoài và controller vẫn reset, mất giao tiếp hoặc báo lỗi sai, khả năng cao mạch nội bộ đã hỏng. |
Lưu ý với các dòng controller phổ biến
Với ComAp, Deep Sea, SmartGen, Cummins PowerCommand, Caterpillar EMCP và FG Wilson PowerWizard, việc sửa hay thay phải dựa trên đúng model, part number và phiên bản firmware. Nhiều tài liệu dịch vụ của Cummins cũng yêu cầu việc sửa chữa, cấu hình và chẩn đoán controller phải do kỹ thuật viên được đào tạo thực hiện, vì thao tác sai có thể gây hư hỏng thiết bị hoặc nguy hiểm an toàn.
Đặc biệt, với một số bo mạch Cummins PowerCommand, tài liệu hướng dẫn ghi rõ: sau khi xác định board in mạch bị lỗi, cần thay board chứ không sửa chữa bo mạch. Vì vậy, với dòng controller OEM, việc “sửa bo mạch” cần được đánh giá riêng theo chính sách của nhà sản xuất và khả năng đảm bảo sau sửa.
Ngày Đêm – Đơn vị sửa chữa lỗi hỏng bộ điều khiển máy phát điện
Cơ điện Ngày Đêm cung cấp dịch vụ sửa chữa lỗi hỏng bộ điều khiển máy phát điện cho nhà xưởng, tòa nhà, bệnh viện và các hệ thống điện dự phòng. Đội ngũ kỹ thuật có 10 năm kinh nghiệm chuyên sâu, am hiểu hệ thống điều khiển, cảm biến, ECU và mạch tín hiệu của nhiều dòng máy phát điện.
– Chẩn đoán đúng lỗi: Kiểm tra nguồn cấp, dây tín hiệu, cảm biến và bo mạch để xác định nguyên nhân trước khi sửa chữa.
– Hạn chế thay linh kiện không cần thiết: Ưu tiên xử lý đúng bộ phận gặp sự cố, giúp tối ưu chi phí cho khách hàng.
– Thiết bị và linh kiện rõ nguồn gốc: Sử dụng linh kiện phù hợp với model máy, bảo đảm khả năng tương thích.
– Báo giá minh bạch: Thông báo hạng mục sửa chữa và chi phí dự kiến trước khi triển khai, không tự ý phát sinh ngoài thỏa thuận.
– Hỗ trợ tận nơi: Kiểm tra và xử lý sự cố tại công trình, hạn chế thời gian gián đoạn vận hành.
Nếu bộ điều khiển liên tục báo lỗi, mất tín hiệu hoặc không thể khởi động máy, hãy liên hệ Cơ điện Ngày Đêm qua hotline 0919 29 7766 để được tư vấn và hỗ trợ kỹ thuật.
Câu hỏi thường gặp
Reset bộ điều khiển có làm mất lỗi không?
Reset có thể xoá cảnh báo tạm thời, nhưng không khắc phục nguyên nhân gốc. Chỉ nên reset sau khi kiểm tra ắc quy, cầu chì, dây nối và mã lỗi; nếu lỗi quay lại, cần kiểm tra chuyên sâu.
Lỗi controller và lỗi ECU khác nhau thế nào?
Controller quản lý tổng thể máy phát, còn ECU/ECM tập trung điều khiển động cơ. Cả hai đều có thể không đề nổ, nhưng cần kiểm tra riêng để tránh thay nhầm linh kiện.
Bao lâu nên kiểm tra bộ điều khiển máy phát?
Nên kiểm tra trong mỗi đợt bảo trì định kỳ, tối thiểu theo khuyến cáo của nhà sản xuất. Với máy dự phòng cho bệnh viện, nhà máy, trung tâm dữ liệu hoặc tòa nhà, nên kiểm tra thường xuyên hơn để đảm bảo sẵn sàng khi mất điện.
