Quy trình thi công hệ thống điện không chỉ là kéo dây, lắp tủ điện rồi đấu nối thiết bị. Với một công trình thực tế, chất lượng hệ thống phụ thuộc vào việc kiểm soát liên tục từ hồ sơ, vật tư, tuyến lắp đặt đến kiểm tra, nghiệm thu và hoàn công.
Đặc biệt với công trình có nhiều hệ M&E, nếu điện và nước không được phối hợp ngay từ đầu, các vấn đề như xung đột tuyến ống, sai cao độ, khó bảo trì hoặc phải sửa chữa sau khi hoàn thiện rất dễ phát sinh.
Vì vậy, một quy trình lắp đặt điện nước hợp lý cần đặt trọng tâm vào việc kiểm soát đúng vấn đề tại đúng thời điểm.

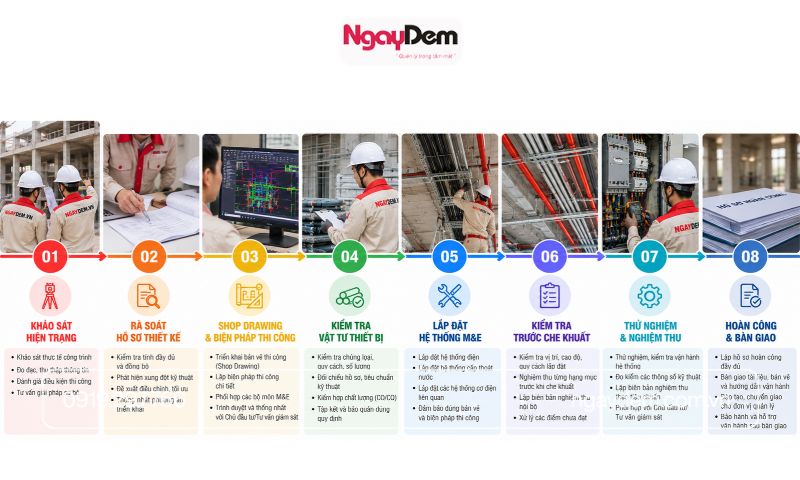

Quy trình thi công hệ thống điện gồm những bước nào?
Tùy quy mô và tính chất công trình, trình tự có thể được điều chỉnh. Tuy nhiên, một quy trình thi công hệ thống điện cơ bản thường gồm các bước sau:
Khảo sát → Rà soát hồ sơ → Triển khai shop drawing và biện pháp thi công → Kiểm tra vật tư → Lắp đặt → Liểm tra trước khi che khuất → Thử nghiệm, nghiệm thu → Hoàn công và bàn giao.
Bước 1: Khảo sát hiện trạng và rà soát hồ sơ dự án sắp triển khai
Trước khi thi công cần kiểm tra mặt bằng thực tế, cao độ, vị trí kết cấu, các trục kỹ thuật và điều kiện thi công.
Đồng thời, nhà thầu cần rà soát bản vẽ thiết kế, sơ đồ nguyên lý, danh mục thiết bị và các yêu cầu kỹ thuật liên quan.
Mục đích không phải chỉ để “đối chiếu bản vẽ”, mà để phát hiện những điểm không thể triển khai đúng như thiết kế nếu đưa ngay ra hiện trường.
Ví dụ, vị trí máng cáp có thể bị ảnh hưởng bởi dầm kết cấu, trong khi tuyến ống cấp thoát nước lại cần đi qua cùng không gian trần. Nếu không xử lý trước, việc sửa tuyến sau khi thi công sẽ tốn thêm thời gian và chi phí.
Bước 2: Triển khai shop drawing và biện pháp thi công
Từ hồ sơ thiết kế, nhà thầu triển khai chi tiết để đội ngũ hiện trường có thể xác định:
- Tuyến đi của cáp và đường ống.
- Kiểm tra và xác định vị trí lắp đặt.
- Vị trí tủ điện, thiết bị, van, bơm.
- Cách cố định và giá đỡ.
- Các điểm đấu nối.
- Khoảng không gian cần thiết cho vận hành và bảo trì.
Đây là bước đặc biệt quan trọng trong quy trình thi công hệ thống điện vì bản vẽ thiết kế thường thể hiện yêu cầu của hệ thống, còn hồ sơ triển khai thi công phải trả lời được câu hỏi: lắp đặt ngoài thực tế như thế nào?
Bước 3: Chuẩn bị vật tư, thiết bị trước khi thi công
Vật tư đưa vào công trường cần được đối chiếu với hồ sơ được phê duyệt về chủng loại, quy cách, thông số kỹ thuật và số lượng.
Đối với hệ thống điện, có thể kiểm tra cáp, dây dẫn, tủ điện, thiết bị đóng cắt, máng cáp, thang cáp, ống luồn dây…
Đối với hệ thống nước, cần kiểm tra loại ống, phụ kiện, van, bơm và các thiết bị liên quan.
Kiểm soát vật tư trước khi lắp đặt giúp tránh tình trạng đã thi công xong mới phát hiện vật tư không phù hợp với hồ sơ hoặc không đồng bộ với thiết bị phía sau.
Bước 4: Lắp đặt hạ tầng điện
Tùy công trình, hạ tầng có thể bao gồm:
- Máng cáp, thang cáp.
- Ống luồn dây.
- Tủ điện và tủ phân phối.
- Hệ thống tiếp địa.
- Giá đỡ và kết cấu phụ trợ.
Ở giai đoạn này cần kiểm soát tuyến, cao độ, khoảng cách, vị trí giá đỡ và khả năng phối hợp với các hệ thống M&E khác.
Bước 5: Triển khai đường dây, cáp và đấu nối
Sau khi hạ tầng được kiểm tra, tiến hành kéo dây, cáp theo đúng tuyến và sơ đồ đã triển khai.
Việc đấu nối cần bảo đảm đúng mạch, đúng thiết bị và có nhận diện rõ ràng. Những điểm đấu nối, phân tuyến và thiết bị bảo vệ phải được kiểm tra trước khi đưa hệ thống vào vận hành.
Bước 6: Lắp đặt tủ điện và thiết bị theo đúng vị trí đã xác định
Tủ điện, thiết bị đóng cắt, ổ cắm, công tắc, đèn và các thiết bị điện khác được lắp đặt theo vị trí và yêu cầu kỹ thuật của hồ sơ.
Không nên chỉ kiểm tra thiết bị có “đặt đúng vị trí” hay không. Cần tính cả khả năng thao tác, kiểm tra và bảo trì sau này.
Bước 7: Kiểm tra, thử nghiệm và nghiệm thu
Đây là bước phân biệt giữa việc lắp đặt xong và một hệ thống đủ điều kiện đưa vào sử dụng.
Tùy hệ thống, công tác kiểm tra có thể bao gồm kiểm tra đấu nối, đo kiểm các thông số cần thiết, kiểm tra thiết bị bảo vệ và thử nghiệm vận hành.
Với hệ thống cấp thoát nước cần kiểm tra tuyến ống, mối nối, van, cao độ, độ dốc và thực hiện các thử nghiệm theo yêu cầu kỹ thuật.
Bước 8: Chạy thử, hoàn công và bàn giao
Sau nghiệm thu, hệ thống được chạy thử theo yêu cầu của từng hạng mục.
Các thay đổi phát sinh trong quá trình thi công cần được cập nhật vào hồ sơ hoàn công. Đây là cơ sở quan trọng để chủ đầu tư quản lý công trình trong giai đoạn vận hành và bảo trì.
Thi công xong không đồng nghĩa với nghiệm thu xong, và nghiệm thu xong cũng chưa phải là hoàn tất toàn bộ công việc nếu hồ sơ bàn giao chưa đầy đủ.

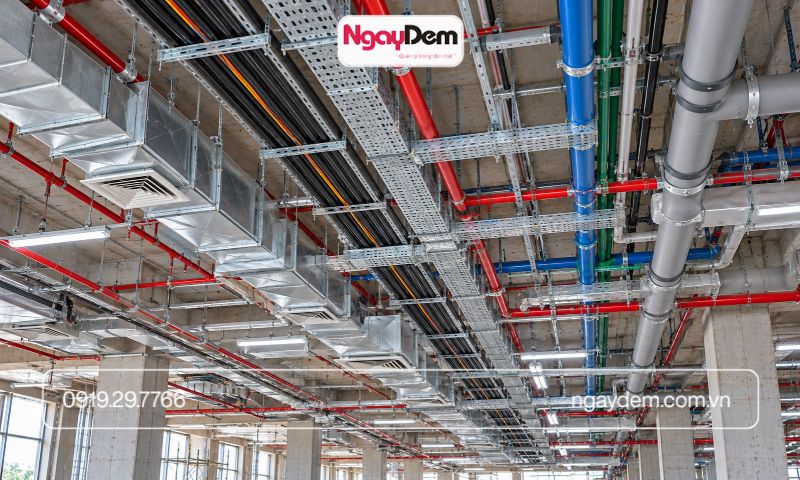

Quy trình lắp đặt điện nước trong công trình
Khi triển khai đồng thời điện và nước, vấn đề lớn nhất không nằm ở từng hệ thống riêng lẻ mà ở khả năng phối hợp giữa các hệ thống.
Chuẩn bị mặt bằng và xác định tuyến M&E
Trước khi lắp đặt điện nước cần xác định các trục kỹ thuật, khu vực trần, vị trí xuyên sàn, xuyên tường và không gian dành cho hệ thống.
Các tuyến điện, cấp nước, thoát nước và các hệ M&E khác cần được phối hợp trước khi thi công.
Thi công hệ thống cấp nước
Hệ thống cấp nước cần kiểm soát từ tuyến ống chính đến các nhánh cấp nước, vị trí van, thiết bị và điểm sử dụng.
Đặc biệt, cần tính đến khả năng tiếp cận các vị trí van và thiết bị để phục vụ bảo trì, thay thế.
Thi công hệ thống thoát nước
Khác với điện, hệ thống thoát nước phụ thuộc nhiều vào cao độ và độ dốc tuyến ống.
Nếu xử lý không tốt ngay từ đầu, đường ống có thể khó đạt cao độ thiết kế hoặc phải điều chỉnh khi gặp dầm, trần và các hệ thống khác.
Thi công hệ thống điện
Hệ thống điện được triển khai theo từng nhóm như điện động lực, chiếu sáng, ổ cắm và các phụ tải chuyên dụng tùy công trình.
Việc phân tuyến phải gắn với phụ tải thực tế và sơ đồ phân phối, thay vì chỉ dựa vào vị trí thiết bị trên mặt bằng.

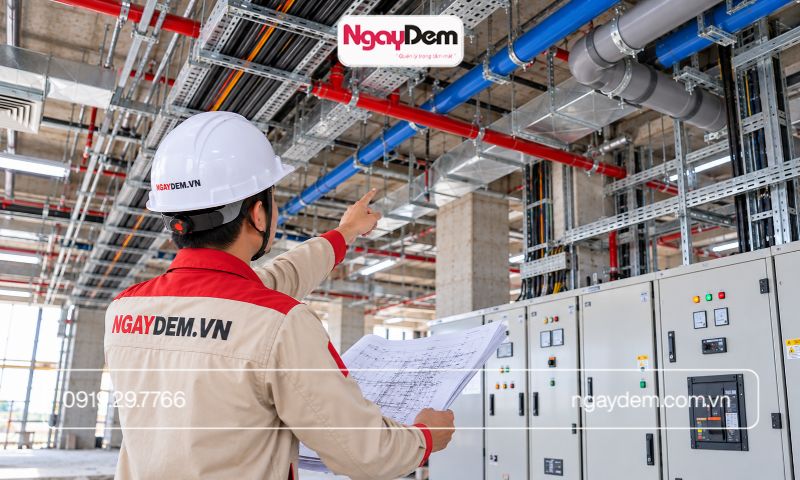

Phối hợp điện, nước với các hệ M&E khác
Đây là một trong những khâu có ảnh hưởng trực tiếp đến chất lượng thi công.
Một tuyến điện đúng theo bản vẽ nhưng lại chiếm mất không gian của ống thoát nước vẫn là một phương án chưa phù hợp với hiện trường.
Do đó, phối hợp M&E phải được xử lý trước khi thi công đại trà, đặc biệt tại trần kỹ thuật, hành lang, phòng máy và các khu vực có mật độ hệ thống cao.
Kiểm tra và nghiệm thu sau khi thi công điện nước
Nghiệm thu không nên được thực hiện theo cách “lắp đặt xong rồi mới kiểm tra toàn bộ”.
Nên chia thành các điểm kiểm soát trong quá trình thi công.

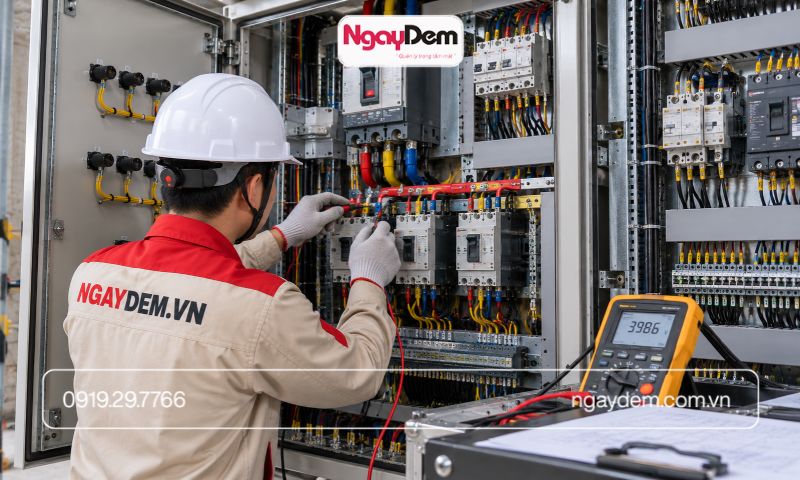

Kiểm tra hệ thống điện
Có thể tập trung vào:
- Tuyến cáp, dây và ống luồn.
- Đấu nối tại tủ và thiết bị.
- Thiết bị đóng cắt, bảo vệ.
- Hệ thống tiếp địa.
- Các thông số cần đo kiểm theo yêu cầu của hệ thống.
Các công tác kiểm tra xác nhận hệ thống lắp đặt điện cần được thực hiện theo yêu cầu của hồ sơ kỹ thuật và tiêu chuẩn thi công điện nước áp dụng cho công trình.
Kiểm tra hệ thống cấp thoát nước có đảm bảo hay không?
Cần kiểm tra:
- Tuyến ống và vị trí lắp đặt.
- Mối nối.
- Giá đỡ và điểm cố định.
- Van và thiết bị.
- Cao độ, độ dốc.
- Tình trạng rò rỉ.
Nghiệm thu vận hành trước khi đóng trần hoặc hoàn thiện
Đây là một trong những thời điểm chủ đầu tư nên đặc biệt quan tâm.
Những hạng mục bị che khuất cần có kiểm tra và nghiệm thu phù hợp trước khi đóng trần, xây tường hoặc hoàn thiện.
Hoàn công và bàn giao
Hồ sơ bàn giao không chỉ có biên bản nghiệm thu mà còn cần phù hợp với yêu cầu của dự án, có thể bao gồm bản vẽ hoàn công, tài liệu thiết bị, kết quả kiểm tra, hướng dẫn vận hành và các hồ sơ liên quan.
Chủ đầu tư cần kiểm soát quy trình thi công điện nước như thế nào?
Chủ đầu tư không nhất thiết phải trực tiếp kiểm tra từng mét dây hay từng mối nối. Điều quan trọng hơn là xây dựng được các điểm kiểm soát phù hợp trong quy trình.
Kiểm soát từ hồ sơ
Trước khi thi công, cần xác định rõ hồ sơ nào được sử dụng làm cơ sở triển khai và phương án phối hợp giữa các hệ M&E.
Yêu cầu kế hoạch nghiệm thu theo từng giai đoạn
Đừng để chờ đến cuối công trình mới kiểm tra.
Các hạng mục quan trọng cần được kiểm tra tại thời điểm mà việc sửa chữa vẫn còn thuận lợi.
Kiểm soát, kiểm tra vật tư và thiết bị trước khi lắp đặt
Chủng loại và thông số vật tư cần được đối chiếu với hồ sơ được duyệt trước khi đưa vào thi công.
Kiểm tra các vị trí thiết bị bị che khuất
Đây là điểm kiểm soát có ý nghĩa lớn đối với chất lượng công trình vì sau khi hoàn thiện, việc kiểm tra trực tiếp sẽ khó khăn hơn.
Yêu cầu hồ sơ hoàn công đồng bộ với thực tế
Một công trình tốt không chỉ cần hệ thống hoạt động được mà còn cần có hồ sơ đủ rõ để quản lý hệ thống trong nhiều năm sử dụng.
Quy trình thi công điện nước được triển khai bởi Ngày Đêm
Với vai trò Tổng thầu Cơ Điện Ngày Đêm, việc triển khai điện nước được tiếp cận theo hướng đồng bộ với toàn bộ hệ thống M&E của công trình.
Quy trình có thể bắt đầu từ khảo sát và rà soát hồ sơ, sau đó triển khai thiết kế chi tiết, shop drawing và biện pháp thi công phù hợp với hiện trường.
Trong quá trình lắp đặt, các tuyến điện, cấp thoát nước được phối hợp với kết cấu, kiến trúc và những hệ M&E liên quan trước khi triển khai đại trà.
Sau thi công là các bước kiểm tra, thử nghiệm, nghiệm thu, hoàn công và bàn giao, thay vì xem việc lắp đặt hoàn tất là điểm kết thúc.
Cách tiếp cận này đặc biệt phù hợp với các công trình có nhiều hệ thống và yêu cầu phối hợp cao như nhà xưởng, nhà máy, khách sạn, bệnh viện, trường học, văn phòng, khu thương mại và các dự án quy mô lớn.
Điểm quan trọng không nằm ở việc quy trình có bao nhiêu bước, mà ở khả năng kiểm soát đúng vấn đề tại đúng thời điểm.
Câu hỏi thường gặp
Quy trình thi công hệ thống điện gồm những bước nào?
Thông thường gồm khảo sát, rà soát hồ sơ, triển khai shop drawing và biện pháp thi công, kiểm tra vật tư, lắp đặt, kiểm tra trước khi che khuất, thử nghiệm – nghiệm thu, chạy thử, hoàn công và bàn giao.
Quy trình lắp đặt điện nước bắt đầu từ đâu?
Nên bắt đầu từ khảo sát hiện trạng và rà soát hồ sơ, sau đó mới xác định tuyến, cao độ, phương án phối hợp và kế hoạch thi công.
Khi nào cần kiểm tra hệ thống điện nước trước khi che khuất?
Các hạng mục âm tường, âm sàn, trên trần hoặc những phần sẽ bị che kín cần được kiểm tra, nghiệm thu theo yêu cầu của dự án trước khi thực hiện công tác hoàn thiện tiếp theo.

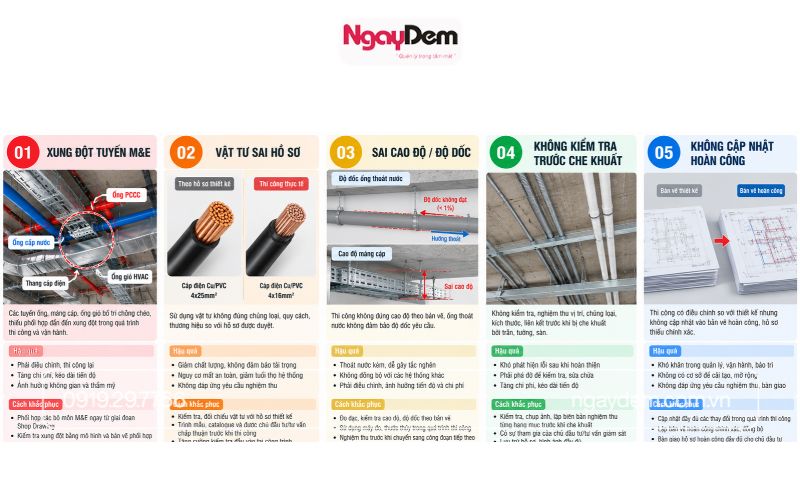

Thi công điện nước cần tuân thủ những nguyên tắc nào?
Các nguyên tắc quan trọng gồm thi công theo hồ sơ được phê duyệt, đúng chủng loại vật tư, đúng tuyến và cao độ, phối hợp M&E trước khi thi công, kiểm tra trước khi che khuất và cập nhật đầy đủ hồ sơ hoàn công.
Sau khi thi công điện nước cần nghiệm thu những gì?
Tùy phạm vi dự án, cần kiểm tra chất lượng lắp đặt, đấu nối, thiết bị, tuyến ống, các thông số cần đo kiểm, thử nghiệm vận hành và hồ sơ liên quan trước khi bàn giao.
