Tiêu chuẩn thi công hệ thống điện nhẹ (ELV) phải tuân thủ theo các tiêu chuẩn Việt Nam (TCVN), tiêu chuẩn ngành (TCN) và tiêu chuẩn quốc tế (TIA/EIA, ISO/IEC). Mục đích của việc áp dụng tiêu chuẩn thi công là để đảm bảo an toàn, tối ưu vận hành, tín hiệu ổn định.
Bất kể khi lắp đặt hệ thống điện nhẹ nào, chúng ta cần phải tuân thủ theo những tiêu chuẩn thi công phù hợp.
Tiêu chuẩn thi công hệ thống điện nhẹ là gì?
Tiêu chuẩn thi công hệ thống điện nhẹ là tập hợp các quy định, tiêu chuẩn kỹ thuật và yêu cầu của hồ sơ thiết kế được sử dụng để kiểm soát quá trình triển khai hệ thống ELV.
Các yêu cầu này không chỉ liên quan đến thiết bị mà còn bao gồm:
- Thiết kế và phân tuyến hệ thống.
- Chủng loại, chất lượng vật tư.
- Lắp đặt cáp và hạ tầng.
- Đấu nối thiết bị.
- Nguồn cấp và tiếp địa.
- Phân tách cáp điện nhẹ với điện động lực.
- Cấu hình và tích hợp hệ thống.
- Kiểm tra, đo kiểm và chạy thử.
- Nghiệm thu, hoàn công và bàn giao.
Không có một tiêu chuẩn duy nhất áp dụng cho toàn bộ hệ thống điện nhẹ. Tùy từng hệ thống, loại công trình và yêu cầu của dự án mà nhà thầu phải áp dụng các tiêu chuẩn lắp đặt tương ứng.
Các tiêu chuẩn thi công hệ thống điện nhẹ chung
– TCVN 7189:2002: đã được thay thế bằng Tiêu chuẩn 7189:2009 (tương đương CISPR 22 : 2006)
– TCVN 7189:2009: Tiêu chuẩn quốc gia về thiết bị công nghệ thông tin, đặc tính nhiễu tần số vô tuyến, giới hạn và phương pháp đo.
– TCVN 6697-1:2000: Tiêu Chuẩn Thiết Bị Hệ Thống Âm Thanh do Bộ Khoa học và Công nghệ ban hành.
– TCN 68-153:1995: Tiêu chuẩn cống, bể cáp và tủ đấu cáp, yêu cầu kỹ thuật do Tổng cục Bưu điện ban hành.
– TCN 68-160:1996: Yêu cầu kỹ thuật về cáp sợi quang do Tổng cục Bưu điện ban hành
– TCN 68-172:1998: Tiêu chuẩn về giao diện kết nối mạng, yêu cầu kỹ thuật do Tổng cục Bưu điện ban hành.
– TIA/EIA-569: Tiêu chuẩn về cấu trúc dây dẫn, cách đấu nối, loại cáp phù hợp, phương pháp kiểm tra chất lượng dây cáp. Tiêu chuẩn này do Hiệp hội công nghiệp viễn thông phối hợp cùng Liên minh Công nghiệp Điện từ ban hành.
– TCN 68:1994: Tiêu chuẩn mạng viễn thông số Quốc gia do Tổng cục Bưu điện ban hành.
Tiêu chuẩn thi công điện nhẹ chi tiết cho từng hệ thống
| Hệ thống | Tiêu chuẩn tham chiếu | Trọng tâm cần kiểm soát khi thi công | Hạng mục nghiệm thu |
| LAN | TIA-568, ISO/IEC 11801 | Cáp, đấu nối, rack | Test đường truyền |
| CCTV (Camera giám sát) | IEC 62676 | Vị trí, góc nhìn, mạng | Hình ảnh, lưu trữ |
| Access Control (Kiểm soát ra vào) | Tiêu chuẩn/giải pháp của hệ thống | Reader, controller, khóa | Xác thực, mở khóa |
| PA (Âm thanh thông báo) | Tiêu chuẩn âm thanh liên quan | Loa, amplifier, vùng âm thanh | Độ rõ, vùng phủ |
| Báo cháy | TCVN/QCVN PCCC liên quan | Đầu báo, tuyến cáp, tủ | Test báo cháy/liên động |

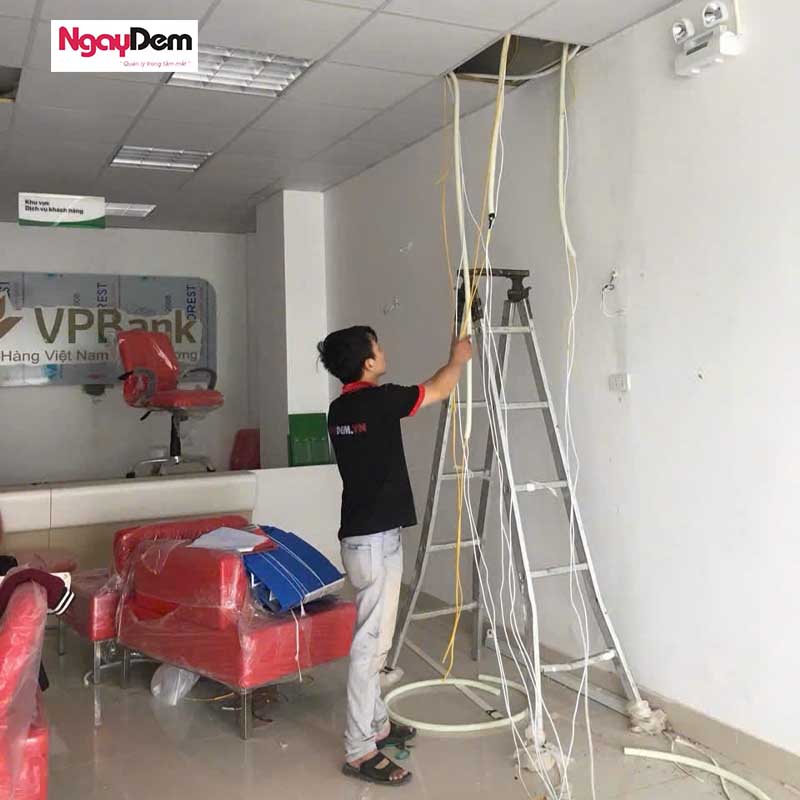

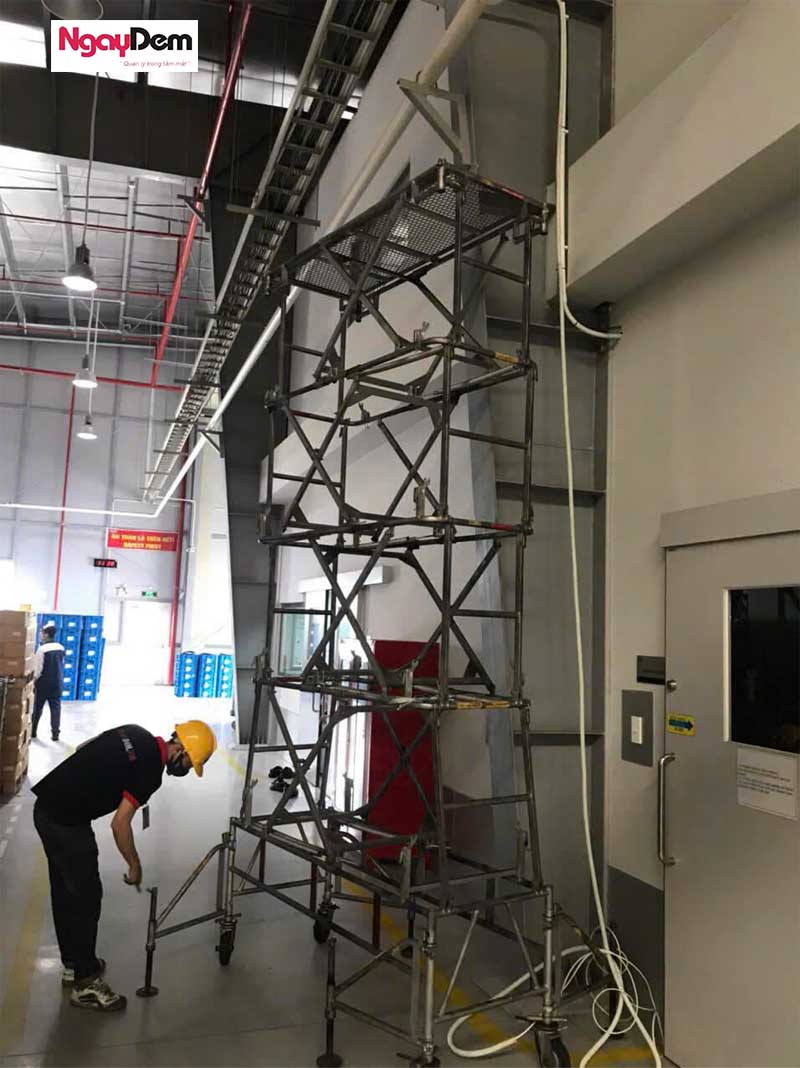

Tiêu chuẩn lắp đặt hệ thống điện nhẹ trong thực tế
Tiêu chuẩn lắp đặt hệ thống điện nhẹ cần được chuyển hóa thành các yêu cầu cụ thể trên công trường. Đây là yếu tố quyết định chất lượng thực tế của hệ thống sau khi hoàn thành.
1. Khảo sát & hồ sơ: Đối chiếu hiện trạng, bản vẽ, cao độ, vị trí thiết bị và tuyến cáp trước khi thi công.
2. Yêu cầu vật tư thiết bị: Đúng chủng loại, thông số kỹ thuật, nguồn gốc và được kiểm tra trước khi đưa vào lắp đặt.
3. Yêu cầu hạ tầng & tuyến cáp: Đi đúng tuyến, cố định chắc chắn, đảm bảo bán kính uốn, không kéo căng hoặc làm dập cáp; phân tách phù hợp với cáp điện động lực.
4. Yêu cầu lắp đặt thiết bị: Đúng vị trí, cao độ, hướng lắp; chắc chắn, thẩm mỹ và thuận tiện kiểm tra, bảo trì.
5. Yêu cầu đấu nối & cấu hình: Đúng sơ đồ, đúng cực tính, địa chỉ và thông số; đảm bảo thiết bị giao tiếp ổn định.
6. Yêu cầu kiểm tra & nghiệm thu: Test từng hạng mục và toàn hệ thống, đo kiểm khi cần, lập hồ sơ hoàn công và bàn giao trước khi đưa vào vận hành.
Nhà thầu thi công điện nhẹ phải áp dụng nguyên tắc: Đúng thiết kế – đúng vật tư – đúng kỹ thuật – kiểm tra đầy đủ – dễ bảo trì. Xem thêm biện pháp thi công hệ thống điện nhẹ mới.
