Thi công đèn LED dây đòi hỏi sự phối hợp giữa lựa chọn thiết bị, tính toán nguồn điện, bố trí tuyến cấp nguồn và kiểm soát chất lượng lắp đặt. Nếu không tính toán phù hợp, hệ thống có thể gặp tình trạng sụt áp, ánh sáng không đồng đều, quá nhiệt hoặc hư hỏng do nước xâm nhập.
Trong các công trình khách sạn, resort, trung tâm thương mại, tòa nhà văn phòng và nhà xưởng, đèn LED dây thường được sử dụng để chiếu sáng hắt trần, nhấn sáng kiến trúc, trang trí nội thất và bổ sung ánh sáng cho các khu vực chức năng. Vì vậy, quá trình lắp đặt đèn led dây cần căn cứ vào hồ sơ thiết kế, điều kiện môi trường và yêu cầu vận hành thực tế.
Các vị trí thường lắp đặt đèn LED dây
Đèn LED dây có ưu điểm linh hoạt, dễ tích hợp vào các chi tiết kiến trúc và có thể sử dụng với nhiều phương án điều khiển. Tùy theo công năng, thiết bị thường được lắp đặt tại các vị trí sau:

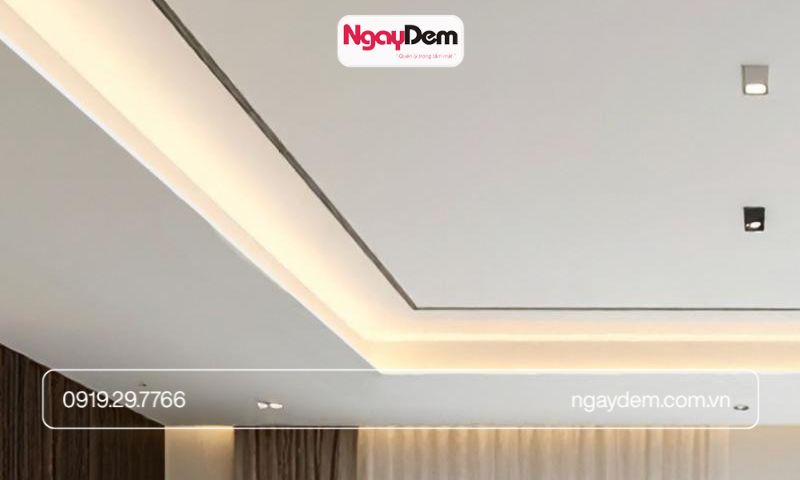

- Khe trần, hốc tường và vách trang trí: Phổ biến trong khách sạn, biệt thự, văn phòng và trung tâm thương mại. LED dây tạo ánh sáng gián tiếp, làm nổi bật đường nét nội thất và tăng chiều sâu không gian.

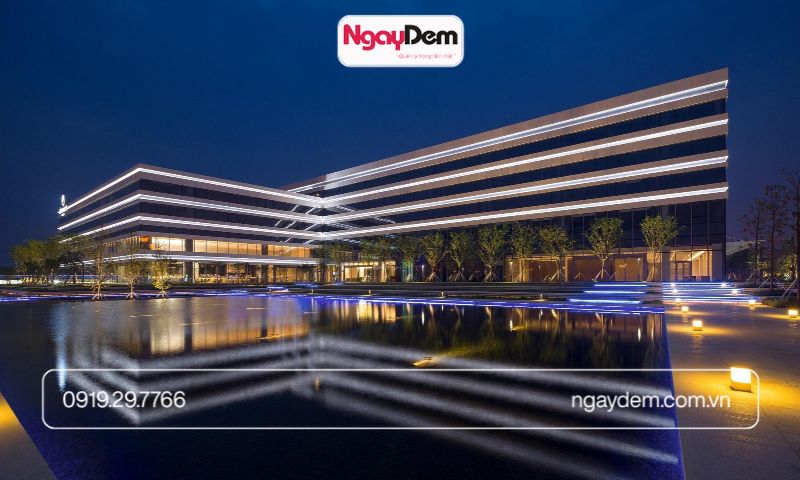

- Mặt tiền, mái đón và đường viền kiến trúc: Sử dụng để nhấn sáng gờ mái, ban công, chi tiết mặt dựng và các đường nét kiến trúc ngoài trời. Thiết bị cần đáp ứng yêu cầu chống nước, chống tia UV và độ bền cơ học theo điều kiện lắp đặt.
- Quầy lễ tân, quầy bar và khu vực dịch vụ: Thường được tích hợp dưới mặt quầy, sau vách trang trí hoặc trong các chi tiết nội thất tại khách sạn, resort và nhà hàng. Cần kiểm soát màu ánh sáng, vị trí nguồn và khả năng bảo trì.
- Tủ trưng bày, kệ hàng và showroom: LED dây được bố trí trong tủ kính, dưới tầng kệ hoặc dọc khu vực trưng bày tại siêu thị, cửa hàng và trung tâm thương mại. Yêu cầu quan trọng là màu ánh sáng phù hợp, tản nhiệt và đấu nối gọn gàng.

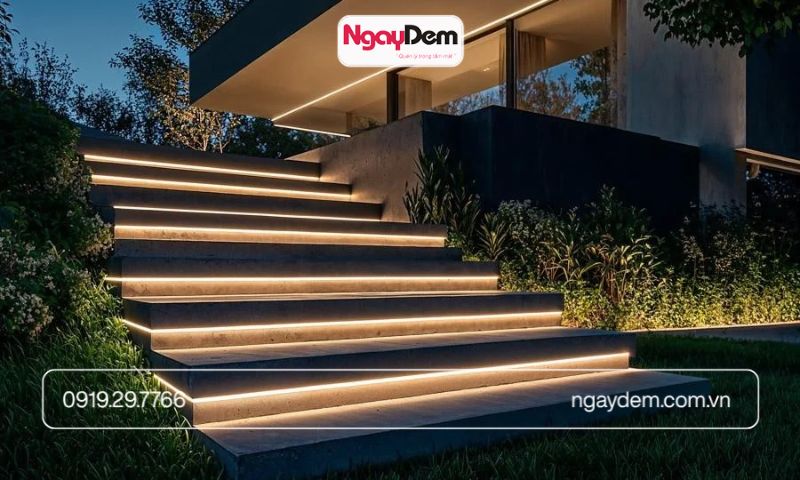

- Bậc cầu thang, lối đi và cảnh quan: Có thể lắp dưới mép bậc, dọc lối đi hoặc tại các chi tiết cảnh quan trong biệt thự, resort và khu nghỉ dưỡng. Phải đánh giá nguy cơ tiếp xúc với nước, bụi và tác động cơ học.
- Khu vực chức năng trong nhà xưởng, tòa nhà: Phù hợp với khu vực lễ tân, phòng điều hành hoặc không gian trưng bày sản phẩm. LED dây trang trí không mặc định thay thế được hệ thống đèn chiếu sáng công nghiệp chuyên dụng.
Việc xác định vị trí lắp đặt đèn LED dây ngay từ giai đoạn thiết kế giúp lựa chọn đúng chủng loại đèn, phương án cấp nguồn và phụ kiện lắp đặt, đồng thời hạn chế xung đột với các hệ thống cơ điện khác.
Xem thêm: Hướng Dẫn thi Công Đèn LED Cầu Thang Đúng Kỹ Thuật, An Toàn

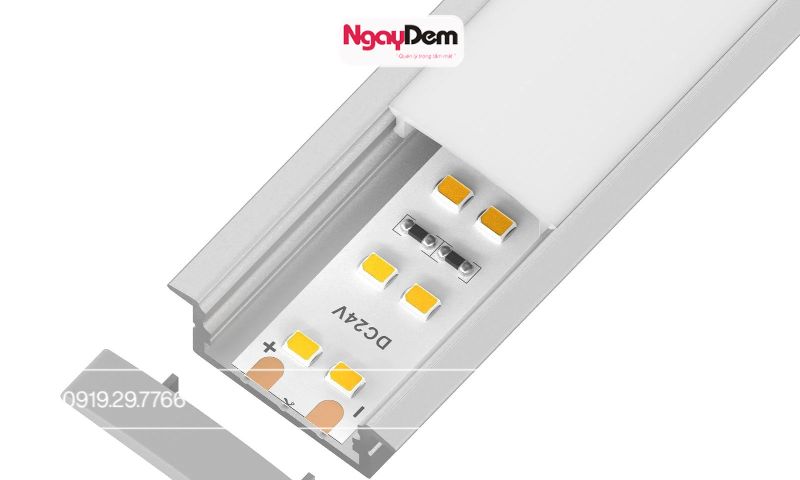

Lựa chọn đèn LED dây và thiết bị phù hợp
Trước khi thi công, kỹ sư cần xác định điện áp, công suất, màu ánh sáng, cấp bảo vệ và phương thức điều khiển của LED dây.
Phân loại theo điện áp
LED dây 12V/24V DC: Sử dụng bộ nguồn chuyển đổi từ điện áp xoay chiều sang điện áp một chiều. Loại này thường được dùng trong chiếu sáng nội thất, hắt trần, tủ trưng bày và trang trí kiến trúc. Cần tính toán dòng tải, sụt áp và chiều dài tối đa của mỗi nhánh theo tài liệu nhà sản xuất.
LED dây sử dụng điện áp lưới: Một số dòng LED dây hoặc LED dạng ống được thiết kế để vận hành với điện áp 220V AC thông qua cấu trúc và phụ kiện chuyên dụng. Việc đấu nối phải tuân thủ sơ đồ của nhà sản xuất, không áp dụng cách đấu của LED 12V/24V DC.
Phân loại theo môi trường sử dụng
LED dây trong nhà có thể sử dụng loại không chống nước khi điều kiện lắp đặt phù hợp. Với khu vực ẩm, ngoài trời hoặc có nguy cơ tiếp xúc với nước, cần lựa chọn cấp bảo vệ IP tương ứng và kiểm tra đồng bộ cả đầu nối, hộp đấu dây, bộ nguồn cùng tuyến cáp.
Ngoài ra, cần xác định nhiệt độ màu, chỉ số hoàn màu khi cần, mật độ LED, công suất trên mỗi mét và khả năng điều chỉnh độ sáng. Đối với hệ thống RGB/RGBW, phải kiểm tra sự tương thích giữa LED dây, nguồn và bộ điều khiển.
Vật tư đi kèm thường gồm bộ nguồn, dây dẫn, thanh nhôm định hình hoặc nẹp đỡ, đầu nối, hộp đấu dây và phụ kiện chống nước theo yêu cầu thiết kế.
Khảo sát và tính toán kỹ thuật trước khi thi công đèn led dây
Khảo sát hiện trường giúp xác định chính xác chiều dài tuyến đèn, điều kiện lắp đặt, vị trí cấp nguồn và phương án bảo trì.
Các nội dung cần kiểm tra trước khi lắp đặt đèn led dây gồm:
- Đo chiều dài tuyến LED theo bản vẽ và hiện trạng.
- Kiểm tra bề mặt lắp đặt, kích thước khe đèn và khả năng tản nhiệt.
- Xác định vị trí đặt nguồn, hộp đấu nối và bộ điều khiển.
- Kiểm tra đường đi dây, phương án bảo vệ và điểm cấp điện.
- Phối hợp bản vẽ chiếu sáng với trần, vách, kiến trúc và các hệ thống M&E khác.
Tính công suất bộ nguồn
Tổng công suất tải được xác định theo công thức:
P tải = L × p
Trong đó:
- P tải là tổng công suất LED, đơn vị W.
- L là chiều dài LED dây, đơn vị m.
- p là công suất định mức trên mỗi mét, đơn vị W/m.
Công suất nguồn cần được lựa chọn có dự phòng phù hợp với điều kiện vận hành và khuyến nghị của nhà sản xuất. Với bài toán tham khảo, có thể sử dụng hệ số dự phòng 20%.
P nguồn ≥ P tải × 1,2
Ví dụ: Tuyến LED dây 24V DC dài 20 m, công suất 14,4 W/m.
- Tổng công suất tải: 20 × 14,4 = 288 W.
- Công suất nguồn tham khảo với dự phòng 20%: 288 × 1,2 = 345,6 W.
- Có thể xem xét nguồn 350–360 W hoặc cấu hình nhiều nguồn tương đương, sau khi kiểm tra giới hạn tải, nhiệt độ và điều kiện lắp đặt.
Đây là phép tính sơ bộ. Khi lựa chọn thiết bị thực tế, cần kiểm tra công suất đầu ra liên tục, khả năng suy giảm công suất theo nhiệt độ và giới hạn tải trên từng ngõ ra.
Tính dòng điện và hạn chế sụt áp
Đối với tải DC, dòng điện được tính gần đúng theo công thức:
I = P / U
Với tải 288 W ở điện áp 24V DC, dòng điện danh định là:
288 / 24 = 12 A.
Kết quả này là cơ sở ban đầu để lựa chọn tiết diện dây dẫn, đầu nối và thiết bị bảo vệ. Kỹ sư cần kiểm tra thêm khả năng tải dòng, chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường và độ sụt áp cho phép.
Để hạn chế sụt áp, có thể bố trí nguồn gần tải, tăng tiết diện dây dẫn khi cần, chia tuyến thành các nhánh hoặc bổ sung điểm cấp nguồn theo hướng dẫn của nhà sản xuất. Không nên mặc định một chiều dài cấp nguồn áp dụng cho mọi loại LED dây.
Cách thi công đèn LED dây chuẩn kỹ thuật
Quy trình thi công lắp đặt đèn LED dây cần được thực hiện theo hồ sơ thiết kế và biện pháp đã được phê duyệt.
Bước 1: Định vị tuyến đèn và chuẩn bị bề mặt
Đánh dấu vị trí lắp đặt, kiểm tra kích thước khe trần, vách hoặc thanh nhôm. Bề mặt phải sạch, khô và phù hợp với phương pháp cố định. Với hệ thống sử dụng thanh nhôm, nên hoàn thiện và cố định thanh trước khi lắp LED dây.
Bước 2: Cắt và xử lý LED dây
Chỉ cắt tại vị trí được nhà sản xuất đánh dấu. Không kéo căng, xoắn hoặc gập LED dây vượt giới hạn cho phép. Tại các góc chuyển hướng, sử dụng đầu nối hoặc dây liên kết phù hợp với cấu tạo sản phẩm.
Bước 3: Cố định LED dây
Lắp LED dây đúng vị trí thiết kế, bảo đảm độ thẳng, tính liên tục của tuyến và khả năng tản nhiệt. Không đè lên chip LED, linh kiện điện tử hoặc các điểm hàn. Phương pháp cố định cần phù hợp với vật liệu nền và điều kiện vận hành.
Bước 4: Lắp nguồn và đấu nối điện
Cố định bộ nguồn tại vị trí thông thoáng, thuận tiện bảo trì. Đấu nối đầu vào và đầu ra theo sơ đồ kỹ thuật; kiểm tra cực tính đối với hệ thống DC và đấu đúng kênh điều khiển đối với LED RGB/RGBW. Các mối nối phải chắc chắn, được cách điện và bảo vệ phù hợp với môi trường.
Bước 5: Chạy thử và kiểm tra

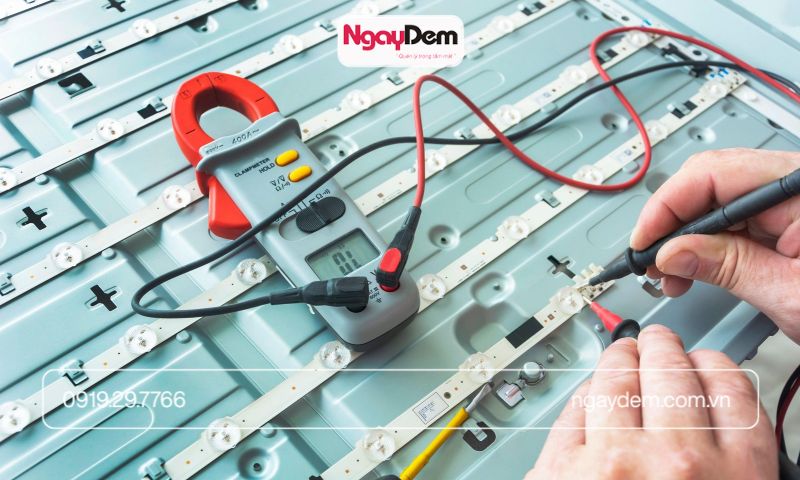

Sau khi kiểm tra an toàn, cấp điện theo đúng trình tự. Đo điện áp đầu ra nguồn và tại các điểm cần thiết, kiểm tra độ sáng toàn tuyến, hiện tượng nhấp nháy, sai màu hoặc phát nóng bất thường. Với hệ thống có điều khiển, cần kiểm tra từng vùng và từng chế độ vận hành.
Bước 6: Hoàn thiện lắp đặt đèn LED dây
Hoàn thiện nắp che, đầu bịt và các vị trí xuyên kết cấu; đánh dấu mạch điện, bộ nguồn và các điểm đấu nối. Cập nhật bản vẽ hoàn công, danh mục thiết bị và hướng dẫn vận hành, bảo trì.
Yêu cầu kỹ thuật về chống nước, tản nhiệt và an toàn điện
Đối với lắp đặt đèn LED dây ngoài trời hoặc tại khu vực ẩm, cấp bảo vệ IP phải phù hợp với điều kiện tiếp xúc bụi và nước. Tuy nhiên, chỉ số IP của LED dây không đồng nghĩa toàn bộ hệ thống đã được bảo vệ đầy đủ.
Cần xử lý kín nước tại đầu nối, điểm cắt và hộp đấu dây; bố trí tuyến cáp hạn chế nước xâm nhập và tránh để nước đọng tại các điểm kết nối. Khả năng chịu tia UV, nhiệt độ và hóa chất vệ sinh cũng cần được xem xét theo môi trường sử dụng.
Về tản nhiệt, cần bảo đảm LED dây và bộ nguồn hoạt động trong giới hạn nhiệt độ cho phép. Không tự ý bọc kín nguồn hoặc lắp đặt trong khoang không thông thoáng nếu thiết bị không được thiết kế cho điều kiện đó.
Về an toàn điện, nguồn 220V cấp cho bộ nguồn LED vẫn có nguy cơ gây điện giật, kể cả khi LED dây sử dụng điện áp thấp. Đội thi công phải cô lập nguồn trước khi đấu nối, kiểm tra hết điện, sử dụng dụng cụ phù hợp và thực hiện biện pháp bảo vệ theo thiết kế. Thiết bị bảo vệ quá dòng, chống điện giật và nối đất phải phù hợp với cấu hình hệ thống và quy định áp dụng.
Kiểm tra và nghiệm thu hệ thống đèn LED dây
Nghiệm thu cần đánh giá cả chất lượng lắp đặt, thông số điện và khả năng vận hành thực tế, không chỉ kiểm tra việc đèn có sáng hay không.
| Hạng mục | Nội dung kiểm tra |
| Thiết bị | Đối chiếu model, điện áp, công suất và cấp bảo vệ với hồ sơ được duyệt |
| Lắp đặt | Kiểm tra tuyến đèn, điểm cố định, thanh nhôm, đầu bịt và các điểm chuyển hướng |
| Đấu nối | Kiểm tra cực tính DC, đầu nối, cách điện và bảo vệ dây dẫn |
| Điện áp | Đo điện áp tại đầu ra nguồn và các điểm cuối tuyến theo phương án kiểm tra |
| Ánh sáng | Kiểm tra độ đồng đều, màu sắc, hiện tượng nhấp nháy và hoạt động của từng nhóm |
| Điều khiển | Kiểm tra chức năng điều chỉnh độ sáng và các chế độ điều khiển nếu có |
| Hồ sơ | Kiểm tra bản vẽ hoàn công, sơ đồ đấu nối, danh mục thiết bị và hướng dẫn bảo trì |
Đối với công trình có yêu cầu chiếu sáng theo thiết kế, cần đo độ rọi tại các vị trí chức năng tương ứng. Tiêu chí nghiệm thu phải căn cứ vào hồ sơ thiết kế và yêu cầu kỹ thuật đã được phê duyệt.
Các phép đo điện và kiểm tra cách điện phải thực hiện theo quy trình phù hợp. Trước khi sử dụng thiết bị đo cách điện, cần cô lập các linh kiện điện tử có thể bị ảnh hưởng và tuân thủ hướng dẫn của nhà sản xuất.

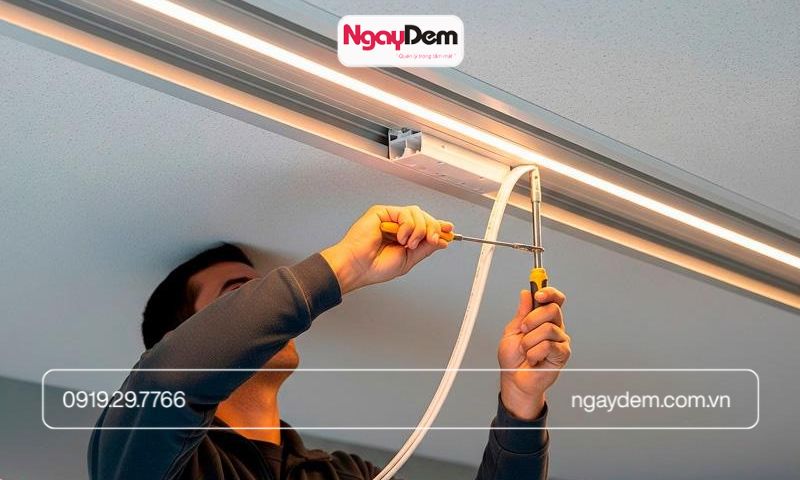

Các lỗi thường gặp khi thi công đèn LED dây
- Ánh sáng yếu dần về cuối tuyến: Có thể do sụt áp trên LED dây hoặc dây cấp nguồn. Cần đo điện áp tại các điểm, tính toán lại sụt áp và xem xét tăng tiết diện dây hoặc chia nhánh cấp nguồn.
- Nguồn nóng hoặc thường xuyên ngắt: Nguyên nhân có thể là tải vượt công suất, nhiệt độ môi trường cao, thông gió kém hoặc mối nối không tốt. Cần kiểm tra dòng tải, công suất nguồn và điều kiện tản nhiệt trước khi thay thiết bị.
- LED nhấp nháy hoặc sai màu: Có thể xuất phát từ nguồn không tương thích, điện áp không ổn định hoặc đấu sai kênh điều khiển. Cần kiểm tra sơ đồ đấu nối và cấu hình của bộ điều khiển.
- LED hỏng sau thời gian ngắn: Thường liên quan đến quá nhiệt, nước xâm nhập, chất lượng mối nối hoặc lựa chọn thiết bị không phù hợp với môi trường. Cần xác định nguyên nhân gốc trước khi thay LED dây để tránh lỗi tái diễn.
Để tránh bị những lỗi bên trên, mọi người có thể tham khảo dịch vụ thi công lắp đặt đèn led trọn gói của cơ điện Ngày Đêm. Chúng tôi cam kết hệ thống đèn led được thi công chuẩn yêu cầu kỹ thuật, đảm bảo vận hành lâu dài.
Dịch vụ thi công đèn LED dây của Tổng thầu Cơ Điện Ngày Đêm
Đối với các dự án có nhiều khu vực chiếu sáng, hạng mục lắp đặt đèn LED dây cần được phối hợp với hệ thống điện, kiến trúc và điều khiển nhằm hạn chế xung đột khi thi công, đồng thời bảo đảm khả năng bảo trì trong quá trình vận hành.
Tổng thầu Cơ Điện Ngày Đêm định hướng cung cấp giải pháp thi công đèn led dây trọn gói theo phạm vi từng dự án, bao gồm:
- Khảo sát hiện trường và tư vấn phương án lắp đặt.
- Lựa chọn LED dây, bộ nguồn, bộ điều khiển và phụ kiện phù hợp.
- Tính toán tải điện, phương án cấp nguồn và tuyến dây dẫn.
- Lập biện pháp thi công, phối hợp bản vẽ điện với kiến trúc.
- Thi công, kiểm tra vận hành, nghiệm thu và bàn giao hồ sơ kỹ thuật.
- Hướng dẫn vận hành và xây dựng phương án bảo trì theo yêu cầu dự án.
Liên hệ Tổng thầu Cơ Điện Ngày Đêm để được khảo sát, tư vấn giải pháp kỹ thuật và lập dự toán thi công đèn LED dây theo quy mô, điều kiện lắp đặt và yêu cầu thực tế của dự án.
Tham khảo: Báo giá thi công đèn led dây của Ngày Đêm
Câu hỏi thường gặp về thi công đèn LED dây
Thi công LED dây 12V và 24V khác nhau như thế nào?
Với cùng công suất tải, hệ thống 24V có dòng điện thấp hơn hệ thống 12V. Điều này thường giúp giảm sụt áp tương đối trên cùng tuyến dây dẫn. Tuy nhiên, việc lựa chọn vẫn phải căn cứ vào chủng loại LED, chiều dài tuyến và thiết kế tổng thể.
Có thể nối tiếp nhiều đoạn LED dây không?
Chỉ nên nối theo cấu hình và chiều dài tối đa được nhà sản xuất cho phép. Với tuyến dài hoặc tải lớn, cần xem xét chia nhánh và bổ sung điểm cấp nguồn để hạn chế sụt áp.
LED dây chống nước có thể lắp ở mọi vị trí ngoài trời không?
Không. Cần đánh giá cấp bảo vệ IP, khả năng chịu tia UV, nhiệt độ, phương pháp đấu nối và điều kiện môi trường. Đầu nối, bộ nguồn và hộp đấu dây cũng phải được bảo vệ phù hợp.
Khi nào cần đo độ rọi sau thi công lắp đặt đèn LED dây?
Khi hồ sơ thiết kế yêu cầu đáp ứng chỉ tiêu chiếu sáng tại khu vực chức năng hoặc mặt phẳng làm việc. Với LED dây trang trí, ngoài độ rọi nếu được yêu cầu, cần kiểm tra tính liên tục của ánh sáng, màu sắc và chất lượng hoàn thiện.
