Thi công điện âm tường là giải pháp phổ biến trong các công trình nhà ở, biệt thự, khách sạn, văn phòng và công trình thương mại. Phương pháp này giúp hệ thống dây dẫn được bố trí gọn gàng bên trong tường, nâng cao tính thẩm mỹ, hạn chế tác động cơ học và tạo sự đồng bộ với kiến trúc công trình.
Ở bài viết này, Ngày Đêm sẽ hướng dẫn cách thi công điện âm tường chuẩn kỹ thuật để công trình có hệ thống điện an toàn, gọn đẹp và thuận tiện bảo trì.
Thi công điện âm tường là gì? Vì sao cần thi công đúng kỹ thuật?
Thi công điện âm tường là phương pháp bố trí dây dẫn, ống luồn, hộp điện và các phụ kiện bên trong tường hoặc các vị trí được thiết kế để lắp đặt hệ thống điện. Sau khi hoàn thiện, phần lớn tuyến điện được che khuất, chỉ để lộ các vị trí cần sử dụng như công tắc, ổ cắm và mặt thiết bị.
Giải pháp thi công hệ thống điện âm tường sẽ mang lại ba lợi ích chính:
- Đảm bảo thẩm mỹ: Hạn chế dây dẫn lộ ra ngoài, giúp không gian gọn gàng và phù hợp với thiết kế nội thất.
- Tăng khả năng bảo vệ: Ống luồn và phụ kiện phù hợp giúp hạn chế tác động cơ học lên lớp cách điện của dây dẫn.
- Thuận tiện quản lý hệ thống: Khi tuyến điện được bố trí khoa học và có bản vẽ hoàn công, việc kiểm tra, sửa chữa hoặc cải tạo sẽ dễ dàng hơn.
Tuy nhiên, điện âm tường khó tiếp cận sau khi hoàn thiện. Vì vậy, chất lượng thi công phải được kiểm soát ngay từ giai đoạn xây thô, đặc biệt tại các vị trí đi ống, hộp nối và điểm giao cắt với hệ thống kỹ thuật khác.
Xem thêm: Cách Thi Công Hệ Thống Điện Đúng Kỹ Thuật, An Toàn
Hướng dẫn cách thi công điện âm tường an toàn, thẩm mỹ
Bước 1: Khảo sát và định vị tuyến điện
Trước khi thi công, cần xác định vị trí tủ điện, công tắc, ổ cắm, điểm cấp nguồn và các thiết bị sử dụng điện theo bản vẽ đã được phê duyệt.
Kỹ sư cần kiểm tra hiện trạng tường, xác định các vị trí có thể ảnh hưởng đến kết cấu và phối hợp với bản vẽ cấp thoát nước, điều hòa cùng các hệ thống M&E khác. Tuyến điện cần được bố trí rõ ràng, hạn chế giao cắt và tránh những đường đi gây khó khăn cho việc bảo trì.
Việc định vị chính xác ngay từ đầu giúp hạn chế đục phá nhiều lần, tránh sai lệch vị trí thiết bị và giữ chất lượng bề mặt hoàn thiện.

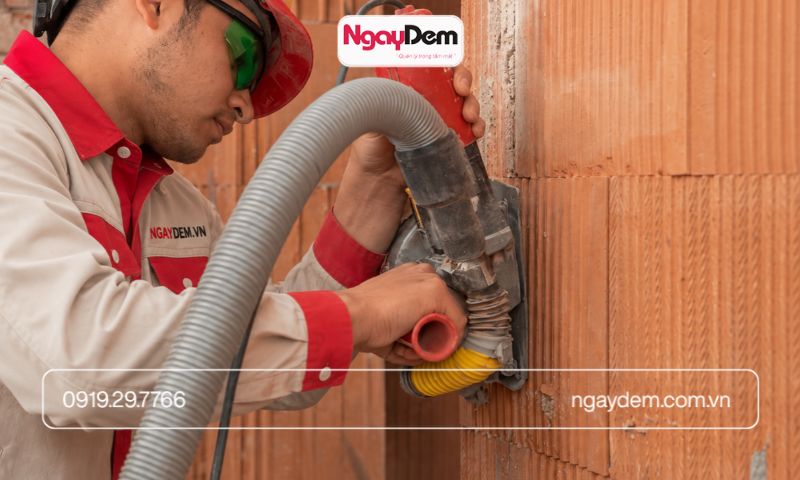

Bước 2: Tạo rãnh và lắp đặt hộp điện
Sau khi lấy dấu, tiến hành tạo rãnh theo tuyến thiết kế bằng dụng cụ phù hợp. Kích thước rãnh phải đủ để bố trí ống luồn và lớp hoàn thiện, nhưng không được tùy tiện cắt sâu hoặc mở rộng rãnh làm ảnh hưởng đến độ bền của tường.
Đối với dầm, cột, sàn chịu lực và các cấu kiện kết cấu khác, không tự ý khoan cắt hoặc tạo rãnh khi chưa có chấp thuận kỹ thuật phù hợp.
Hộp âm tường cần được cố định chắc chắn, đúng cao độ và thẳng hàng với thiết kế. Vị trí hộp phải thuận tiện cho việc lắp mặt thiết bị sau khi trát và hoàn thiện, đồng thời cần được che chắn để tránh vữa hoặc bụi xây dựng lọt vào bên trong.

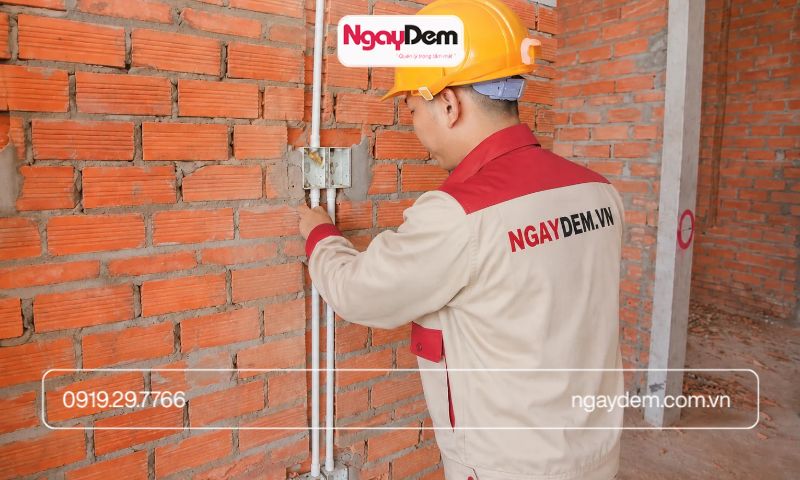

Bước 3: Lắp đặt ống luồn dây điện âm tường
Ống luồn cần được lựa chọn theo điều kiện lắp đặt, yêu cầu bảo vệ cơ học và số lượng dây dẫn của từng tuyến. Trong quá trình thi công, cần cố định ống chắc chắn, sử dụng phụ kiện tương thích và xử lý các điểm chuyển hướng để thuận tiện cho việc kéo dây.
Một số yêu cầu quan trọng gồm:
- Không để ống bị dập, gãy hoặc biến dạng trong quá trình thi công.
- Hạn chế các đoạn uốn gấp và số lượng góc chuyển hướng không cần thiết.
- Bảo vệ đầu ống để tránh vữa, bụi và vật liệu xây dựng lọt vào.
- Bố trí tuyến ống hợp lý để hỗ trợ kéo thay dây khi cấu hình cho phép.
- Phối hợp vị trí ống với hệ thống cấp thoát nước và các tuyến kỹ thuật khác.
Không nên chôn trực tiếp dây dẫn trong tường khi thiết kế yêu cầu sử dụng ống luồn hoặc biện pháp bảo vệ riêng.

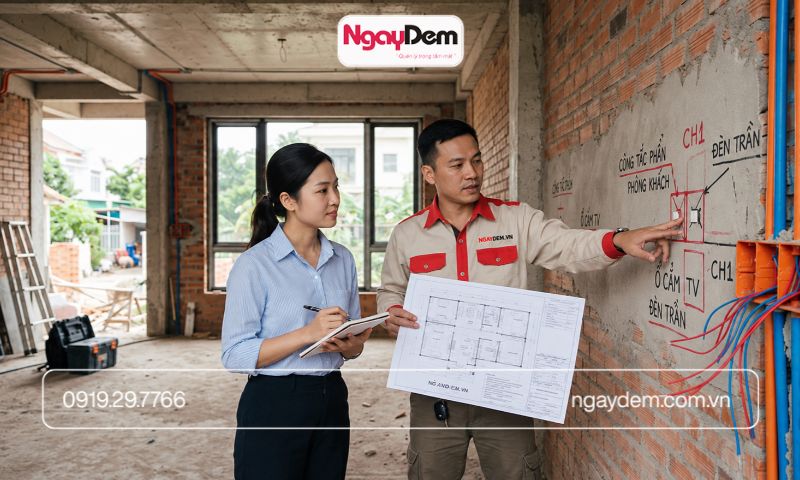

Bước 4: Kiểm tra đường ống trước khi trát tường
Đây là bước quan trọng giúp hạn chế các lỗi bị che khuất sau khi hoàn thiện.
Cần kiểm tra tuyến ống có đúng bản vẽ, các điểm nối có chắc chắn, hộp âm có đúng vị trí và đường ống có bị tắc nghẽn hay không. Có thể sử dụng dây mồi hoặc phương pháp kiểm tra phù hợp để xác nhận khả năng luồn dây.
Chỉ tiến hành trát kín sau khi hệ thống được kiểm tra và nghiệm thu đạt yêu cầu. Việc trám vá rãnh phải phù hợp với vật liệu tường và biện pháp hoàn thiện, hạn chế nguy cơ nứt bề mặt hoặc bong lớp trát.
Bước 5: Luồn dây và đấu nối thiết bị
Sau khi nghiệm thu đường ống, tiến hành kéo dây theo sơ đồ mạch. Dây dẫn phải đúng chủng loại, tiết diện và chức năng theo thiết kế; quá trình kéo dây cần hạn chế ma sát gây tổn hại lớp cách điện.
Các đầu dây nên được đánh dấu rõ ràng để nhận biết mạch và điểm kết nối. Không bố trí mối nối tùy tiện trong đoạn ống bị chôn kín. Những điểm nối cần thiết phải sử dụng phương pháp phù hợp và đặt trong hộp có thể tiếp cận để kiểm tra, bảo trì.
Khi đấu nối tủ điện, công tắc, ổ cắm và phụ tải, cần kiểm tra đúng sơ đồ, siết chặt đầu nối theo hướng dẫn của nhà sản xuất và bảo đảm không có phần dẫn điện hở ngoài phạm vi cho phép.
Thiết bị bảo vệ phải được lựa chọn phù hợp với tải, tiết diện dây và yêu cầu an toàn của hệ thống. Dây bảo vệ nối đất phải được triển khai liên tục theo thiết kế, không thay thế bằng dây trung tính.

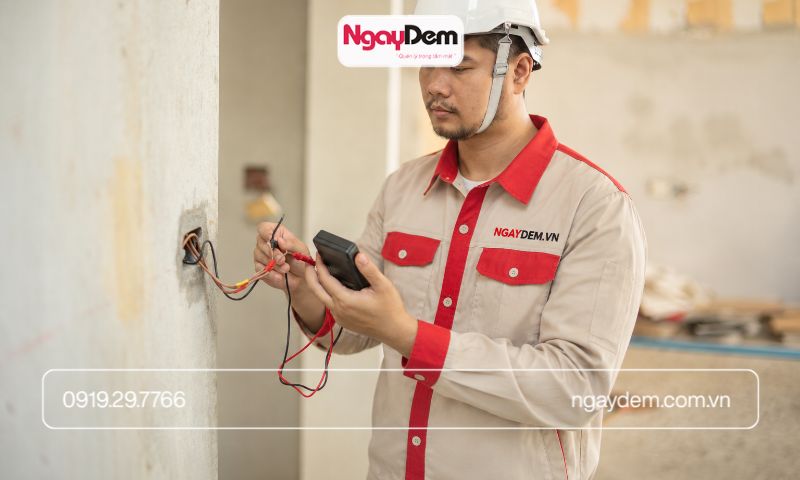

Bước 6: Kiểm tra, nghiệm thu và hoàn thiện hệ thống điện âm tường
Trước khi đóng điện, cần kiểm tra chất lượng đấu nối, tính liên tục của dây bảo vệ, tình trạng cách điện và sự phù hợp giữa hệ thống thực tế với sơ đồ thiết kế. Các phép đo phải được thực hiện bằng thiết bị phù hợp và theo quy trình an toàn.
Sau khi đạt yêu cầu, tiến hành cấp điện theo trình tự, kiểm tra hoạt động của công tắc, ổ cắm, thiết bị bảo vệ và các phụ tải liên quan.
Cuối cùng, hoàn thiện mặt thiết bị, vệ sinh khu vực thi công, đánh dấu mạch và cập nhật bản vẽ hoàn công. Hồ sơ cần thể hiện các tuyến điện, vị trí hộp nối và điểm cấp nguồn để hỗ trợ công tác bảo trì về sau.
Những yêu cầu kỹ thuật giúp hệ thống điện âm tường an toàn và bền vững
Lựa chọn loại dây dẫn và thiết bị bảo vệ phù hợp nhu cầu sử dụng lâu dài
Tiết diện dây dẫn phải được tính toán theo dòng tải, công suất thiết bị, chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường và điều kiện tản nhiệt. Không nên chọn dây chỉ dựa trên kinh nghiệm hoặc sử dụng cùng một tiết diện cho tất cả các mạch.
Các thiết bị công suất lớn như điều hòa, bình nước nóng hoặc bếp điện cần được xem xét phương án cấp nguồn riêng theo thiết kế. Thiết bị bảo vệ quá dòng và chống dòng dư phải phù hợp với cấu hình hệ thống và yêu cầu an toàn áp dụng cho công trình.
Bố trí tuyến điện khoa học, hạn chế xung đột
Tuyến điện cần được thể hiện rõ trên bản vẽ, phối hợp với kiến trúc, kết cấu và hệ thống cấp thoát nước trước khi thi công. Việc bố trí khoa học giúp giảm giao cắt, hạn chế đục phá và thuận tiện xác định đường đi của dây dẫn khi cần sửa chữa.
Đối với công trình lớn, nên tổ chức kiểm tra phối hợp giữa các bộ môn trước khi triển khai đồng loạt, đặc biệt tại các khu vực có mật độ đường ống và thiết bị kỹ thuật cao.
Đảm bảo khả năng bảo trì sau hoàn thiện
Một hệ thống điện âm tường tốt không chỉ cần an toàn khi đưa vào sử dụng mà còn phải thuận tiện kiểm tra và sửa chữa. Do đó, cần hạn chế mối nối không thể tiếp cận, bảo đảm đường ống không bị tắc và lưu giữ bản vẽ hoàn công đầy đủ.
Trước khi khoan lắp nội thất hoặc cải tạo công trình, bản vẽ hoàn công giúp xác định khu vực có tuyến điện, giảm nguy cơ khoan trúng dây dẫn và hạn chế hư hỏng ngoài ý muốn.
Tham khảo: Tiêu chuẩn thi công và nghiệm thu hệ thống điện áp dụng năm 2026
Các lỗi thường gặp khi thi công điện âm tường
Ống luồn bị tắc hoặc dập gãy: Thường do cố định không chắc chắn, uốn cong quá mức hoặc để vật liệu xây dựng lọt vào. Cần kiểm tra đường ống trước khi trát kín và bảo vệ đầu ống trong suốt quá trình thi công.
Hộp điện lắp lệch hoặc sai cao độ: Làm giảm tính thẩm mỹ và gây khó khăn khi lắp công tắc, ổ cắm. Cần định vị chính xác, kiểm tra cao độ và độ thẳng hàng trước khi hoàn thiện tường.
Dây dẫn nóng hoặc thiết bị bảo vệ thường xuyên ngắt: Có thể do quá tải, tiết diện dây không phù hợp, đầu nối lỏng hoặc thiết bị bảo vệ không tương thích. Cần kiểm tra toàn bộ mạch và xác định nguyên nhân trước khi khắc phục.
Tường nứt tại vị trí đi điện: Có thể liên quan đến cách tạo rãnh, vật liệu trám vá hoặc chất lượng hoàn thiện. Cần thực hiện đúng biện pháp thi công và phối hợp giữa đội điện với đội xây dựng.
Khó sửa chữa khi hệ thống gặp sự cố: Thường do thiếu bản vẽ hoàn công, tuyến ống không thuận tiện kéo dây hoặc mối nối nằm tại vị trí khó tiếp cận. Cần kiểm soát các yếu tố này ngay từ giai đoạn thiết kế và thi công.
Dịch vụ thi công điện âm tường của Tổng thầu Cơ Điện Ngày Đêm
Đối với công trình nhà ở, biệt thự, khách sạn, trường học, văn phòng và các dự án thương mại, thi công điện âm tường cần được phối hợp đồng bộ với kiến trúc, kết cấu và các hạng mục cơ điện khác. Việc kiểm soát chất lượng từ giai đoạn xây thô giúp hạn chế sửa chữa phát sinh, nâng cao tính thẩm mỹ và hỗ trợ vận hành lâu dài.
Tổng thầu Cơ Điện Ngày Đêm triển khai giải pháp M&E trọn gói theo phạm vi dự án, từ khảo sát, tư vấn, thiết kế đến tổ chức thi công, kiểm tra, nghiệm thu và bàn giao.
Các công việc có thể bao gồm khảo sát vị trí thiết bị, lập phương án tuyến ống và phân mạch, lắp đặt ống luồn, kéo dây, đấu nối tủ điện, kiểm tra an toàn và lập hồ sơ hoàn công.
Với hơn 17 năm kinh nghiệm và hơn 1.000 dự án đã triển khai theo thông tin doanh nghiệp cung cấp, Ngày Đêm hướng đến giải pháp cơ điện đồng bộ, đáp ứng yêu cầu kỹ thuật và điều kiện vận hành của từng công trình.
Liên hệ Tổng thầu Cơ Điện Ngày Đêm để được khảo sát, tư vấn phương án thi công điện âm tường an toàn, thẩm mỹ và phù hợp với hồ sơ thiết kế.
Tham khảo: Giá thi công điện nước âm tường mới nhất
Câu hỏi thường gặp về thi công điện âm tường
Cách thi công điện âm tường gồm những bước nào?
Quy trình cơ bản gồm khảo sát, định vị tuyến điện, tạo rãnh, lắp hộp âm và ống luồn, kiểm tra đường ống, kéo dây, đấu nối thiết bị, kiểm tra an toàn và nghiệm thu trước khi bàn giao.
Vì sao cần kiểm tra đường ống trước khi trát tường?
Kiểm tra trước khi trát giúp phát hiện ống bị tắc, gãy, sai vị trí hoặc hộp âm lắp lệch khi vẫn có thể sửa chữa thuận tiện. Sau khi hoàn thiện, việc khắc phục thường tốn thêm thời gian và ảnh hưởng đến thẩm mỹ.
Có thể nối dây điện bên trong ống âm tường không?
Không nên bố trí mối nối tùy tiện trong đoạn ống bị chôn kín. Khi cần nối dây, phải sử dụng phương pháp phù hợp và bố trí tại hộp có thể tiếp cận để kiểm tra, bảo trì.
Làm thế nào để hệ thống điện âm tường dễ bảo trì?
Cần thiết kế tuyến ống hợp lý, hạn chế góc chuyển hướng không cần thiết, kiểm tra khả năng luồn dây, đánh dấu mạch và lưu giữ bản vẽ hoàn công thể hiện vị trí tuyến điện, hộp nối và điểm cấp nguồn.
