Thi công điện nước công trình đòi hỏi sự phối hợp chặt chẽ giữa bản vẽ thiết kế, điều kiện mặt bằng và trình tự triển khai tại công trường. Từ việc định vị tuyến ống, lắp đặt máng cáp, kéo dây dẫn đến thi công cấp thoát nước, mỗi công đoạn đều cần được kiểm soát để hạn chế sai lệch, xung đột kỹ thuật và chi phí sửa chữa. Với công trình nhà xưởng, khách sạn, trường học, tòa nhà thương mại hay nhà ở, việc tổ chức thi công đúng kỹ thuật còn là cơ sở để hệ thống vận hành an toàn, thuận tiện bảo trì và đáp ứng yêu cầu nghiệm thu.
Thi công điện nước công trình gồm những hạng mục công việc nào?
Thi công điện nước là quá trình triển khai các hệ thống điện và cấp thoát nước theo hồ sơ thiết kế, yêu cầu kỹ thuật và điều kiện thực tế của công trình. Phạm vi công việc phụ thuộc vào quy mô dự án, công năng sử dụng và hợp đồng giữa chủ đầu tư với đơn vị thi công.
Triển khai hệ thống điện
Các hạng mục điện thường bao gồm hệ thống cấp nguồn, tủ điện, cáp động lực, máng cáp, ống luồn dây, chiếu sáng, ổ cắm, thiết bị đóng cắt, tiếp địa và các hệ thống điện khác theo thiết kế.
Đối với nhà xưởng hoặc công trình công nghiệp, phạm vi có thể mở rộng đến cấp điện cho máy móc, thiết bị sản xuất, hệ thống bơm, quạt và các phụ tải chuyên dụng. Khi triển khai, cần chú trọng tính toán phụ tải, phân chia mạch, lựa chọn thiết bị bảo vệ và phối hợp với hệ thống điều khiển.
Triển khai hệ thống cấp thoát nước
Hệ thống cấp nước bao gồm đường ống, van, phụ kiện, bơm, bể chứa và các thiết bị cấp nước theo thiết kế. Hệ thống thoát nước có thể gồm ống thoát nước thải, thoát nước mưa, ống thông hơi, phễu thu, hố ga và các hạng mục liên quan.
Với công trình có hệ thống xử lý nước thải hoặc cấp nước kỹ thuật riêng, phạm vi thi công còn có thể bao gồm đường ống công nghệ, bơm, thiết bị đo lường và điều khiển.
Phối hợp các hệ thống M&E
Điện và cấp thoát nước không nên được triển khai độc lập với kiến trúc, kết cấu, điều hòa thông gió, phòng cháy chữa cháy và các hệ kỹ thuật khác. Một tuyến ống nước bố trí không phù hợp có thể ảnh hưởng đến máng cáp; ngược lại, tuyến cáp đi qua khu vực cần bảo trì đường ống cũng gây khó khăn cho vận hành.
Vì vậy, ngay từ đầu cần xác định rõ phạm vi công việc, ranh giới trách nhiệm giữa các nhà thầu và các vị trí cần phối hợp trên bản vẽ.
Xem thêm: Quy trình thi công hệ thống điện nước chi tiết

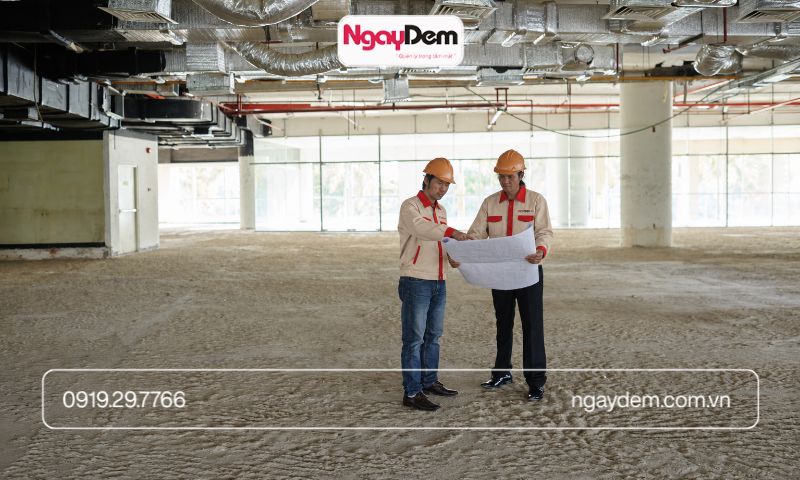

Chuẩn bị mặt bằng và định vị tuyến kỹ thuật tại công trường
Trước khi lắp đặt, đội thi công cần chuyển các thông tin trên bản vẽ thành vị trí cụ thể ngoài công trường. Đây là công đoạn quan trọng vì sai lệch ban đầu có thể kéo theo nhiều lỗi ở các bước tiếp theo.
Rà soát bản vẽ và điều kiện thực tế
Cần đối chiếu bản vẽ điện, cấp thoát nước với bản vẽ kiến trúc, kết cấu và các hệ thống M&E liên quan. Những vị trí cần kiểm tra kỹ gồm trục kỹ thuật, hộp gen, dầm, cột, trần giả, khu vực đặt thiết bị, vị trí xuyên sàn và xuyên tường.
Nếu phát hiện tuyến ống hoặc máng cáp không thể triển khai như thiết kế, đội thi công cần báo cáo bộ phận kỹ thuật để xem xét phương án điều chỉnh. Không tự ý thay đổi vị trí, kích thước lỗ chờ hoặc khoan cắt cấu kiện khi chưa được chấp thuận.
Định vị tuyến ống, máng cáp và thiết bị
Sau khi thống nhất hồ sơ, tiến hành xác định cao độ, tim tuyến và vị trí lắp đặt. Công việc có thể bao gồm đánh dấu tuyến ống âm tường, vị trí hộp điện, đường đi máng cáp, điểm đấu nối thiết bị và vị trí đầu chờ cấp thoát nước.
Tại công trình nhiều tầng, nên sử dụng hệ mốc cao độ thống nhất để hạn chế sai lệch giữa các tầng. Các vị trí thiết bị cần được kiểm tra theo kích thước hoàn thiện, tránh trường hợp ổ cắm, công tắc hoặc đầu chờ nước bị lệch sau khi ốp lát.
Chuẩn bị sẵn sàng vật tư và phạm vi công trình thi công
Vật tư cần được đối chiếu với danh mục đã duyệt trước khi đưa vào lắp đặt. Dây cáp, ống luồn, ống cấp nước, phụ kiện, van và thiết bị phải đúng chủng loại, kích thước và yêu cầu kỹ thuật.
Ngoài ra, cần bố trí khu vực tập kết vật tư, lối vận chuyển và mặt bằng thao tác phù hợp. Các vật tư dễ bị ảnh hưởng bởi độ ẩm, va đập hoặc bụi bẩn phải được bảo quản theo hướng dẫn của nhà sản xuất.
Hướng dẫn thi công hệ thống điện công trình
Thi công hệ thống điện cần bảo đảm đúng tuyến, đúng chủng loại vật tư, đấu nối chính xác và có khả năng kiểm tra trong quá trình vận hành. Trình tự thực tế có thể thay đổi theo loại công trình, nhưng các bước dưới đây là những công việc phổ biến cần kiểm soát.

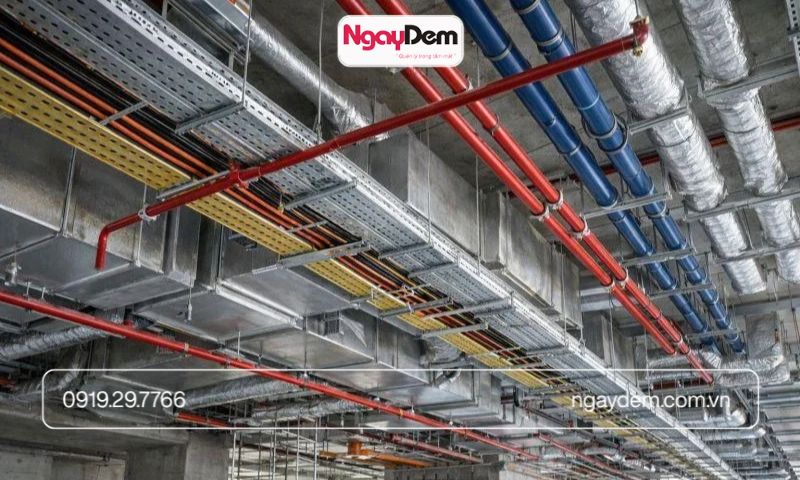

Lắp đặt máng cáp và ống để luồn dây
Đối với hệ thống điện âm tường hoặc âm sàn, cần lắp đặt ống luồn và hộp kỹ thuật theo vị trí đã định trước khi hoàn thiện bề mặt. Ống phải được cố định phù hợp, tránh biến dạng hoặc bị dịch chuyển khi thi công các công việc tiếp theo.
Đối với hệ thống đi nổi hoặc trong không gian trần kỹ thuật, máng cáp và thang cáp cần được bố trí theo tuyến thiết kế, có giá đỡ phù hợp với tải trọng. Các điểm nối, vị trí chuyển hướng và giao cắt cần được xử lý để tránh cạnh sắc làm hư hỏng lớp vỏ cáp.
Trước khi kéo dây, cần kiểm tra tình trạng thông suốt của ống luồn, vệ sinh máng cáp và xác nhận tuyến không có vật cản. Việc này giúp hạn chế tình trạng phải tháo lắp hoặc kéo lại cáp sau khi đã hoàn thiện.

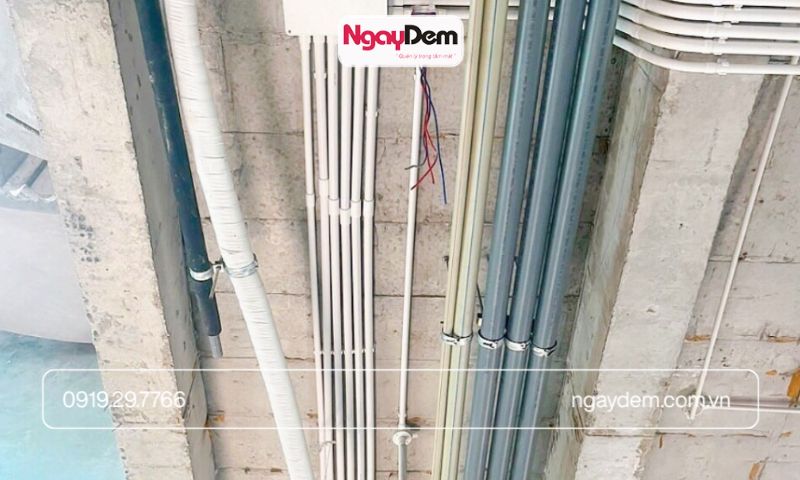

Kéo cáp và đấu nối điện
Cáp phải đúng chủng loại, tiết diện và cấp điện áp theo hồ sơ được duyệt. Trong quá trình kéo, cần tuân thủ yêu cầu về bán kính uốn, lực kéo và cách bảo vệ cáp theo hướng dẫn của nhà sản xuất.
Các đầu cáp cần được nhận diện rõ để tránh nhầm mạch khi đấu nối. Mối nối phải được thực hiện bằng phương pháp và phụ kiện phù hợp, có cách điện và bảo vệ đúng yêu cầu. Không để mối nối tùy tiện trong ống luồn hoặc tại vị trí không thể tiếp cận để kiểm tra.
Tại công trình có nhiều phụ tải, cần kiểm tra sự phù hợp giữa sơ đồ đấu nối, nhãn mạch và danh mục thiết bị. Đây là cơ sở để thuận tiện cho việc vận hành, cô lập sự cố và bảo trì sau này.
Lắp đặt tủ điện và thiết bị sử dụng điện
Tủ điện cần được lắp đúng vị trí, có không gian thao tác và điều kiện môi trường phù hợp. Thiết bị đóng cắt, bảo vệ quá dòng và bảo vệ chống dòng rò được lựa chọn, bố trí theo thiết kế và yêu cầu an toàn áp dụng.
Công tắc, ổ cắm, đèn chiếu sáng và thiết bị điện phải được lắp đúng vị trí, cao độ và yêu cầu sử dụng. Đối với nhà xưởng, cần chú ý điều kiện môi trường như bụi, độ ẩm, nhiệt độ và nguy cơ va đập để lựa chọn giải pháp lắp đặt thích hợp.
Sau khi hoàn thành, cần kiểm tra độ chắc chắn của các đầu nối, nhận diện mạch, tính liên tục của dây bảo vệ, điện trở cách điện và các hạng mục thử nghiệm phù hợp. Chỉ cấp điện khi hệ thống đáp ứng điều kiện an toàn và đã được kiểm tra theo quy trình của công trình.
Xem thêm: Biện Pháp Thi Công Hệ Thống Điện Và Điện Chiếu Sáng Chi Tiết
Hướng dẫn thi công hệ thống cấp thoát nước công trình
Hệ thống cấp thoát nước thường có nhiều đoạn ống âm sàn, âm tường hoặc nằm trong hộp kỹ thuật. Vì vậy, việc kiểm soát tuyến, cao độ, mối nối và kết quả thử nghiệm trước khi che kín có ý nghĩa đặc biệt quan trọng.

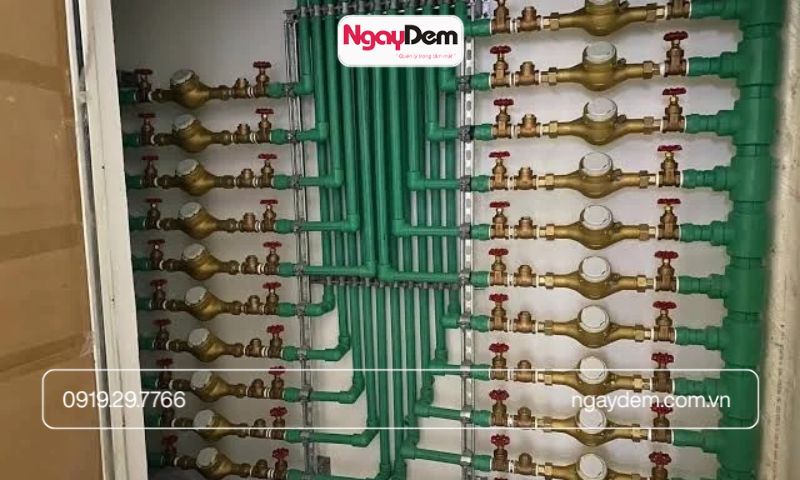

Hướng dẫn thi công đường ống cấp nước
Trước khi lắp đặt, cần xác định tuyến ống từ nguồn cấp hoặc bể chứa đến các thiết bị sử dụng. Vị trí van khóa, điểm đấu nối, máy bơm và thiết bị kỹ thuật phải được bố trí thuận tiện cho vận hành và sửa chữa.
Ống, phụ kiện và phương pháp nối phải phù hợp với vật liệu đường ống, áp lực làm việc và điều kiện sử dụng. Khi lắp đặt, cần giữ sạch đầu ống, bảo đảm mối nối đúng kỹ thuật và cố định đường ống để hạn chế dịch chuyển trong quá trình sử dụng.
Đối với các tuyến âm sàn hoặc âm tường, cần kiểm tra vị trí và khả năng tiếp cận trước khi che kín. Sau khi lắp đặt, thực hiện thử áp hoặc kiểm tra độ kín theo hồ sơ thiết kế, hướng dẫn của nhà sản xuất và quy trình áp dụng. Kết quả cần được ghi nhận để phục vụ nghiệm thu.
Hướng dẫn thi công đường ống thoát nước
Khác với đường ống cấp nước, hệ thống thoát nước phụ thuộc nhiều vào cao độ, độ dốc và cách bố trí các điểm thu. Tuyến ống cần được triển khai đúng thiết kế để hạn chế tình trạng đọng nước, thoát chậm hoặc tắc nghẽn.
Trong quá trình thi công, cần kiểm tra vị trí ống ngang, ống đứng, ống thông hơi, phễu thu sàn và các điểm thăm. Giá đỡ phải phù hợp để hạn chế võng ống; mối nối cần bảo đảm độ kín và đúng phương pháp lắp đặt của vật liệu sử dụng.
Tại các vị trí xuyên sàn, xuyên tường, cần phối hợp với công tác chống thấm và các yêu cầu ngăn cháy, ngăn khói nếu có trong thiết kế. Không nên xử lý các vị trí này một cách tùy tiện vì có thể ảnh hưởng đến nhiều hạng mục hoàn thiện khác.
Sau khi lắp đặt, cần kiểm tra độ kín và khả năng thoát nước bằng phương pháp phù hợp với hệ thống. Nếu phát hiện rò rỉ, thoát chậm hoặc sai cao độ, phải khắc phục và kiểm tra lại trước khi bàn giao.
Hướng dẫn lắp đặt thiết bị hoàn thiện
Các thiết bị như máy bơm, bể chứa, van, thiết bị vệ sinh và phụ kiện cần được lắp đúng vị trí, bảo đảm khả năng thao tác và bảo trì. Những thiết bị có yêu cầu về nguồn điện, điều khiển hoặc tín hiệu cần được phối hợp với đội điện để hoàn thiện đồng bộ.
Khi lắp đặt xong, cần kiểm tra sự phù hợp giữa thiết bị và đường ống, tình trạng rò rỉ, khả năng đóng mở van và hoạt động của bơm theo điều kiện thử nghiệm được phê duyệt.
Xem thêm: Biện Pháp Thi Công Hệ Thống Cấp Thoát Nước Chi Tiết
Cách thi công điện nước phối hợp với các hệ thống kỹ thuật khác
Tại công trình lớn, nhiều sự cố phát sinh không phải do riêng một hệ thống mà do thiếu phối hợp giữa các đội thi công. Vì vậy, cần một cách thi công điện nước tổng thể, thống nhất được tổ chức rà soát giao cắt và thống nhất trình tự triển khai trước khi lắp đặt đại trà.
Xử lý vị trí giao cắt giữa các tuyến
Các tuyến ống nước, máng cáp, ống gió và hệ thống kỹ thuật khác cần được bố trí theo bản vẽ phối hợp. Tại khu vực trần thấp, hành lang kỹ thuật và trục gen, cần kiểm tra không gian thực tế để bảo đảm khả năng lắp đặt, bảo trì và tiếp cận thiết bị.
Nếu phát hiện xung đột, cần đề xuất điều chỉnh và được phê duyệt trước khi triển khai. Không tự ý nâng hạ tuyến, thay đổi độ dốc ống hoặc chuyển vị trí thiết bị mà chưa đánh giá ảnh hưởng đến toàn hệ thống.
Kiểm soát các vị trí ống xuyên sàn, tường
Lỗ chờ và đường xuyên kết cấu cần được xác định sớm, phối hợp với đơn vị xây dựng và tuân thủ hồ sơ được duyệt. Các vị trí liên quan đến chống thấm hoặc yêu cầu ngăn cháy phải được xử lý theo giải pháp kỹ thuật của công trình.
Đây là điểm cần nghiệm thu trước khi hoàn thiện vì việc khắc phục sau đó có thể ảnh hưởng đến kết cấu, lớp chống thấm và các hệ thống đã lắp đặt.
Kiểm tra, nghiệm thu và bàn giao hệ thống điện nước
Nghiệm thu không nên chỉ thực hiện ở cuối dự án. Các hạng mục cần được kiểm tra theo từng giai đoạn để phát hiện sai sót trước khi chúng bị che khuất hoặc ảnh hưởng đến công việc tiếp theo.
Kiểm tra trước khi che kín
Đối với hệ thống điện, cần kiểm tra tuyến ống, hộp kỹ thuật, máng cáp, tình trạng dây dẫn và các điểm đấu nối theo phạm vi công việc. Đối với cấp nước, cần kiểm tra mối nối và thực hiện thử nghiệm theo yêu cầu. Đối với thoát nước, cần kiểm tra tuyến, cao độ, độ dốc và khả năng thoát nước.
Các kết quả kiểm tra cần được ghi nhận theo quy trình nghiệm thu của dự án. Nếu có hạng mục chưa đạt, cần khắc phục và xác nhận lại trước khi chuyển sang công đoạn tiếp theo.

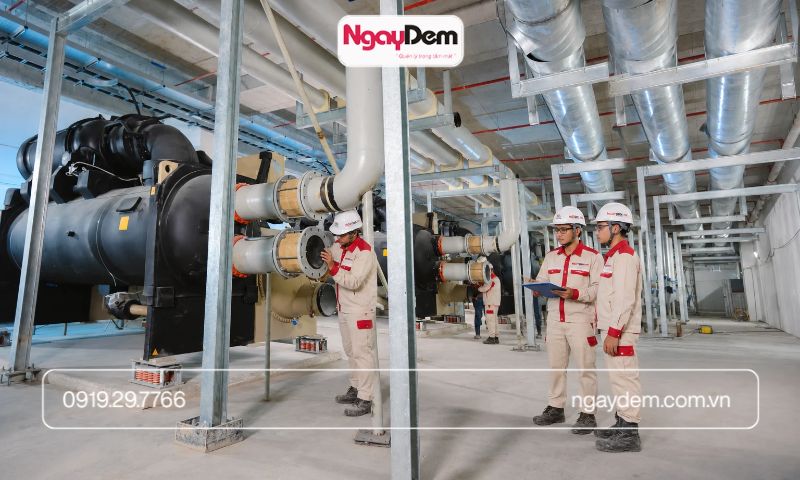

Thử nghiệm và chạy thử
Hệ thống điện cần được kiểm tra các thông số phù hợp trước khi đóng điện, sau đó thử nghiệm hoạt động của thiết bị bảo vệ và các phụ tải theo kế hoạch được duyệt.
Hệ thống cấp thoát nước cần được kiểm tra độ kín, khả năng cấp nước và thoát nước; các thiết bị bơm hoặc điều khiển phải được chạy thử theo điều kiện vận hành của thiết kế.
Việc thử nghiệm cần do người có chuyên môn thực hiện, sử dụng thiết bị đo phù hợp và tuân thủ các yêu cầu an toàn. Không áp dụng một thông số thử nghiệm chung cho tất cả công trình hoặc mọi loại đường ống.
Hoàn công và bàn giao
Hồ sơ bàn giao cần phản ánh đúng hiện trạng thi công đã được chấp thuận. Tùy phạm vi dự án, hồ sơ có thể bao gồm bản vẽ hoàn công, danh mục thiết bị, kết quả thử nghiệm, biên bản nghiệm thu và hướng dẫn vận hành, bảo trì.
Thông tin hoàn công đầy đủ giúp chủ đầu tư xác định vị trí tuyến kỹ thuật khi sửa chữa, mở rộng hoặc thay đổi công năng trong tương lai.

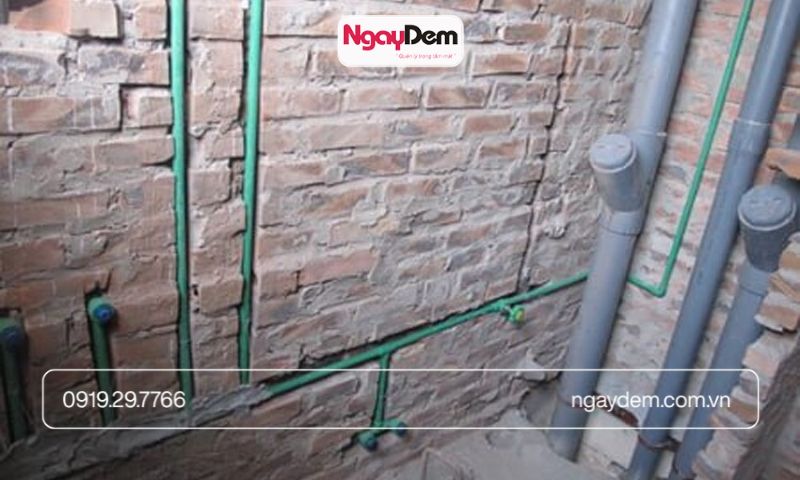

Những sai sót thường gặp khi thi công điện nước công trình
Một số sai sót phổ biến trong quá trình thi công điện nước công trình và cách kiểm soát được thống kê ở dưới đây:
- Sai vị trí thiết bị: Thường xuất phát từ việc định vị theo bản vẽ chưa cập nhật hoặc không tính đến kích thước hoàn thiện. Cần kiểm tra cao độ và tọa độ trước khi lắp đặt.
- Rò rỉ đường ống: Có thể do mối nối không đạt, vật tư hư hỏng hoặc lắp đặt sai phương pháp. Cần kiểm tra vật tư, chất lượng mối nối và thử nghiệm trước khi che kín.
- Sự cố điện khi vận hành: Có thể liên quan đến lựa chọn dây dẫn, đấu nối, thiết bị bảo vệ hoặc công tác kiểm tra chưa đầy đủ. Cần thực hiện đo kiểm và nghiệm thu theo yêu cầu thiết kế.
- Xung đột giữa các hệ M&E: Thường do thiếu bản vẽ phối hợp hoặc thay đổi tại hiện trường chưa được thống nhất. Cần rà soát giao cắt và kiểm soát thay đổi.
- Khó sửa chữa sau bàn giao: Có thể do thiếu cửa thăm, van khóa, nhãn mạch hoặc bản vẽ hoàn công. Cần đưa yêu cầu bảo trì vào ngay từ giai đoạn thiết kế và thi công.
Kiểm soát các lỗi này ngay tại công trường thường hiệu quả hơn việc chờ đến khi hoàn thiện mới kiểm tra tổng thể.
Xem thêm: Kỹ thuật thi công điện nước đúng chuẩn
Ngày Đêm – Tổng thầu Cơ Điện thi công điện nước công trình đồng bộ
Đối với các dự án nhà xưởng, trường học, khách sạn, bệnh viện, tòa nhà thương mại và công trình có nhiều hệ kỹ thuật, chủ đầu tư cần một phương án triển khai không chỉ đáp ứng yêu cầu lắp đặt mà còn bảo đảm sự đồng bộ giữa thiết kế, tiến độ, chất lượng và nghiệm thu.
Tổng thầu Cơ Điện Ngày Đêm cung cấp giải pháp M&E trọn gói cho mọi loại công trình. Việc quản lý đồng bộ giúp chủ đầu tư kiểm soát tốt hơn các điểm giao cắt kỹ thuật, tiến độ giữa các đội và hồ sơ chất lượng của từng hạng mục.
Với hơn 17 năm kinh nghiệm và hơn 1.000 dự án đã triển khai theo thông tin doanh nghiệp cung cấp, Ngày Đêm hướng đến giải pháp phù hợp với điều kiện thực tế của từng công trình, thay vì áp dụng một phương án thi công giống nhau cho mọi dự án.
Nếu đang chuẩn bị triển khai hệ thống điện nước, chủ đầu tư nên rà soát hồ sơ thiết kế, xác định rõ phạm vi công việc và yêu cầu nghiệm thu ngay từ đầu. Đây là cơ sở để lựa chọn giải pháp thi công phù hợp, kiểm soát phát sinh và bảo đảm hệ thống vận hành ổn định sau bàn giao.
